维修调整要领书 1-3 1-1 - 2 Y 轴磁尺的装贴位置 1 ）拆下 M4 圆头螺丝，拆下护罩 FUL 外侧板，卸下连接器。 2 ）在右侧，标签是前方，装贴在距导轨端 103.5 ± 0.1mm 的位置上。（左侧是从后方同样装贴）。 3 ）借助 Y_MSL_INSTALL_JIG 逐步定位，全部装贴好。 4 ）确认没有浮起。 M4 圆头螺丝护罩 FUL 外侧板 103.5 ± 0.1 103.5 ± 0.1 6.6 ±…

维修调整要领书

1-2

1-1-1

X轴磁尺的装贴位置

1）以 X 框架的加工面为基准进行装贴，要使标签处于右面。

并且，Y 方向装贴时要把磁尺的端部顶到销子（2 处），中央附近则沿着治具装贴。

2）确认 X_MSL_INSTALL_JIG 与磁尺之间无空隙。

3）确认没有浮起。

19.05±0.1

X_MSL_INSTALL_JIG

下面

顶到销子

加工面

拉平

标签侧

维修调整要领书

1-3

1-1-2

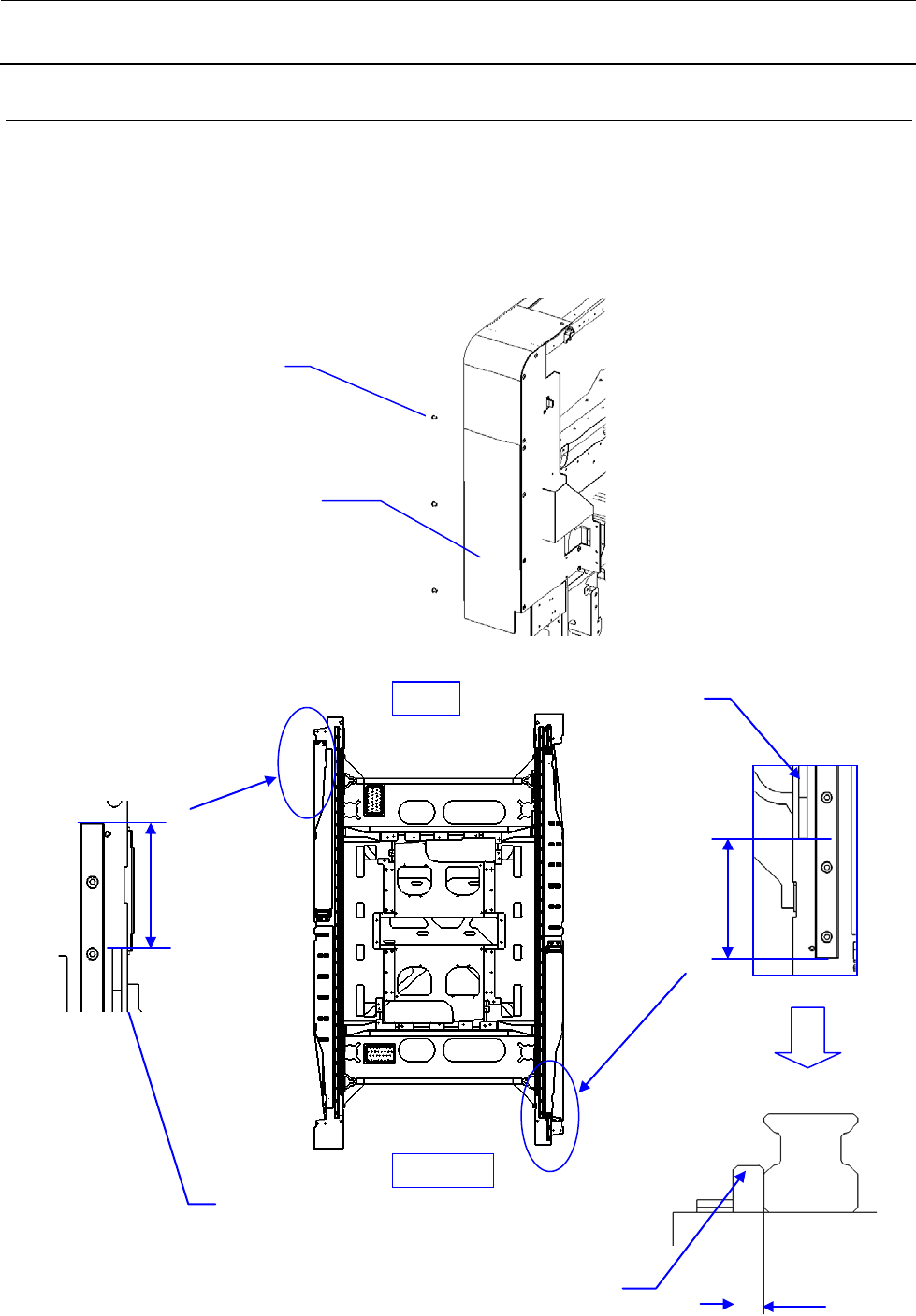

Y轴磁尺的装贴位置

1）拆下 M4 圆头螺丝，拆下护罩 FUL 外侧板，卸下连接器。

2）在右侧，标签是前方，装贴在距导轨端 103.5±0.1mm 的位置上。（左侧是从后方同样装贴）。

3）借助 Y_MSL_INSTALL_JIG 逐步定位，全部装贴好。

4）确认没有浮起。

M4 圆头螺丝

护罩 FUL 外侧板

103.5±0.1

6.6±0.1

前侧

后侧

标签侧

Y_MSL_INSTALL_JIG

标签侧

维修调整要领书

1-4

1-1-3

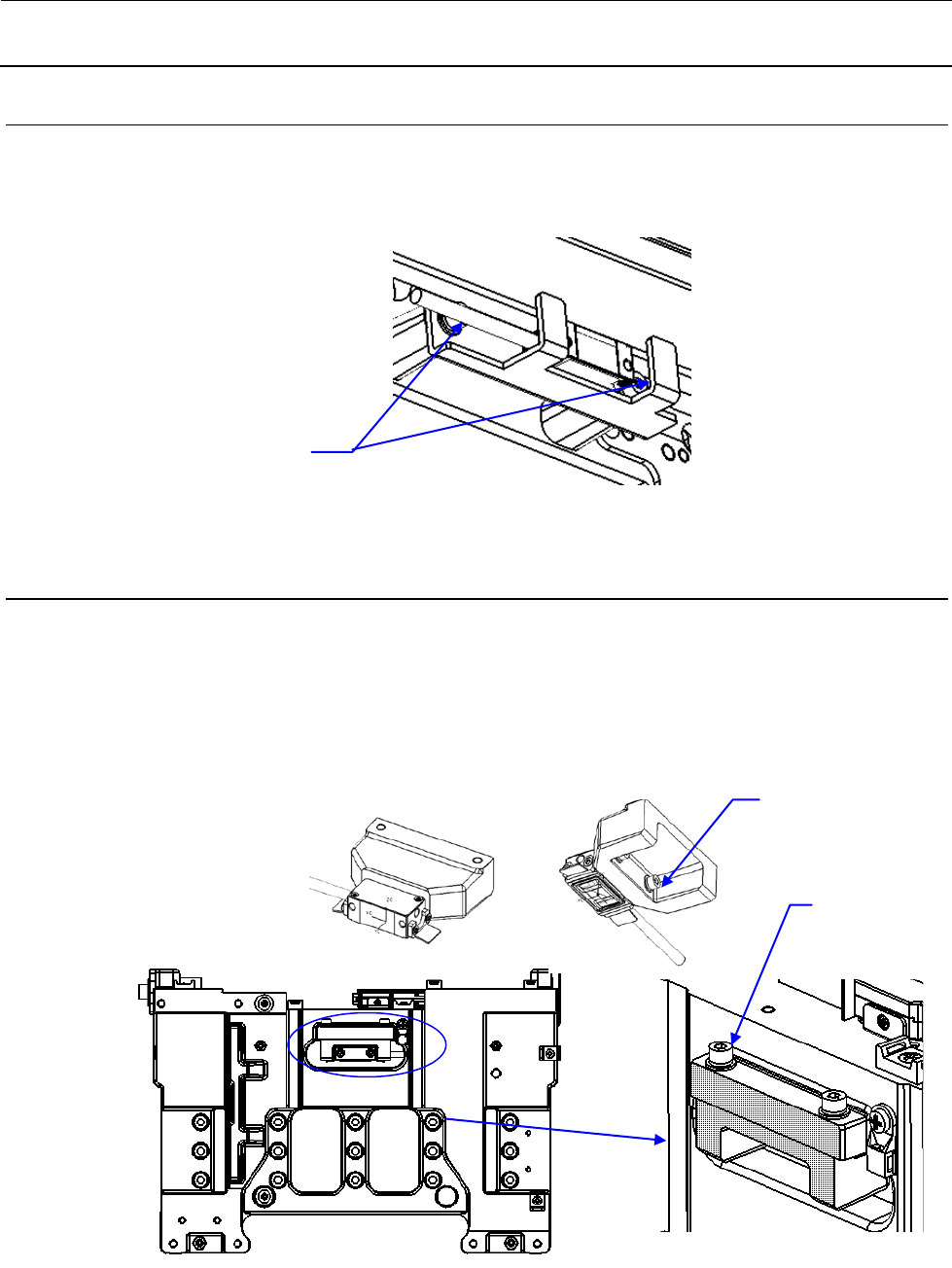

X轴磁尺的间隙

1）松开用于固定传感器的螺丝，调整到磁尺与传感器感应头的空隙（货号 40008106）中正好可插入

t0.25mm，而 t0.3mm 不能从两侧插入，再旋紧螺丝。

1-1-4

Y轴磁尺的间隙

1）将电磁标尺磁头用 M3 螺丝装到 Y_MSH 托架上。（临时旋紧）

2）将块规等顶住影线部的端面，用 M4 螺丝组装 Y_MSH 托架和直线基座，要做到邻接面处于同一水平

面。

3）调整到磁尺与传感器感应头的空隙（货号 40008106）中正好可插入 t0.25mm，而 t0.3mm 不能从两

侧插入，再旋紧螺丝。

M4 带垫片螺丝

M3 带垫片螺丝

M4 带垫片螺丝
