维修调整要领书 12 - 20 12 - 3 控制单元 控制单元 的基板配置 图如图 12-3-1 所 示。 图 12-3-1 基板 配置图 CPU BOARD 4012 3242 RS232C BOARD ( OP) 40129626 POSITION BOARD 40129648 IO CONTROL PCB ASM 40128871 IPX-11 ASM 40 133294 (BLANK) SUPERIMPOSE BO ARD 4…
维修调整要领书
12-19
12-2-2-2
DC电源电压级别调整的方法
表 12-2-2-2-1．DC 电源电压级别设定
No. 电源规格 电源标记 电源单元测量端子
1（※1
）
+48V - CN2 4 针（+48V）及 8 针（+48V RTN）
2 +24V PS1 CN2 1 针（+24V）及 5 针（+24V RTN）
3 +24V PS2 CN2 2 针（+24VZ）及 6 针（+24V Z RTN）
4 +24V PS3 CN2 3 针（+24VS）及 7 针（+24V S RTN）

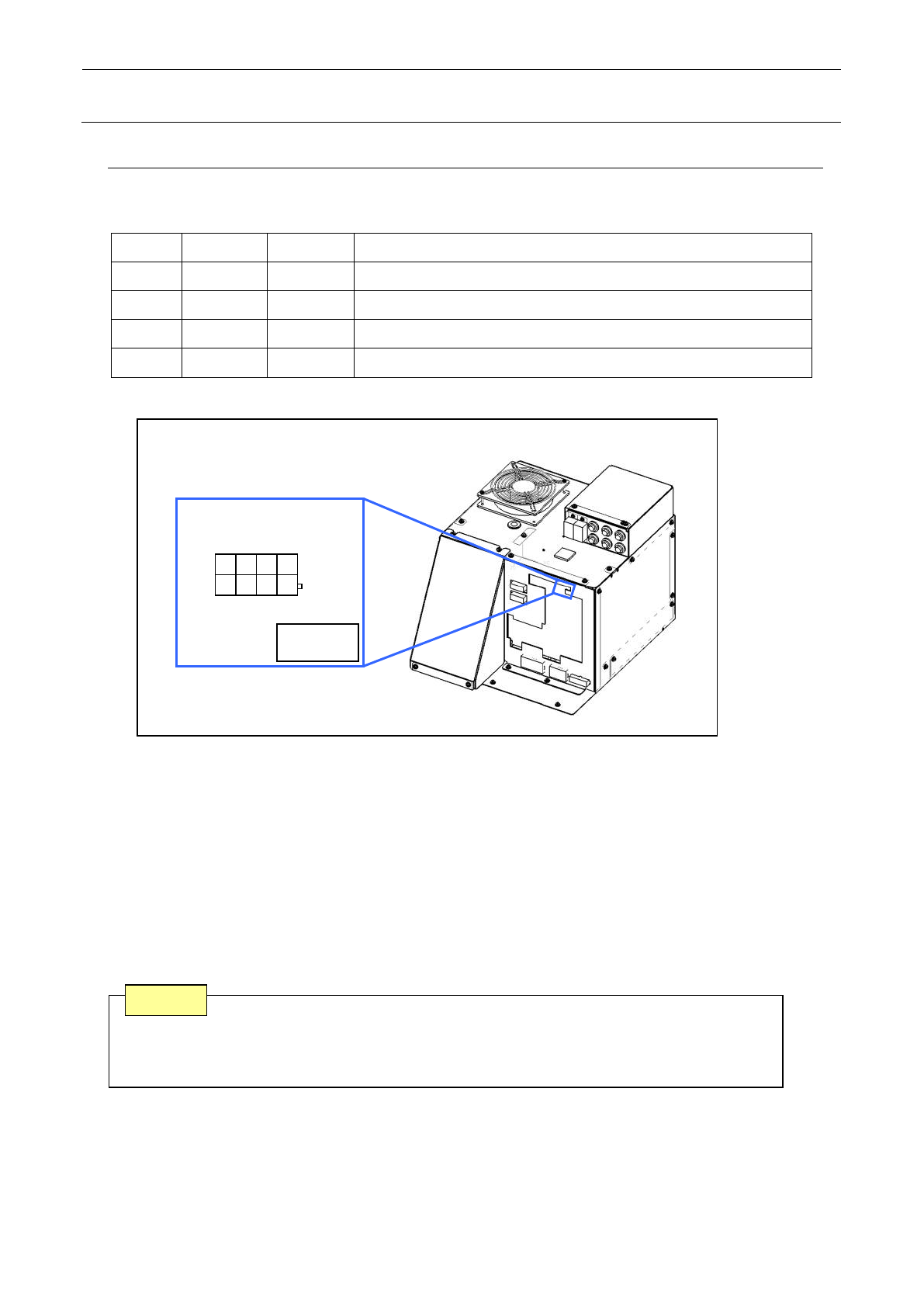

图 12-2-2-2-1．监视器接口 CN2 的配置及针脚定义
・DC 电源输出电压调整，要在电源单元的 CN2 中进行。(测量位置参见图 12-2-2-2-1)
・要调整№2～4 的 DC 电源输出电压为规定调整值，需要拆下开关电源盖子，调整各 DC 电源的输出电
压可调电阻。
・※1 №1 为无须调整的电源。调整值请参见 QA 表 DC 电源输出电压调整。
CN2
8 7 6 5
4
3 2 1
注 1．
调整可调电阻时，电压值不要调整到比规定调整值大。
注 2．
切勿与有调整指示的电源以外的 GND(**RTN)接通。（不要连接）
注意
维修调整要领书
12-20
12-3
控制单元

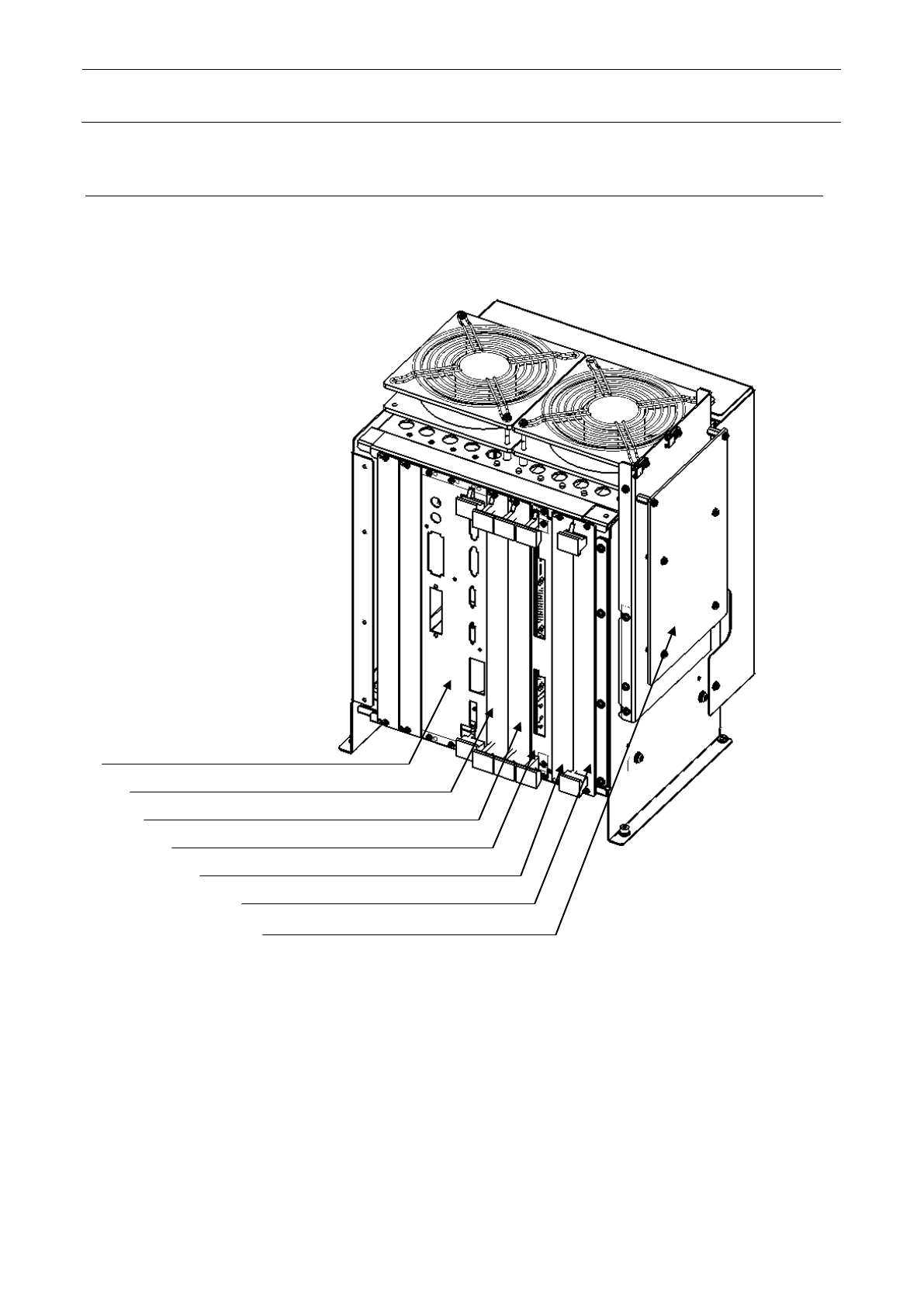

控制单元的基板配置图如图 12-3-1 所示。
图 12-3-1 基板配置图
CPU BOARD 40123242
RS232C BOARD (OP) 40129626
POSITION BOARD 40129648
IO CONTROL PCB ASM 40128871
IPX-11 ASM 40133294
(BLANK)
SUPERIMPOSE BOARD 40129641
维修调整要领书
12-21
12-3-1
CPU BOARD (40123242)
【功能】
此基板控制整个装置。通过 CompactPCI（简称 cPCI）总线连接其他基板。
另外通过本基板的 EtherNET 端口，与激光传感器 LNC12O 进行通信。
此基板上装备有 SOLID STATE DRIVE 16GB（以下简称为 SSD）。
本 SSD 写入了包括装置的操作系统的所有软件。因此仅更换 CPU 基板时，请从当前的 CPU BOARD 中拆
下 SSD，装入新的 CPU BOARD 中。
更换之后，由于网络适配器的驱动程序被初始化，所以要从新进行设置。
【LED 灯显示的意思】
PWR：处于电源供电状态时点亮。
HDD：访问 SSD 时闪烁。
RESET：为复位开关。请勿按压此开关。
【更换电池】
为保存 BIOS 设定，在 CPU 基板上有后备电池。
电池请 5 年左右更换一次。
