维修调整要领书
12-33
12-3-3
POSITION BOARD (40129648)
【功能】
POSITION BOARD 是经由配备有三菱电机㈱制造的高速光通信网络的 SSCNETⅢ/H，对应控制伺服马达
cPCI 总线的基板。1 块基板最多可控制 4O 个轴的伺服马达。
POSITION BOARD 与各伺服放大器之间，通过光纤进行数据链的连接。
① 从 CPU BOARD 软件接受指令，控制 XYZθ 轴伺服马达。
② 进行各轴的原点传感器及限位传感器及原点检测。
③ 进行伺服警告的检测、磁性尺的警告的检测。
④ 进行紧急停止开关的检测、根据紧急停止指令使 XY 轴、Zθ 轴停止。
【开关的设定】
开关请保持出厂状态使用。
【LED 灯的意思】
显示动作的 LED（绿）：接通电源时⇒亮灯、系统起动时⇒闪烁、电源切断时⇒熄灭
显示错误的 LED（红）：显示错误、通常时⇒熄灭、发生错误时⇒点亮
【更换后的调整项目】
无特别项目。
维修调整要领书
12-34
12-3-4
IP-X11 SET GEN ASM (40133294)
【功能】
本基板是处理 OCC、VCS 及 EPV 拍摄的基板标记、
IC 标记、IC 的引脚，处理吸取前的供应元件等
的图像数据，校正基板位置、校正元件吸取位
置、计算检测供应元件表面背面反转所必要数
值的图像处理基板。

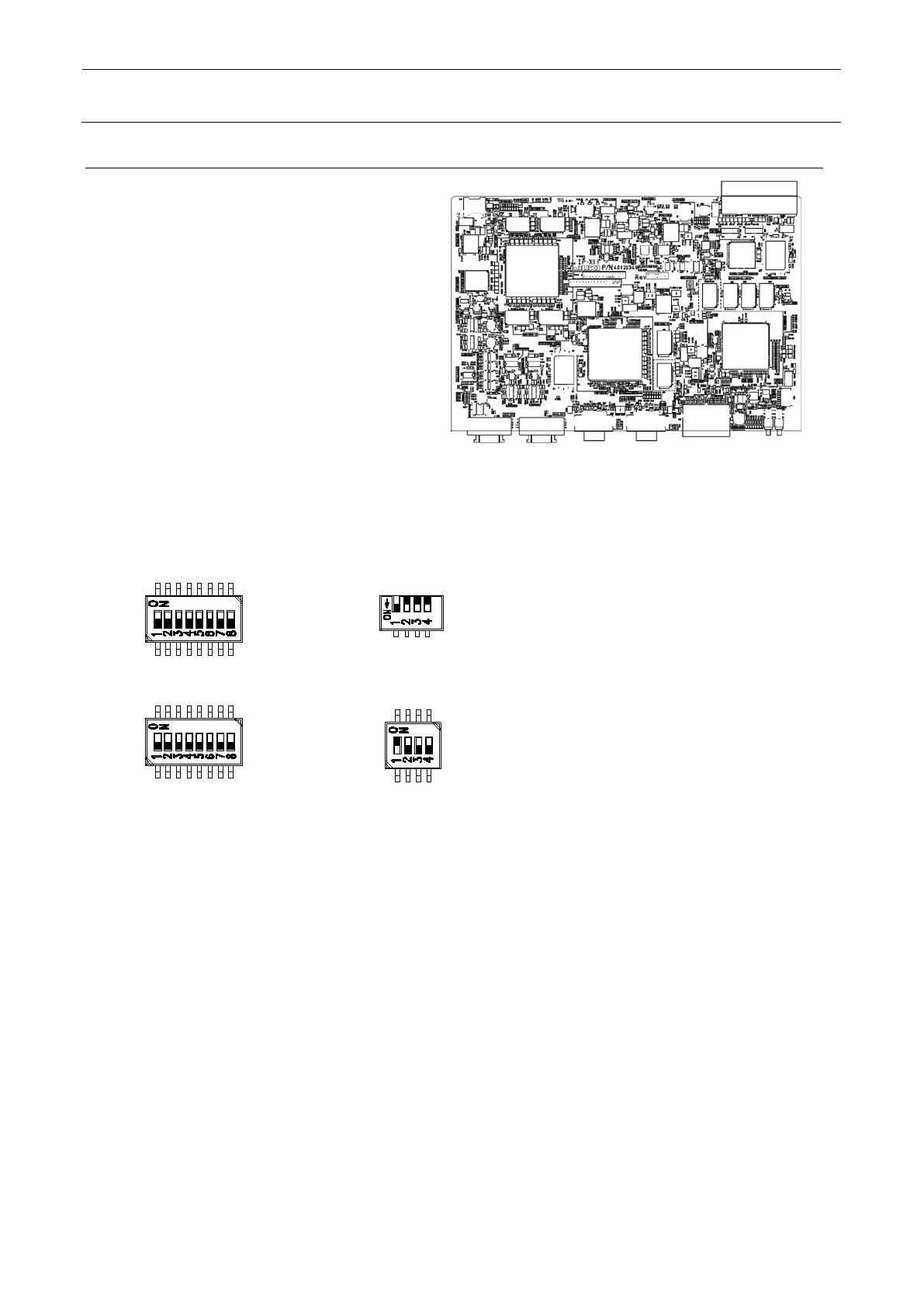

图 12-3-4-1 IP-X11 外观
【DIP 开关类的设定】
DIP 开关在交纳时已设定好，但在将基板设置到控制单元时，请进行确认操作。（■部分表示开关的位
置 。）
※SW6 为琴键式，在前面板侧进行操作。
图 12-3-4-2．IP-X11 基板 DIP-SW 设定
【前面板开关】 ※这些开关基本上请勿进行操作。
RESET SW ： 将此基板复位。
ABORT SW ： 对 CPU 发出 NMI。
DIP 开关 ： 变更基板的设定。
【更换后的调整项目】
请按照以下步骤进行 Flash 存储器的版本升级。
① 「选购项」⇒通过「变更用户级别」选择「Service Man（修理工程师）」。
② 「维护」⇒选择「MS 参数设定」。
③ 「版本升级」⇒选择「图像」。
④ 点击「执行」，即开始版本升级。
SW2-1 ：OFF
SW2-2 ：OFF
SW2-3 ：OFF
SW2-4 ：OFF
SW2-5 ：OFF
SW2-6 ：OFF
SW2-7 ：OFF
SW2-8 ：OFF
SW6-1 ：ON
SW6-2 ：OFF
SW6-3 ：OFF
SW6-4 ：OFF
SW4-1 ：OFF
SW4-2 ：OFF
SW4-3 ：OFF
SW4-4 ：OFF
SW4-5 ：OFF
SW4-6 ：OFF
SW4-7 ：OFF
SW4-8 ：OFF
SW3-1 ：ON
SW3-2 ：OFF
SW3-3 ：OFF
SW3-4 ：OFF
维修调整要领书
12-35
12-3-5
RS232C BOARD [OP] (40129626)
【功能】
RS232C BOARD 具备 4CH 的 RS-232C 串行接口功能，仅在设置有传送条形码阅读器选购项时，才需要设
置此基板。此基板以 32Bit/33MHz 与 cPCI 总线连接，通过 RS232C 与条形码阅读器进行通信。
【开关的设定】
转动式开关请保持出厂状态使用。
【LED 灯显示的意思】
是热插拔用的 LED，但由于本控制单元未对应热插拔，因此不使用。
【更换后的调整项目】
无特殊项目。
