维修调整要领书
13-46
13-3-2
从新取得测力传感器参数
更换测力传感器后，必须从新取得测力传感器的参数｡
<使用治具>
･40132976 / 基准砝码 2000g
･40132977 / 基准砝码 1000g

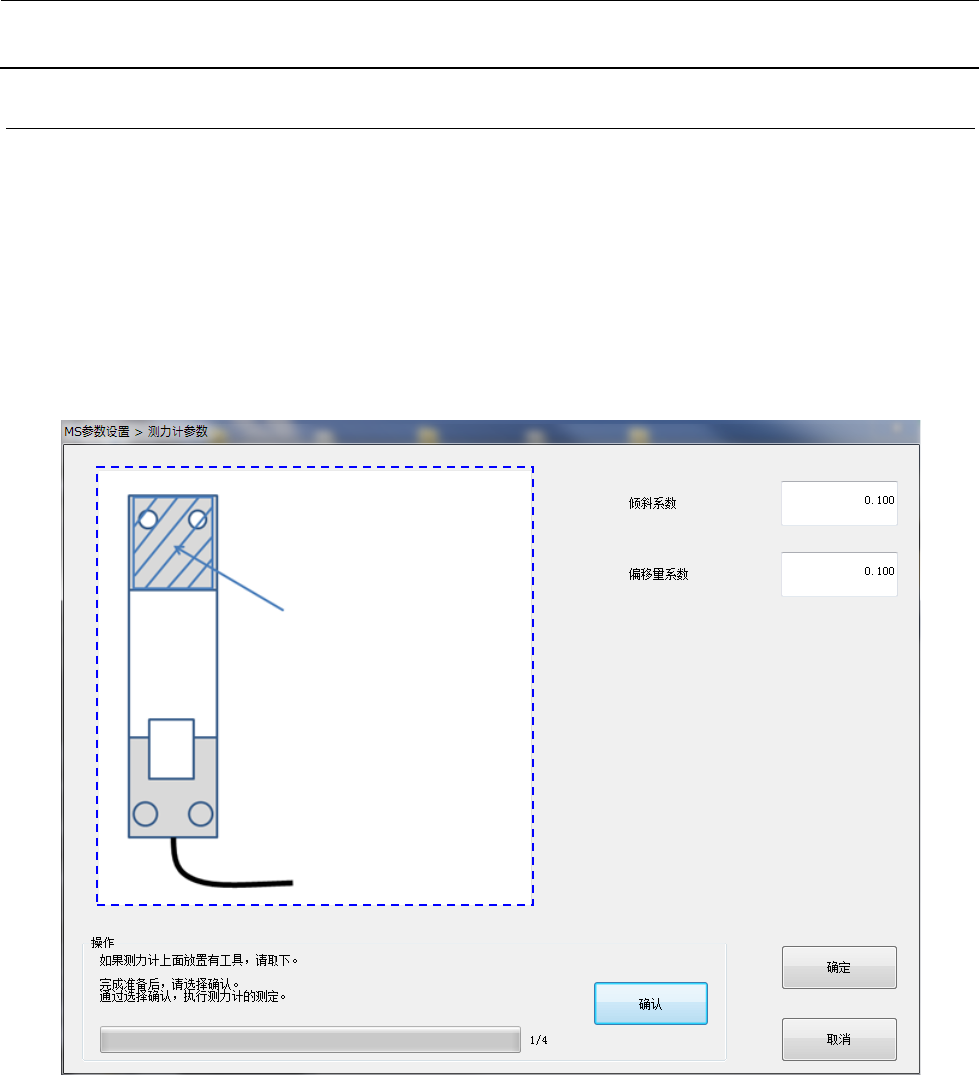

【维护 → MS 参数设置 → 测力计参数】
※ 将基准砝码放在测力传感器上时，请注意不要坐着白色的树脂部或传送部。
斜线部是载荷检测位置｡
砝码请放在该部分上｡
维修调整要领书
13-47
取得参数后，进行载荷的检测，确认检出载荷在规格值内。
※ 如超出规格值时，请从新取得测力计参数。
【维护 → 手动控制 → 其他传感器】
<检出载荷的规格值>
载荷条件 载荷条件
不放任何东西状态下的载荷 0+15
放 1kg 砝码时的载荷 1000±100
放 3kg 砝码时的载荷 3000±300 单位:g
测力传感器检出载荷
维修调整要领书
13-48
13-3-3
从新取得测力传感器偏差
更换测力传感器后，必须从新取得测力传感器的偏差。
<使用治具>
･40128152 /治具吸嘴 LNC120

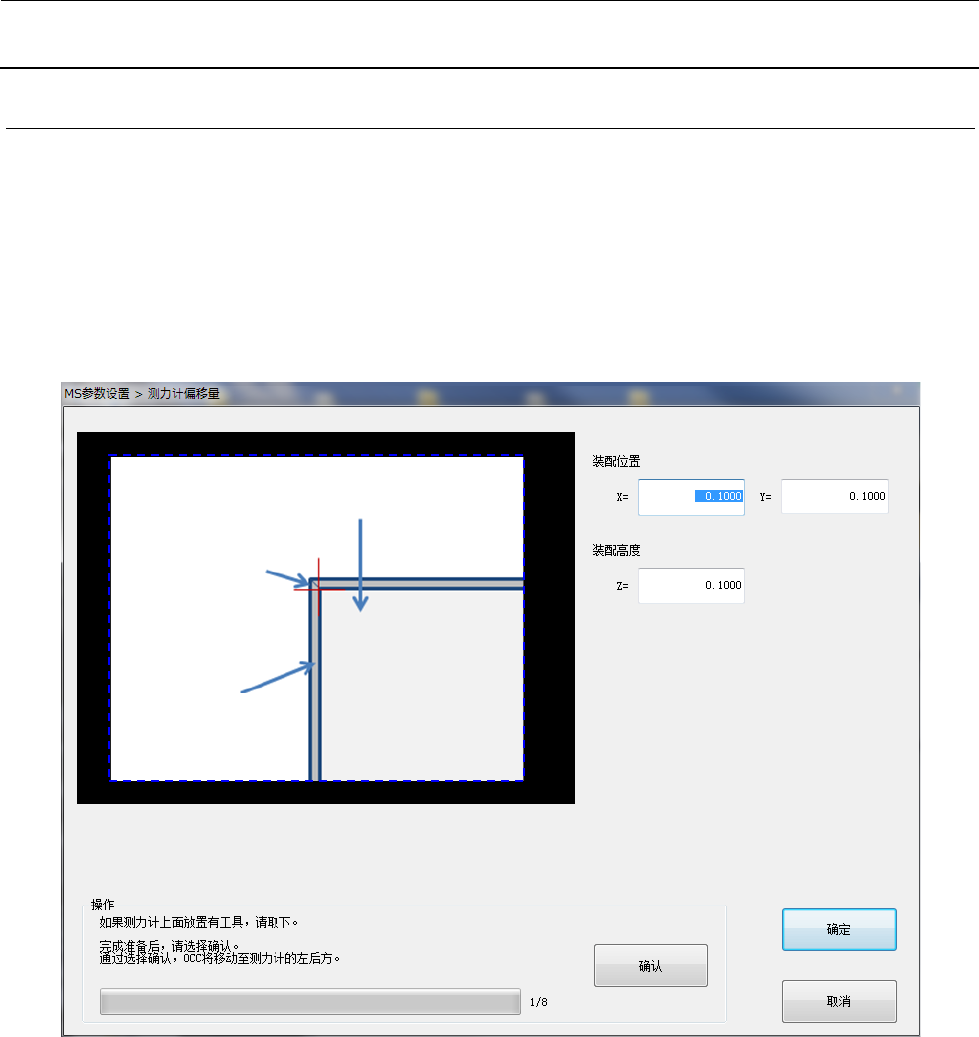

【维护 → MS 参数设置 → 测力计偏差】
※ 示教载荷检测部时，请示教倒棱部分的内侧。
测力传感器
示教
倒棱部分
