维修调整要领书 4-3 4- 3 OCC 同轴／角度照明基板组件的更换 1) 按照 4-1 ． OCC 组件更换要领，从贴装头板卸下照明组件。 2) 卸下①带垫片内六角螺栓（× 2 ），更换 OCC 同轴照明基板组件。 3) 卸下②埋头螺丝（× 4 ），更换 OCC 角度照明基板组件。 4) 安装时，请按照相反的顺序进行。 5) 更换后， 请进行照明滤光器 U 、 OCC 灯光的调整。 （参照 4-7 更换 OCC 部分后的从新调整项目…
维修调整要领书
4-2
4-2
CCD摄像机、镜头组件的更换
1) 按照 4-1．OCC 组件更换要领，从贴装头板卸下镜头组件。
2） 请拆下用于固定 CCD 摄像机、镜头的①带垫片内六角螺钉（×2）、②带垫片内六角螺钉（×2），
进行钉更换。
（请在镜头的螺钉处涂上 THREE BOND 结合剂 1401B）
3) 安装时，请按照相反的顺序进行操作。摄像机的安装朝向因贴装头的不同而不同。
（①带垫片内六角螺钉（×2）请涂上粘结剂 LOCTITE243，以安装扭矩 1.0N·m 进行固定。）
4) 更换后，请进行焦点调整、MS 参数输入。（参照 4-7 更换 OCC 部分后的从新调整项目一览）
图 4-2-1 CCD 摄像机/镜头
摄像机的固定朝向
标签面
标签面
螺钉的安装方向
螺钉的安装方向
前侧、后侧均相同
②带垫片内
六角螺钉（×2）
①带垫片内
六角螺钉（×2）
维修调整要领书
4-3
4-3
OCC同轴／角度照明基板组件的更换
1) 按照 4-1．OCC 组件更换要领，从贴装头板卸下照明组件。
2) 卸下①带垫片内六角螺栓（×2），更换 OCC 同轴照明基板组件。
3) 卸下②埋头螺丝（×4），更换 OCC 角度照明基板组件。
4) 安装时，请按照相反的顺序进行。
5) 更换后，请进行照明滤光器 U、OCC 灯光的调整。（参照 4-7 更换 OCC 部分后的从新调整项目一览）

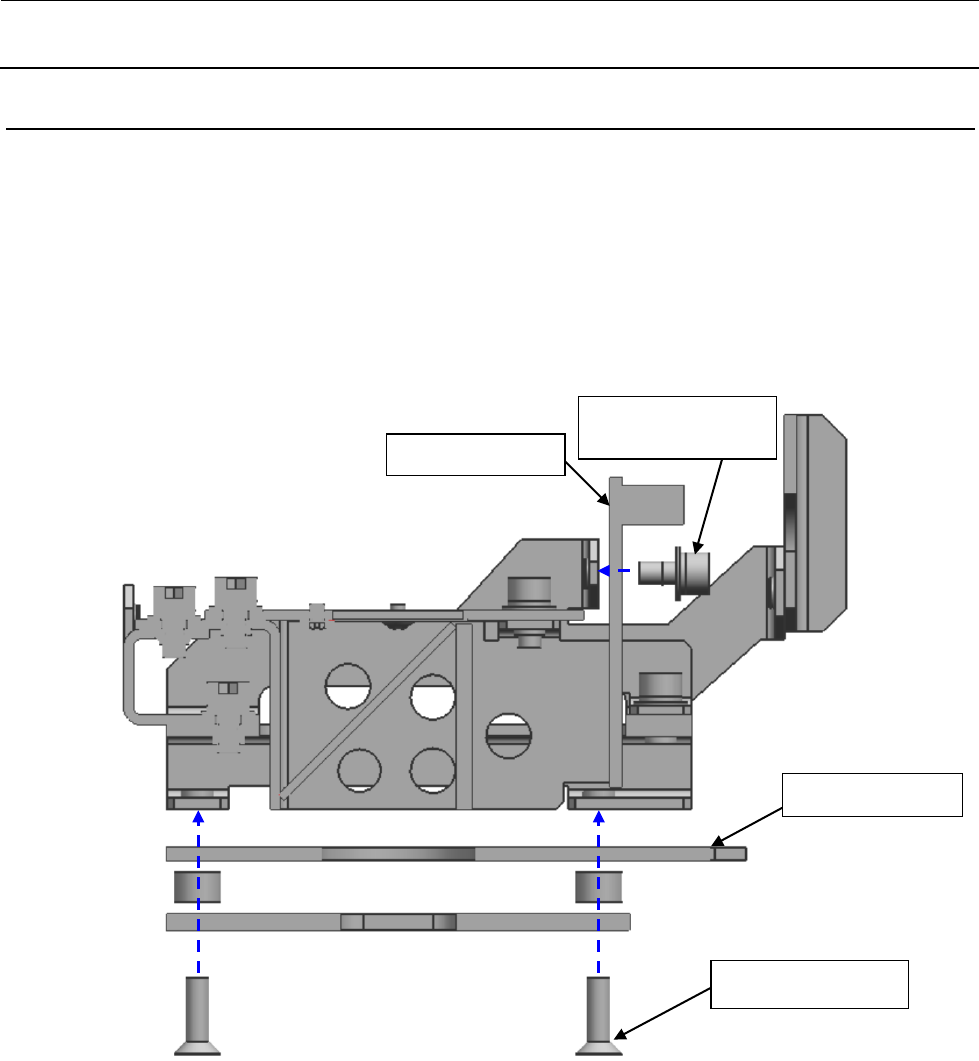

图 4-3-1
OCC 同轴／角度照明基板的更换
②埋头螺丝（×4）
角度照明基板组件
①带垫片内六角螺栓
（×2）
同轴照明基板组件
维修调整要领书
4-4
4-4
滤光镜的更换
1） 按照 4-1．OCC 组件更换要领，从 XM 底座卸下照明组件。
2） 卸下①带垫片内六角螺钉（×3）、②圆头小螺丝（×3）、③平头螺丝（×2），再卸下照明滤光
镜Ｕ支架、滤光镜、导板。
3） 卸下④埋头螺丝（×4），更换滤光镜。
4） 安装时，请按照相反的顺序安装。
5） 更换后，进行偏光滤光镜、OCC 照明的调整。（参照 4-7 更换 OCC 部分后的从新调整项目一览）

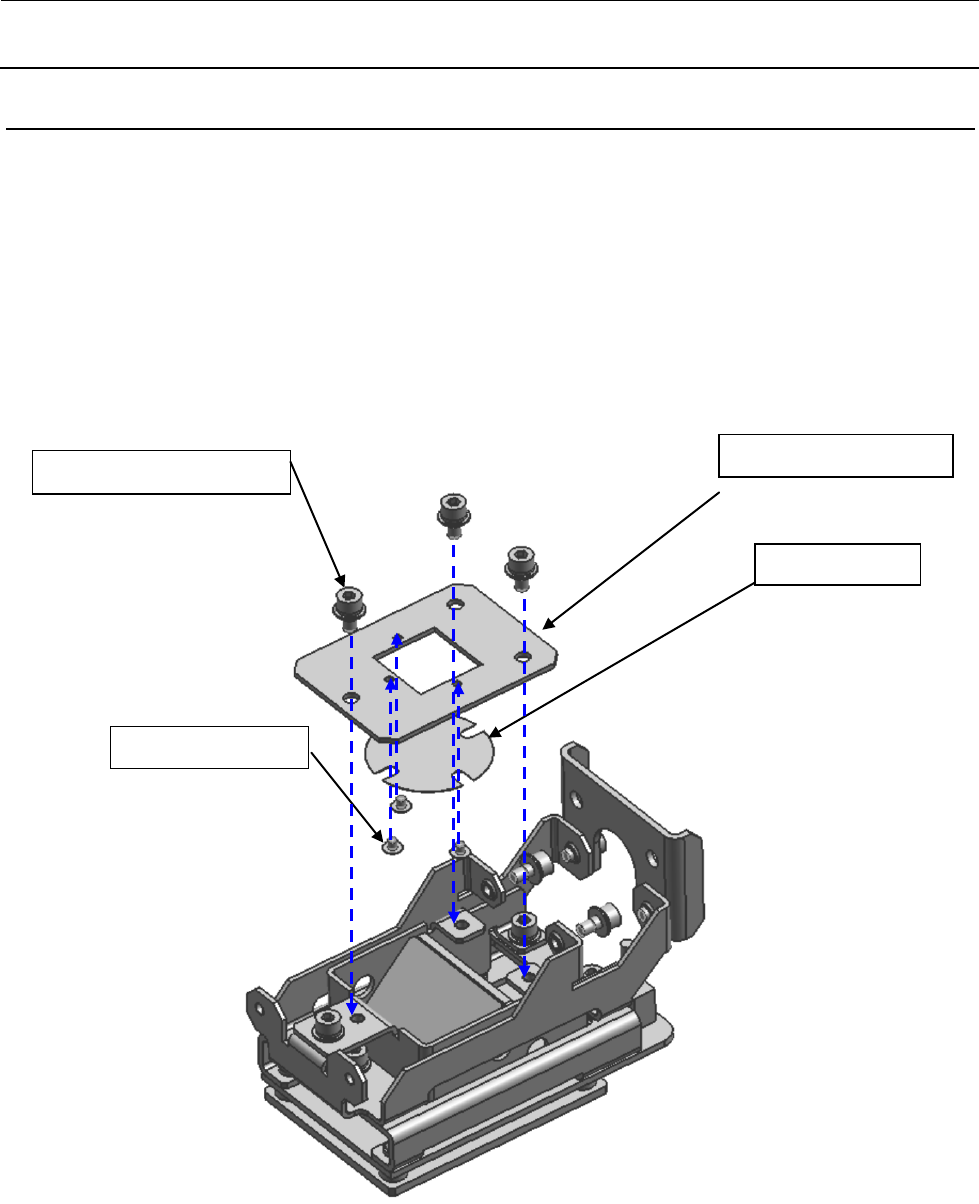

图 4-4-1
滤光镜的更换
①带垫片内六角螺钉（×3）
照明滤光镜 U 支架（×1）
滤光镜（×1）
②圆头小螺丝（×3）
