维修调整要领书
16-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
16
镀锡识别照明（选项）
16-1

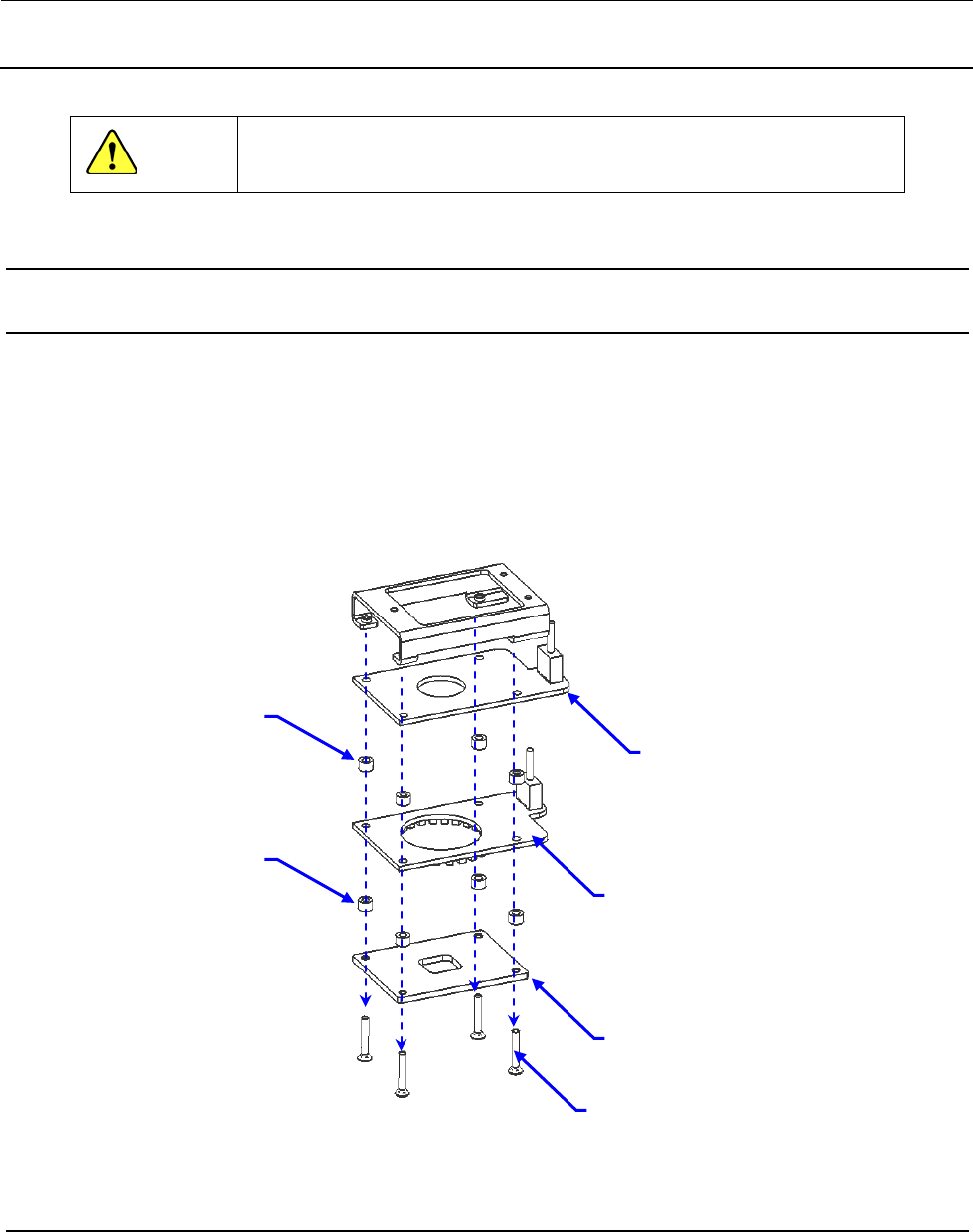

镀锡识别照明的更换
1) 松开 4 处埋头螺钉，即可卸下扩散器、OCC O PCB ASM、OCC_A_LIGHT_PWB 和隔圈（8 个）。请注
意不要丢失隔圈。
2) 请拆下 OCC O PCB ASM（镀锡识别照明电路板）的连接器，将其更换。
3) 组装时请按相反的操作顺序进行。
16-2
镀锡识别照明的光亮调整
1） 手动控制，确认 OCC 照明亮灯。
2） 进行 MS 参数的“OCC 光量调整”。（「MS 参数」OCC 光量调整）
埋头螺钉
扩散器
OCC O PCB ASM（镀锡识别
照明电路板）
（OCC-O1）
OCC_A_LIGHT_PWB
（OCC-A1）
隔圈
隔圈
维修调整要领书
17-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
17

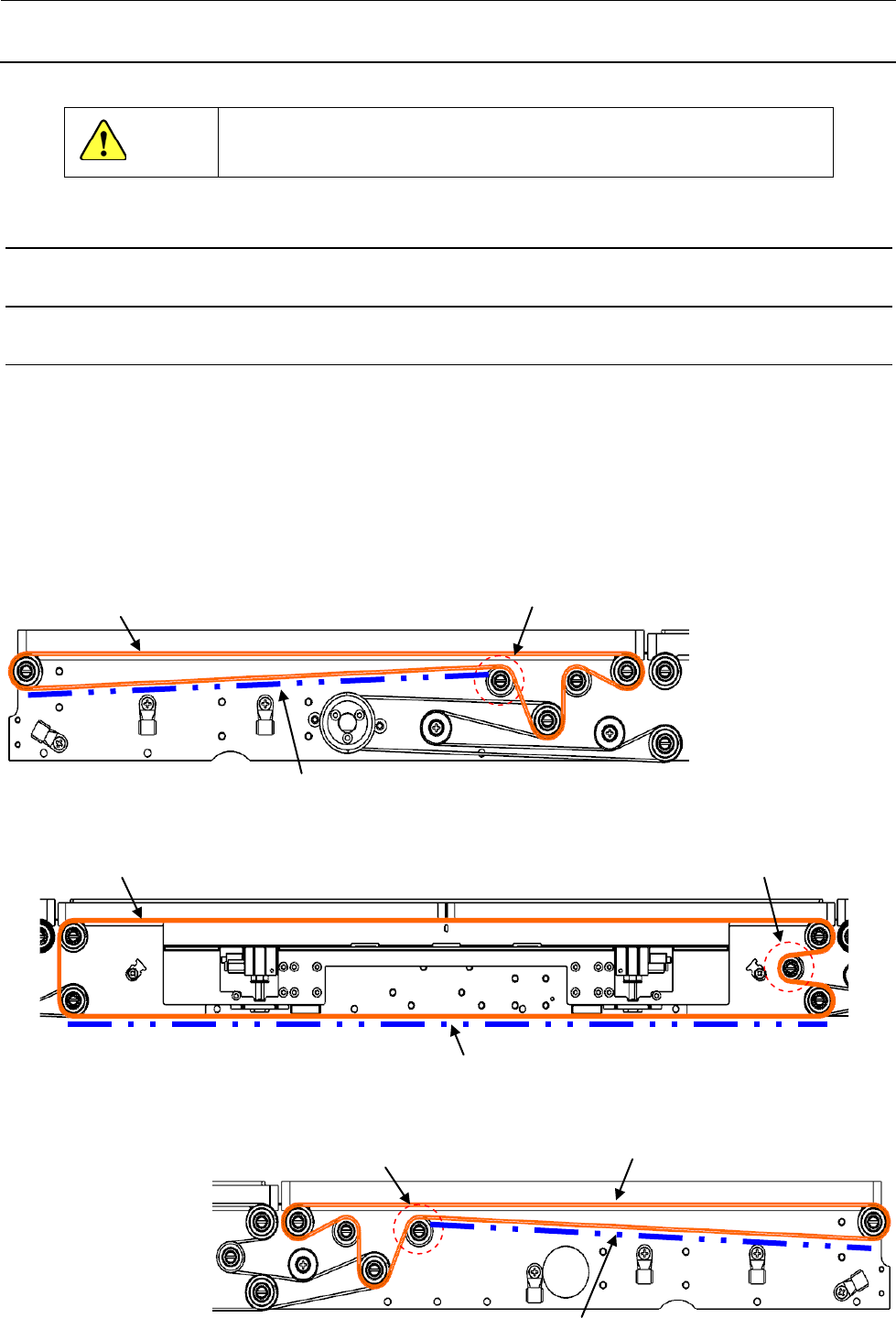

基板传送（双通道）
17-1
传送皮带的更换
17-1-1
传送机皮带的更换
1) 松开传送机皮带的张力调整皮带轮，卸下传送机皮带。
2) 更换各传送机皮带。
3) 请用各张力调整皮带轮调整到适当的张力。
※ 调整时请使用 UNITTA 株式会社制造的声波式皮带张力计。
※ 调整值请参照【传送机皮带_张力调整值一览表】。
40159078：传送机皮带_810_2GT_2
张力调整皮带轮
张力测定位置（Span：274mm）
张力调整皮带轮
40159077：传送机皮带_1164_2GT_2
张力测定位置（Span：488mm）
40159078：传送机皮带_810_2GT_2
张力测定位置（Span：274mm）
张力调整皮带轮
维修调整要领书
17-2

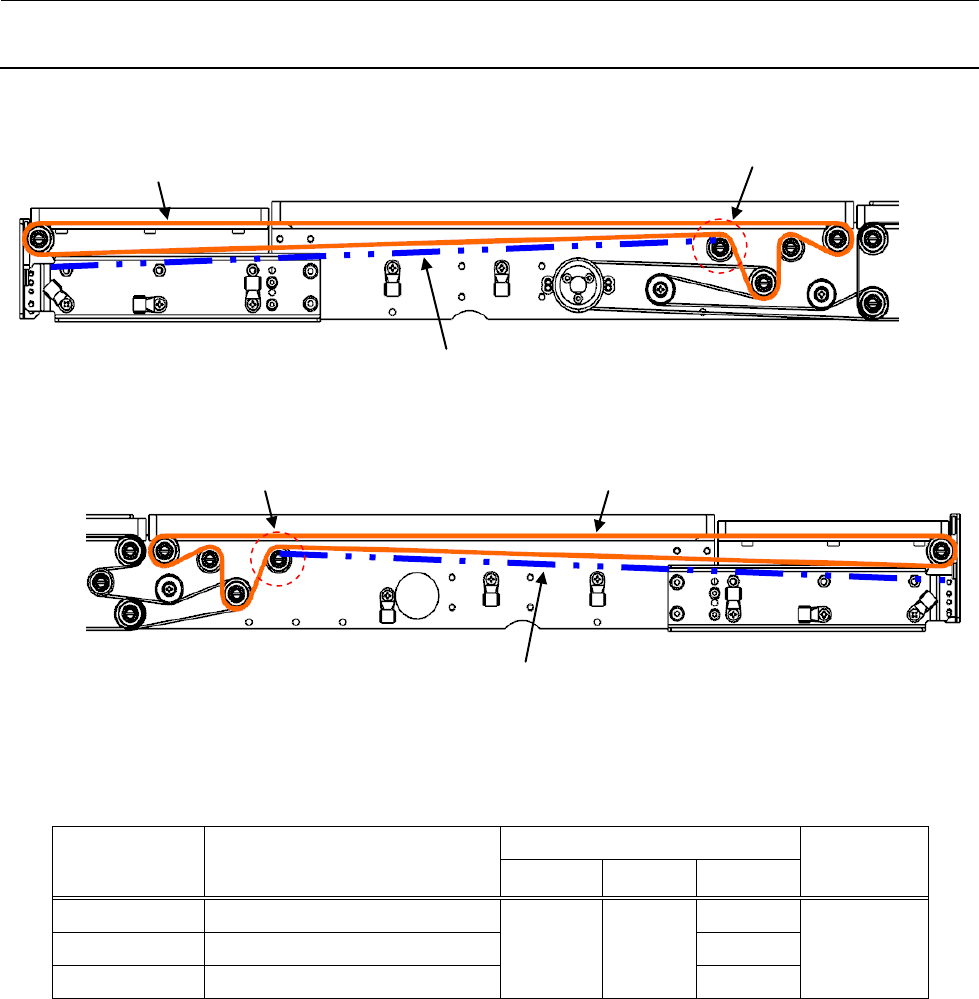

＜传送加长时＞
传送机皮带_张力调整值一览表
货号
品名
张力测定计设定值
调整值
Weight
Width
Span
40159077 传送机皮带_1164_2GT_2
1.3 g/m 2.0 mm
488 mm
15±5 N
40159078 传送机皮带_810_2GT_2 274 mm
EZ445959501 传送机皮带（1110-2GT-2） 424 mm
EZ445959501：传送机皮带_1110_2GT_2
张力调整皮带轮
张力测定位置（Span：424mm）
EZ445959501：传送机皮带_1110_2GT_2
张力调整皮带轮
张力测定位置（Span：424mm）
