维修调整要领书 9-4 10 ） 请拆下把切带机装置固定在切带机装置支承板上的螺丝 ( 带垫片内六角螺栓 M5 L=10) 。 11 ） 请把切带机装置朝身前滑动拆下。 切带机下面 切带机装置止动螺丝
维修调整要领书
9-3
7） 请把上部排出导向装置卸下。
8） 请确认切带机的刀刃已关闭，对气缸之身前一侧的速度控制器放入旋塞(φ6)。
9） 请拆下切带机装置的连接器和空气管子。
卸下连接器和空气管子。
(后侧的空气管子在反方向)
拆下身前一侧速度控制器的空
气管子放入旋塞(φ6)。
排出导向装置托架
台架支架
拆下空气管子
上部排出导板
维修调整要领书
9-4

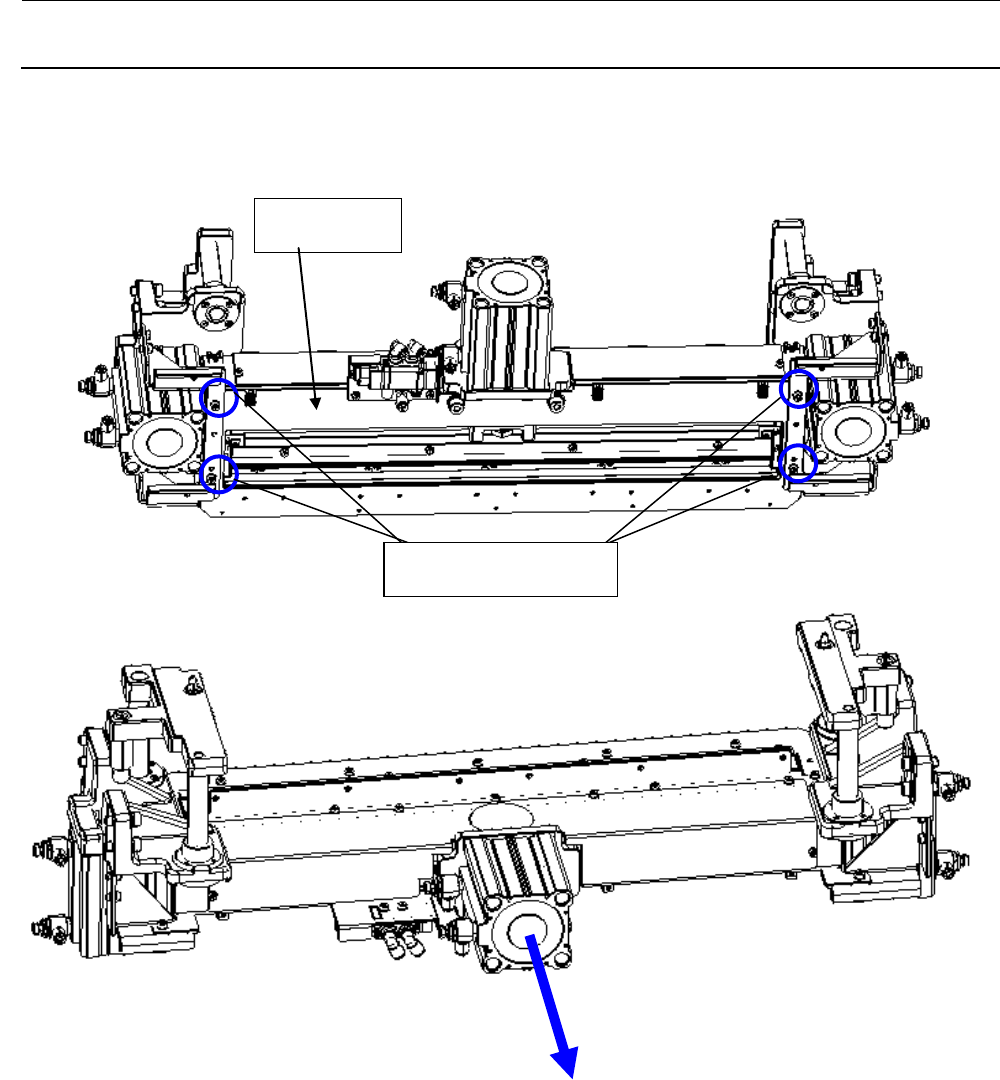

10） 请拆下把切带机装置固定在切带机装置支承板上的螺丝(带垫片内六角螺栓 M5 L=10)。
11） 请把切带机装置朝身前滑动拆下。
切带机下面
切带机装置止动螺丝
维修调整要领书
9-5
12） 安装切带机装置时，请按相反的操作顺序进行。

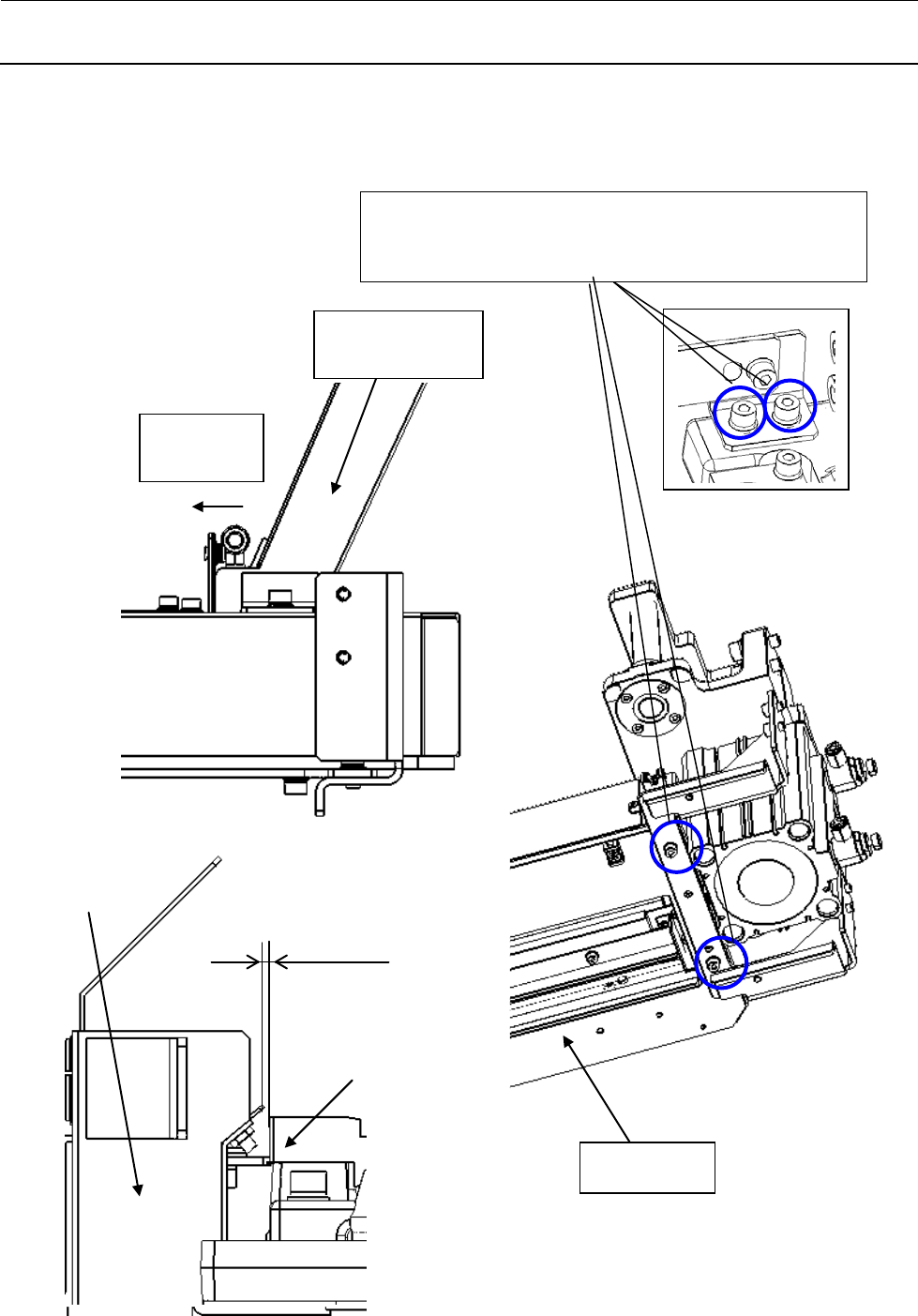

13） 请装上台架(台架升起状态)，把上部排出导向装置的排出导板与定位块的空隙调整到 0.5～1mm。
顶紧装配
0.5～1
定位块(台架)
排出导板
上部排出导板
固定在台架支架上的螺丝和固定在切带机装置支承板上
的螺丝要先松开，调整空隙后再正式旋紧。
上部排出导板
切带机下面
