维修调整要领书
17-3
17-1-2
驱动皮带的更换
1) 松开驱动电动机板装配螺丝，卸下驱动皮带。
2) 更换驱动皮带。
3) 请利用驱动电动机板的装配调整到适当的张力。
※ 调整时请使用 UNITTA 株式会社制造的声波式皮带张力计。
※ 调整值请参照【驱动皮带_张力调整值一览表】。
驱动皮带_张力调整值一览表
货号
品名
张力测定计设定值
调整值
Weight
Width
Span
40159081 驱动皮带_258_3GT_9 2.5 g/m 9.0 mm 84 mm 44±5 N
40159081：驱动皮带_258_3GT_9

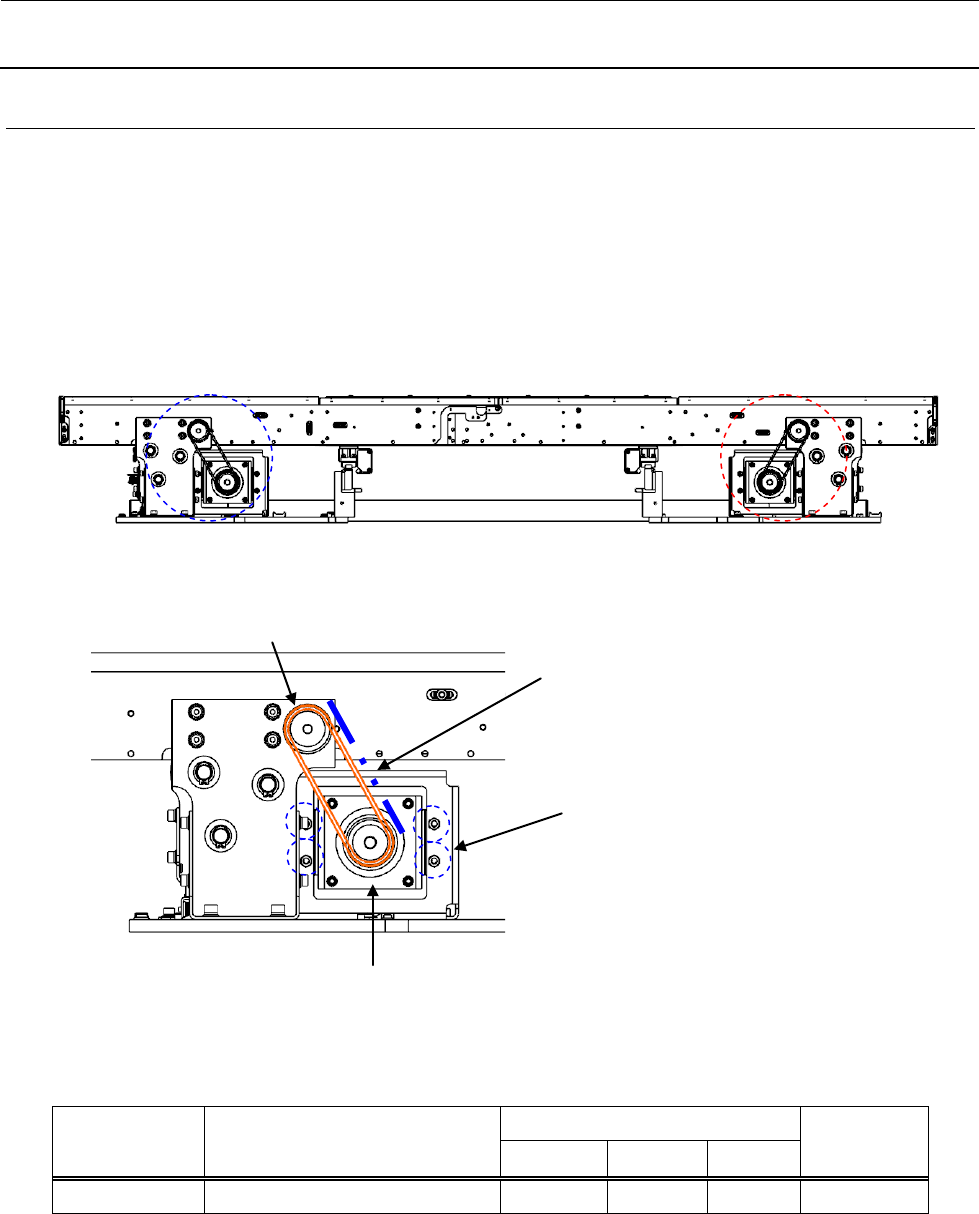

张力测定位置（Span：84mm）
驱动电动机板
驱动电动机板装配螺丝（背侧）
维修调整要领书
17-4
17-1-3
传送机驱动皮带的更换
1) 卸下传送机皮带。
※ 拆卸的操作顺序请参照“17-1-1 传送机皮带的更换”。
2) 卸下驱动皮带。
※ 拆卸的操作顺序请参照“17-1-2 驱动皮带的更换”。
3) 松开同步皮带轮 B 的止动螺丝（2 处），卸下同步皮带轮 B。
4) 卸下驱动轴前端部的 E 形扣环。
5) 松开传送机驱动皮带的张力调整皮带轮，卸下皮带。
6) 将驱动轴向后侧拔出。
7) 更换各传送机驱动皮带。
8) 请用各张力调整皮带轮调整到适当的张力。
※ 调整时请使用 UNITTA 株式会社制造的声波式皮带张力计。
※ 调整值请参照【传送机驱动皮带_张力调整值一览表】。
9) 组装时请按相反的操作顺序进行。

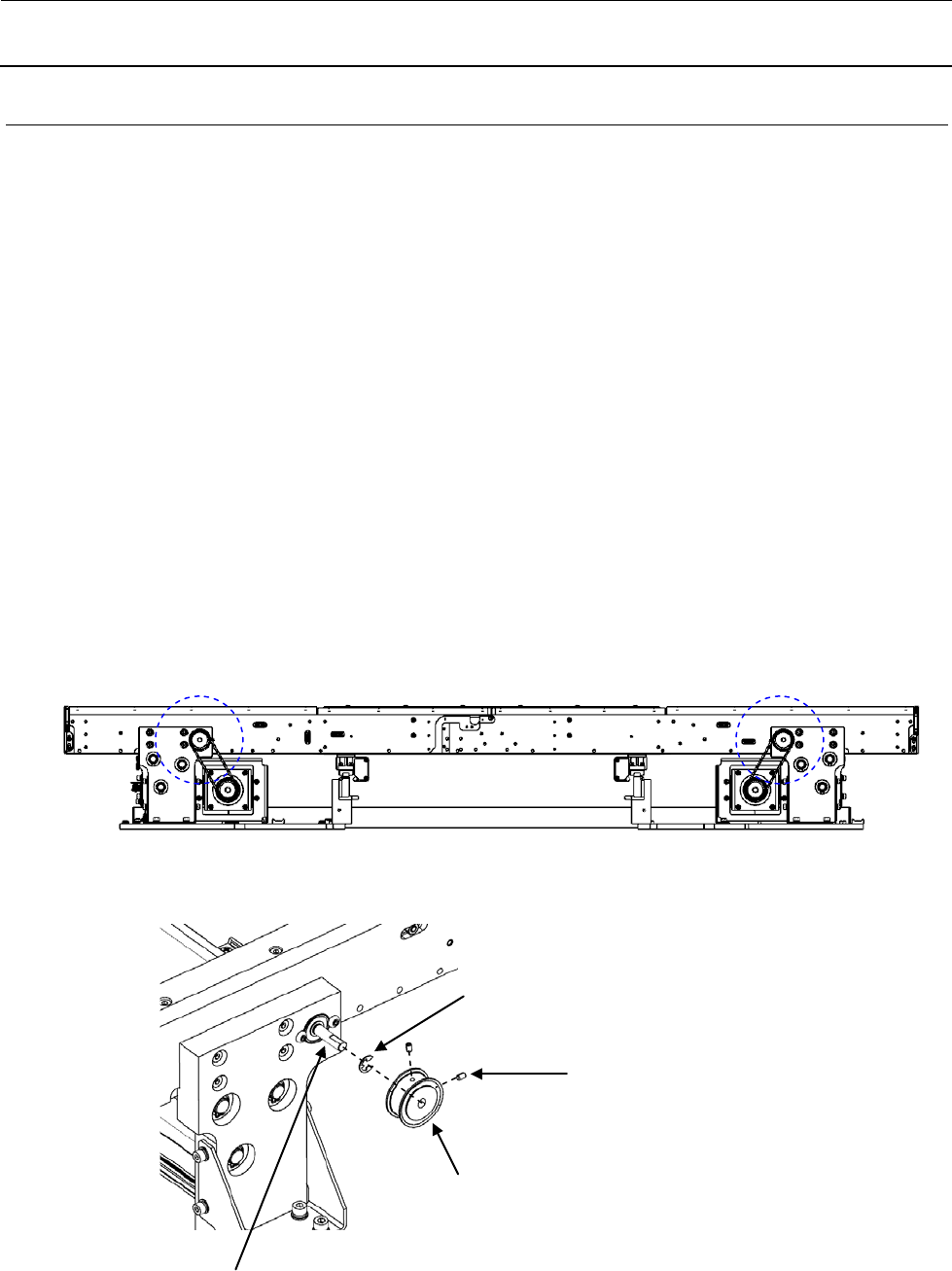

E 形扣环（RE0500000K0）
止动螺丝 M3 L=3
SM8030312TP
同步皮带轮 B
驱动轴
维修调整要领书
17-5
※ 下图是第 1／第 4 轨道的图，第 2／第 3 轨道与下图是对称的。
传送机驱动皮带_张力调整值一览表
货号
品名
张力测定计设定值
调整值
Weight
Width
Span
40159079 传送机驱动皮带_630_2GT_3
1.3 g/m 3.0 mm
184 mm
7±2 N
40159080 传送机驱动皮带_200_2GT_3 69 mm
张力调整皮带轮

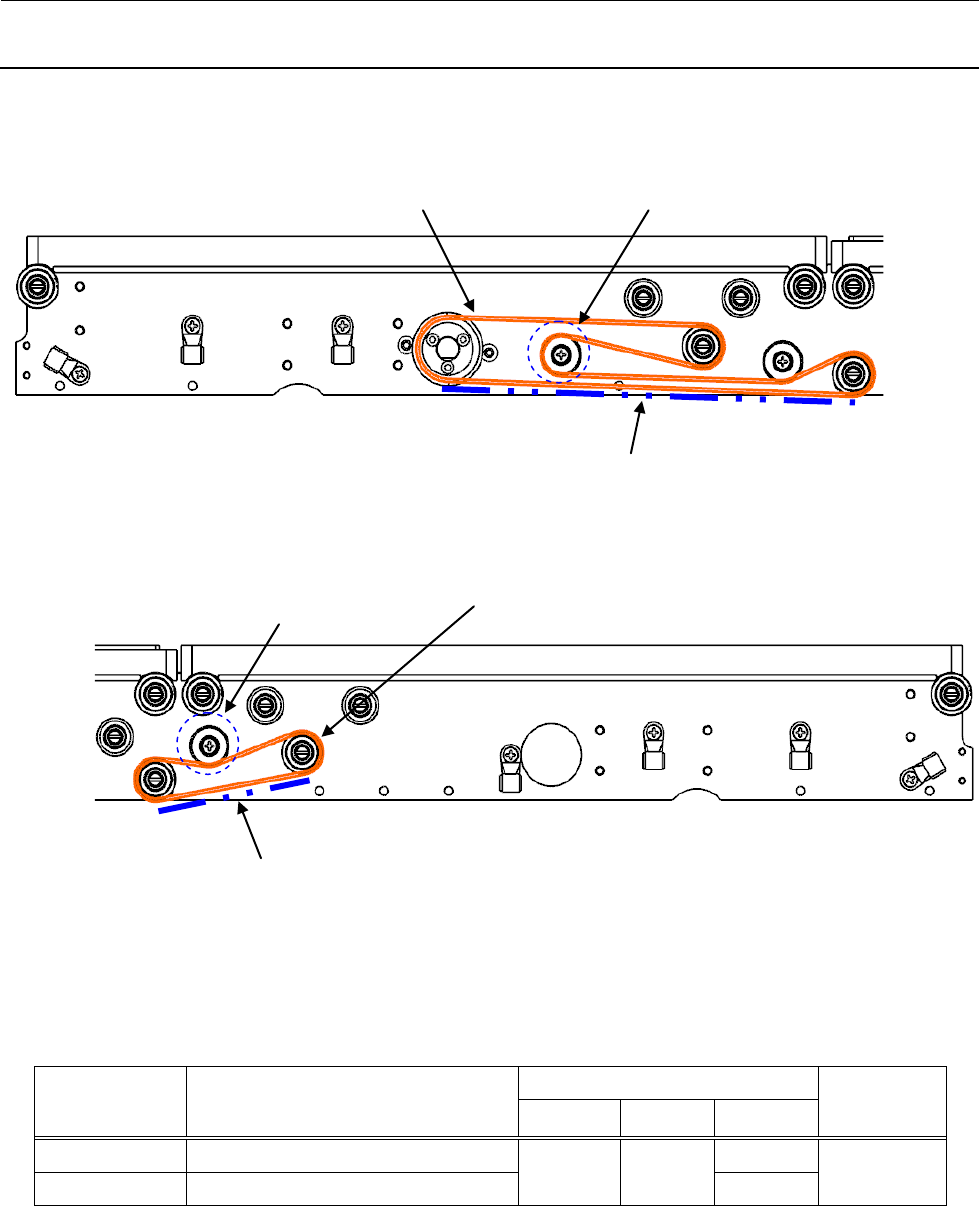

张力测定位置（Span：184mm）
40159079：传送机驱动皮带_630_2GT_3
张力调整皮带轮
张力测定位置（Span：69mm）
40159080：传送机驱动皮带_200_2GT_3
