维修调整要领书
B-1

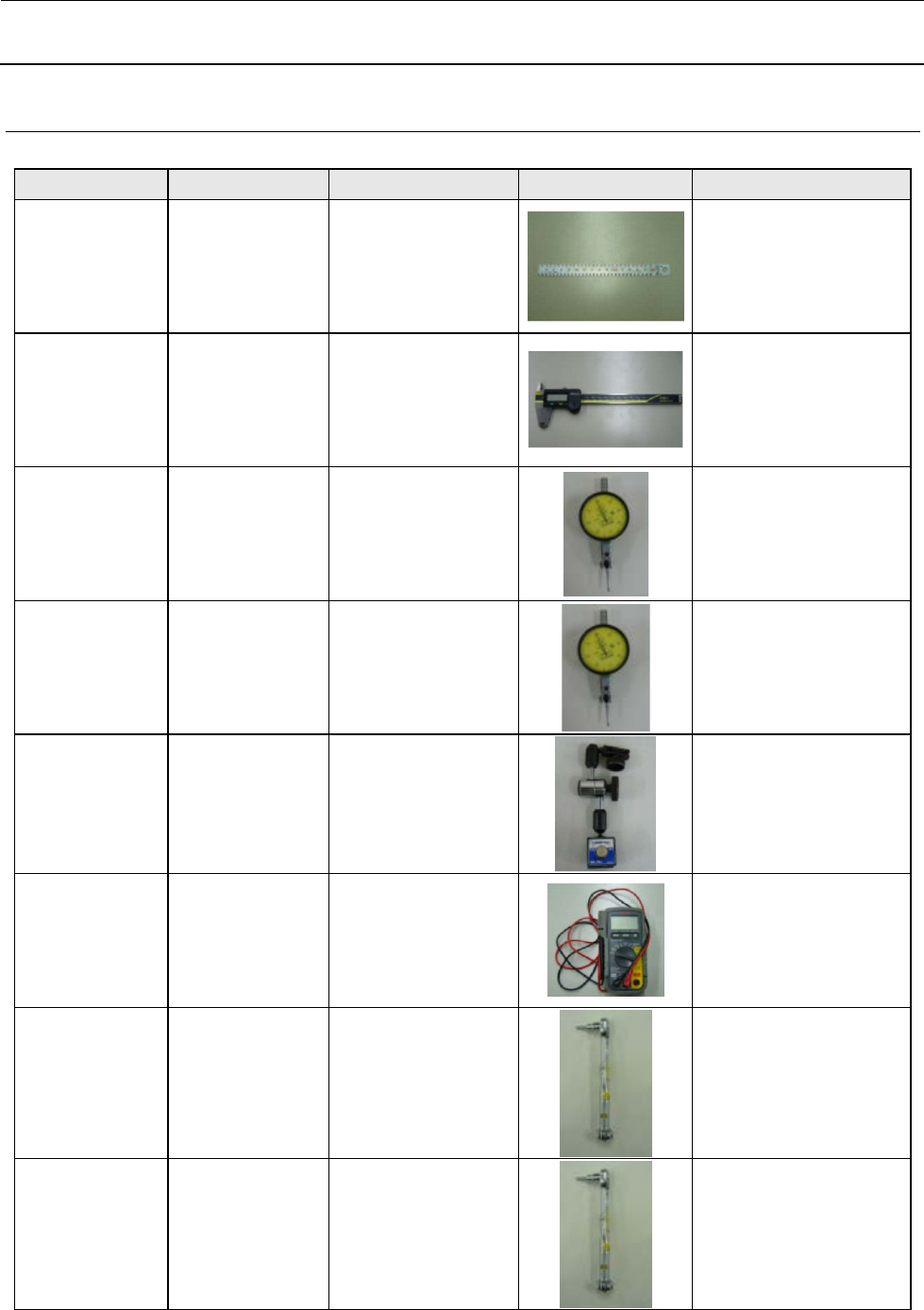

RX-6/RX-6B/RX-6R附录 测量仪器列表

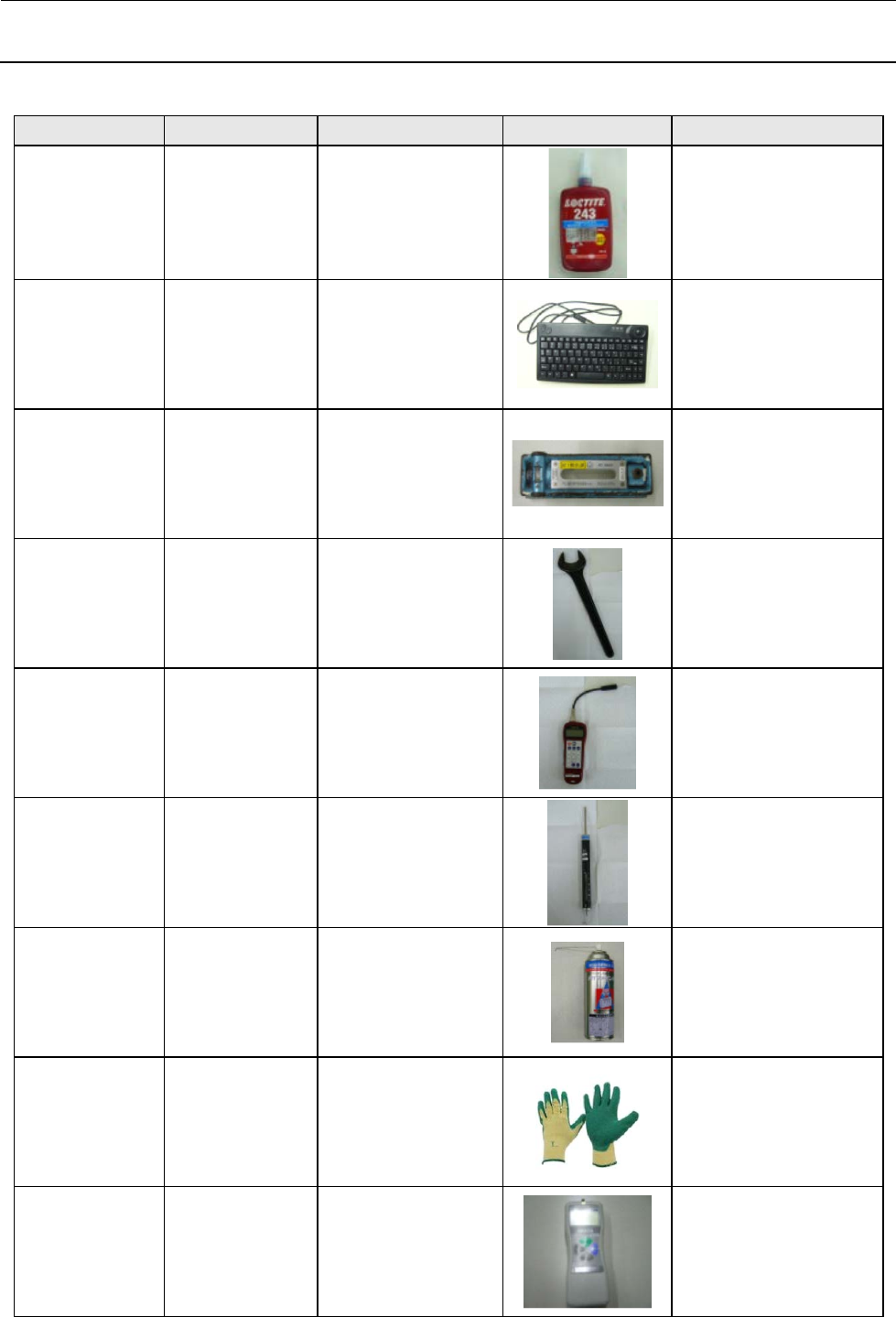

机器名
必要规格
使用装置/用途
图
备注
刻度尺 刻度值：0.5mm 所有装置共用
游标卡尺 刻度值：0.05mm 所有装置共用
杠杆千分表 刻度值：0.01mm 所有装置共用
杠杆千分表 刻度值：0.002mm
所有装置共用
German 表架 所有装置共用
万用表 所有装置共用
扭矩扳手
(螺丝刀)
1.3～3.7N/m 所有装置共用/管理
螺丝紧固扭矩
与 M3、M4 内六角螺栓的
标准扭矩对应
扭矩扳手
(螺丝刀)
8.0～12.8N/m 所有装置共用/管理
螺丝紧固扭矩
与 M5、M6 内六角螺栓的
标准扭矩对应
维修调整要领书
B-2
机器名
必要规格
使用装置/用途
图
备注
LOCTITE 粘结剂
243
中強度 所有装置共用
带鼠标功能的
键盘
网络设置
系统程序
水平仪 灵敏度：
0.05mm/m
本体/调整水平(初
始设置)
1 台
推荐水平仪:
AD102 大菱计器制作所
水平调整扳手 对边距离：46mm
本体/调整水平(初
始设置)
2 个
张力测定计 贴装头/皮带张力调
整
UNITA(制)
声波式皮带张力计
拉力棒
测量计
可测定 21.6N 贴装头/Z 轴
皮带张力调整
丙酮或快干清
洗剂 MechaFine
Mate A
XY/装贴磁尺时脱脂
橡胶手套 更换切带机/刀刃
推拉测力计 可测定 100N 调整切带机/刀刃的
预压
修订履历
改版 日期 修订页 修订内容 备注
1.0 2013.11 初版
2.0 2014.04 1 章，2 章，5 章，12 章，13 章
因增加选项而进行
全面修改
3.0 2015.03 全面修订
增加双通道传送规格 修订
4.0 2015.07 12 章，13 章，夹具表
机器 Rev.D 以后的追加 修订
5.0 2016.01 全面修订
增加 RX-6R 修订
6.0 2016.05 13 章，17 章，18 章
IFS-NX Ver6.0(CAN 规格)
和 ISM/MES 关联选购项的
追加
修订
