维修调整要领书
17-41
＜标记标签＞
第 1 轨道：R1-B
第 2 轨道：R2-B
第 3 轨道：R3-B
第 4 轨道：R4-B
＜标记标签＞
第 1 轨道：R1-A
第 2 轨道：R2-A
第 3 轨道：R3-A
第 4 轨道：R4-A
A 通道
→ 从全闭到开放 2 转
B 通道
→ 从全闭到开放 1 转半

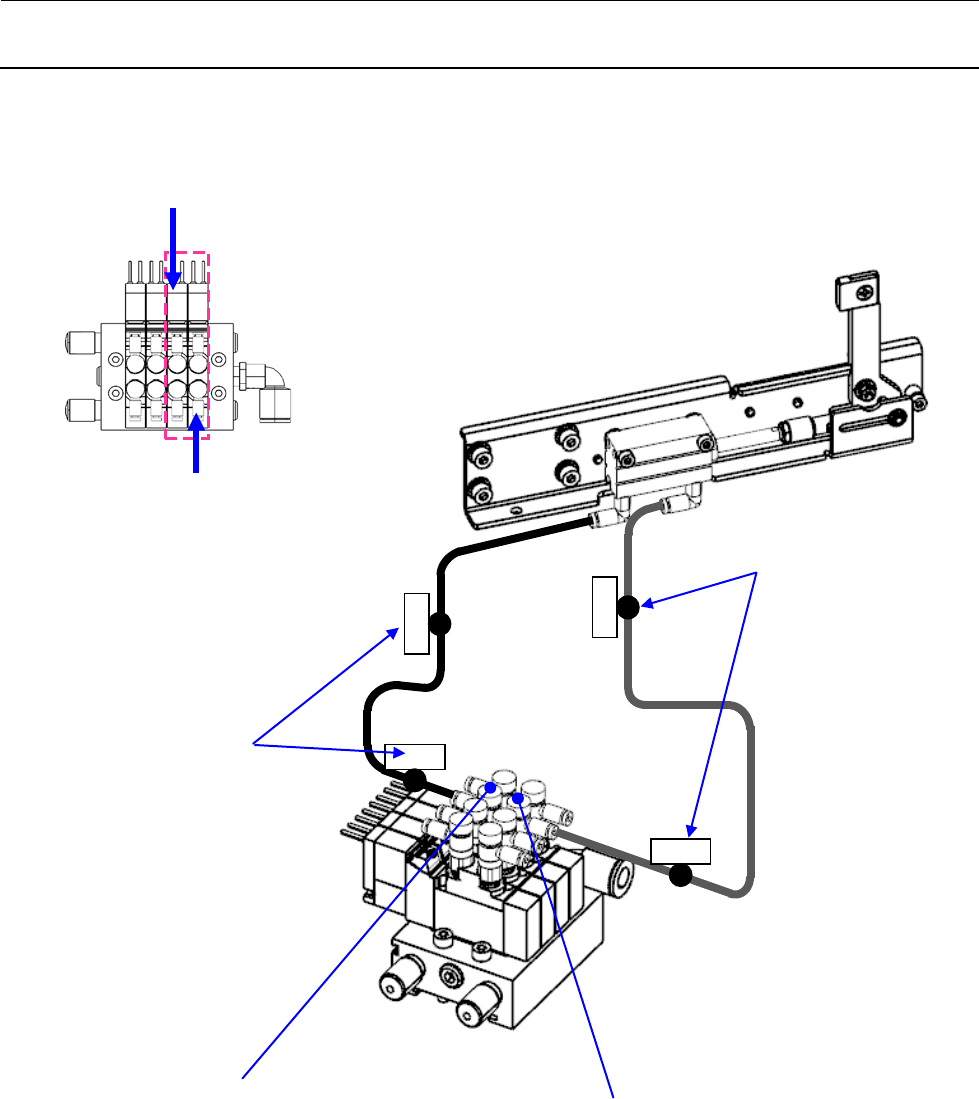

后侧通道配管连接
（第 3/第 4 轨道）
前侧通道配管连接
（第 1/第 2 轨道）
机械限动器气缸
维修调整要领书
17-42
17-13
后侧通道基准轨道的更改
后侧通道基准轨道的更改方法是，把装在第 3 轨道与第 4 轨道上的滚珠丝杠螺母进行互换，通过 MS
参数改变机器规格。出厂时已设定为第 4 轨道作为基准轨道。如要把基准轨道变更为第 3 轨道，请在
安装机器时对应处理。
＜转换作业的顺序＞

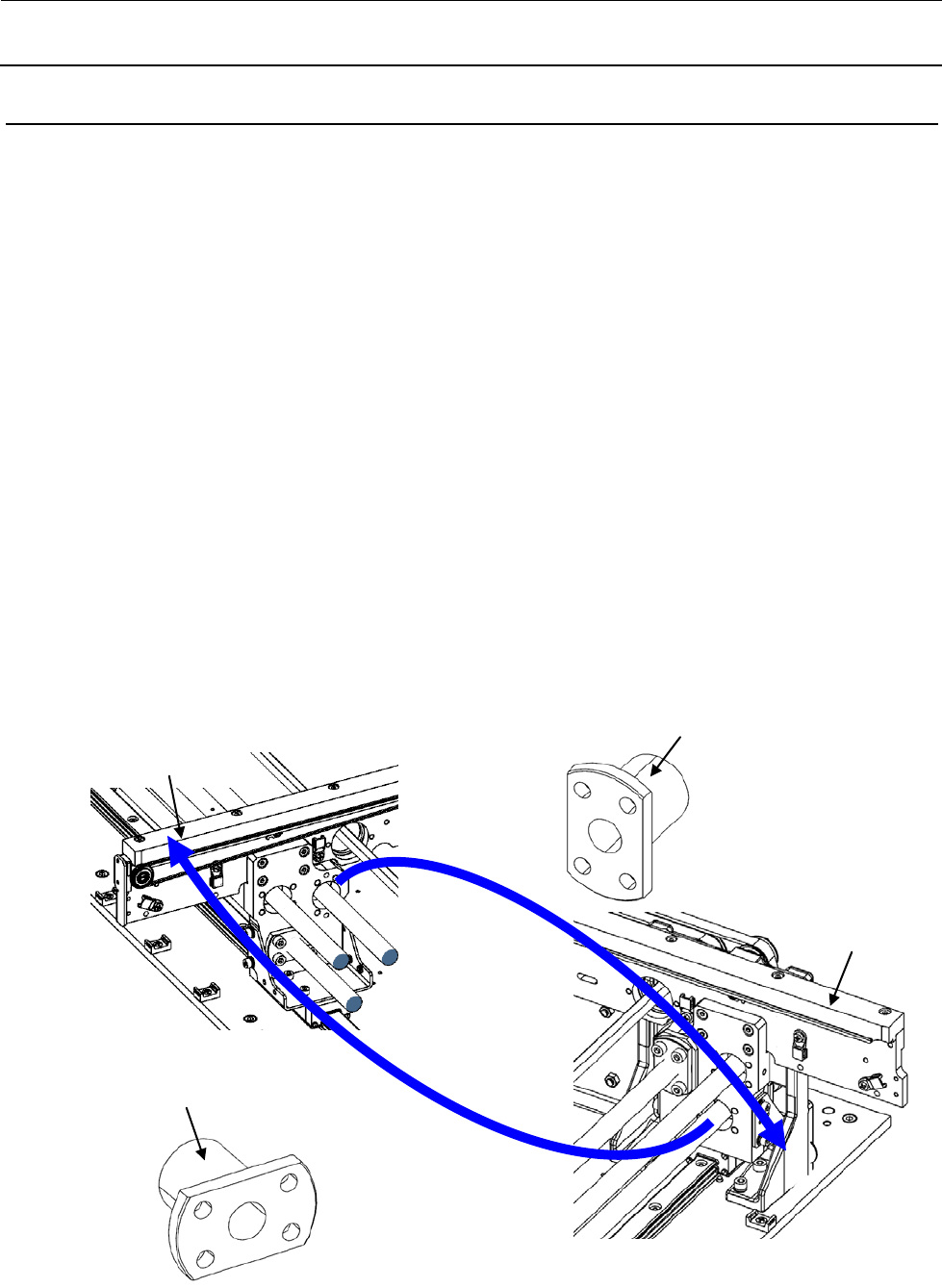

1) 将组装在第 3 轨道与第 4 轨道上的滚珠丝杠螺母进行互换（轨道两端）。
※ 各滚珠丝杠螺母上贴有【3⇔4】、【3⇔4 REFERENCE】的标签。把贴有【3⇔4 REFERENCE】标
签的螺母装在基准轨道上。
2) 以第 2 轨道为基准对第 3 轨道进行平行调整。
※ 使轨道移动到第 2 轨道与第 3 轨道之基板滑行面的距离约为 50mm 的位置上，确认左右轨道端
部上的距离差。
※ 调整到左右轨道端部的距离差在 0.25mm 以下。
※ 调整方法是，松开左后方滚珠丝杠前端皮带轮的螺丝，旋转滚珠丝杠进行调整。
3) 以第 3 轨道为基准对第 4 轨道进行平行调整。
※ 调整距离是以基板宽度 50mm 与上述顺序同样地进行。
4) 接通电源后，通过 MS 参数进行后侧通道的基准轨道更改。
※ MS 参数→机器规格、选择【近身侧基准（第 3 轨道基准)】或【外侧基准（第 4 轨道基准)】。
【3⇔4 REFERENCE】标签
装到基准轨道上
【3⇔4】标签
第 4 轨道
第 3 轨道
维修调整要领书
17-43

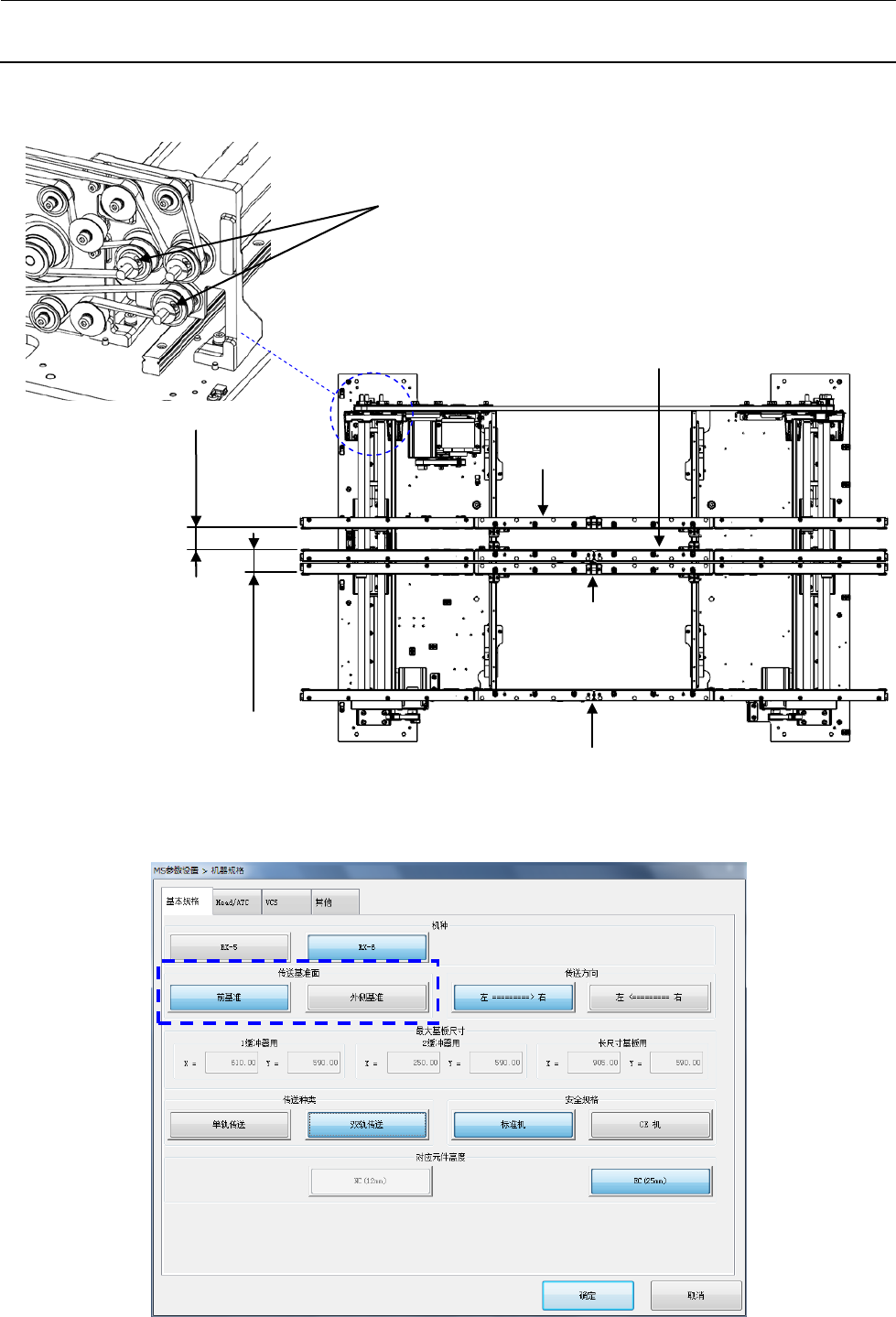

松开皮带轮固定螺丝
旋转滚珠丝杠进行宽度调整。
左后方传送带支架部
第 1 轨道
第 2 轨道
第 4 轨道
第 3 轨道
左右轨道端距离差
0.25mm 以下
左右轨道端距离差
0.25mm 以下
MS 参数 → 机器规格画面
