维修调整要领书
9-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
警告
涉及切带机装置之活动刀刃及固定刀刃的更换，得到认证的维
修人员才能进行。
9
切带机

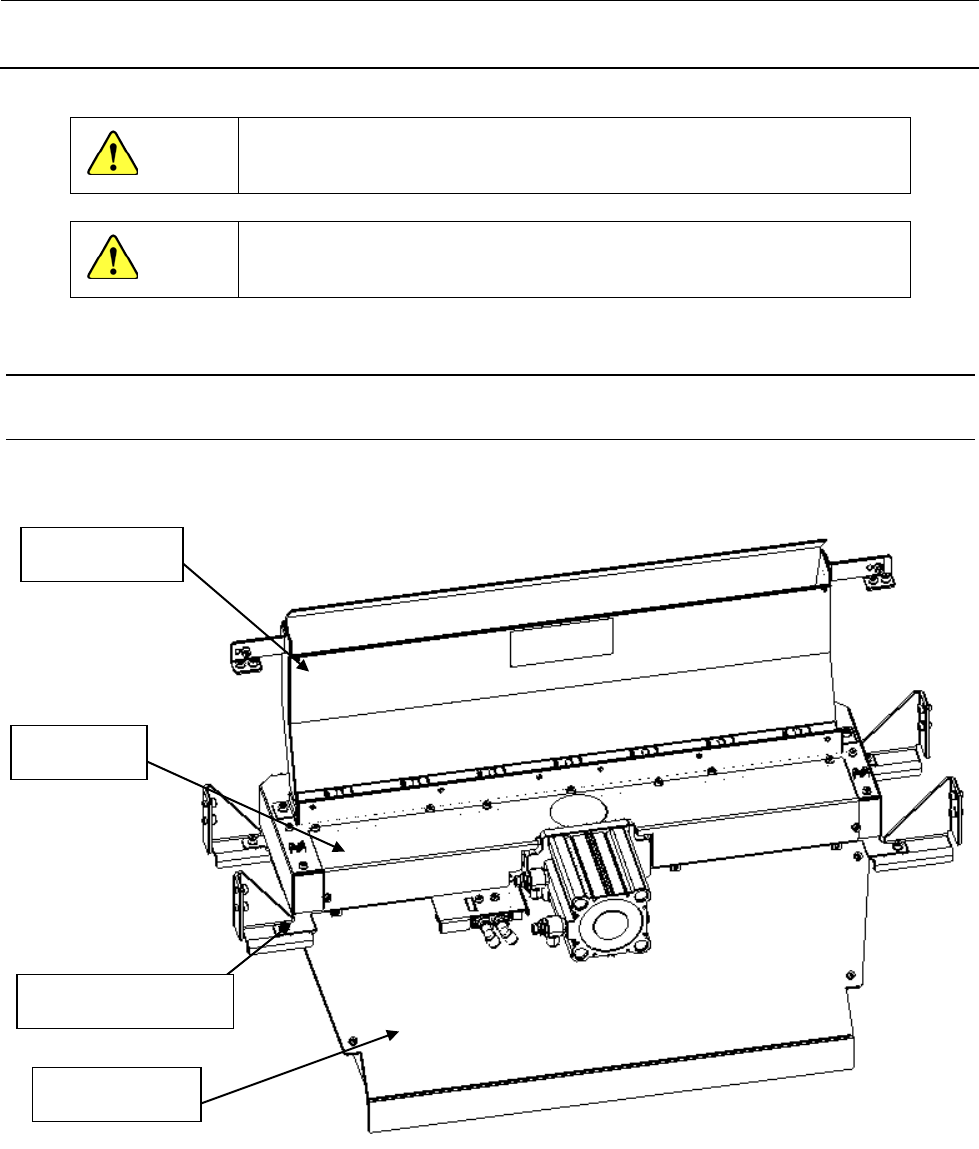

9-1
整体图
切带机装置
上部排出导板
下部排出导板
切带机装置支承板
维修调整要领书
9-2
9-2
切带机主体的更换
1） 如规格上有升降机时，请在升起升降机的状态下进行操作。
2） 请断开机体的主压力空气。
3） 请松开固定在切带机装置上的螺丝(带垫片内六角螺栓 M5 L=12)，拆下下部排出导板。
4） 请拆掉上部排出导向装置的空气管子。
5） 请拆下安装在切带机装置上的上部排出导向装置的螺丝(带垫片内六角螺栓 M5 L=10)。
6） 请拆下安装在台架支架和上部排出导向装置上的螺丝(带垫片内六角螺栓 M5 L=10)，卸下排出导
向装置托架。

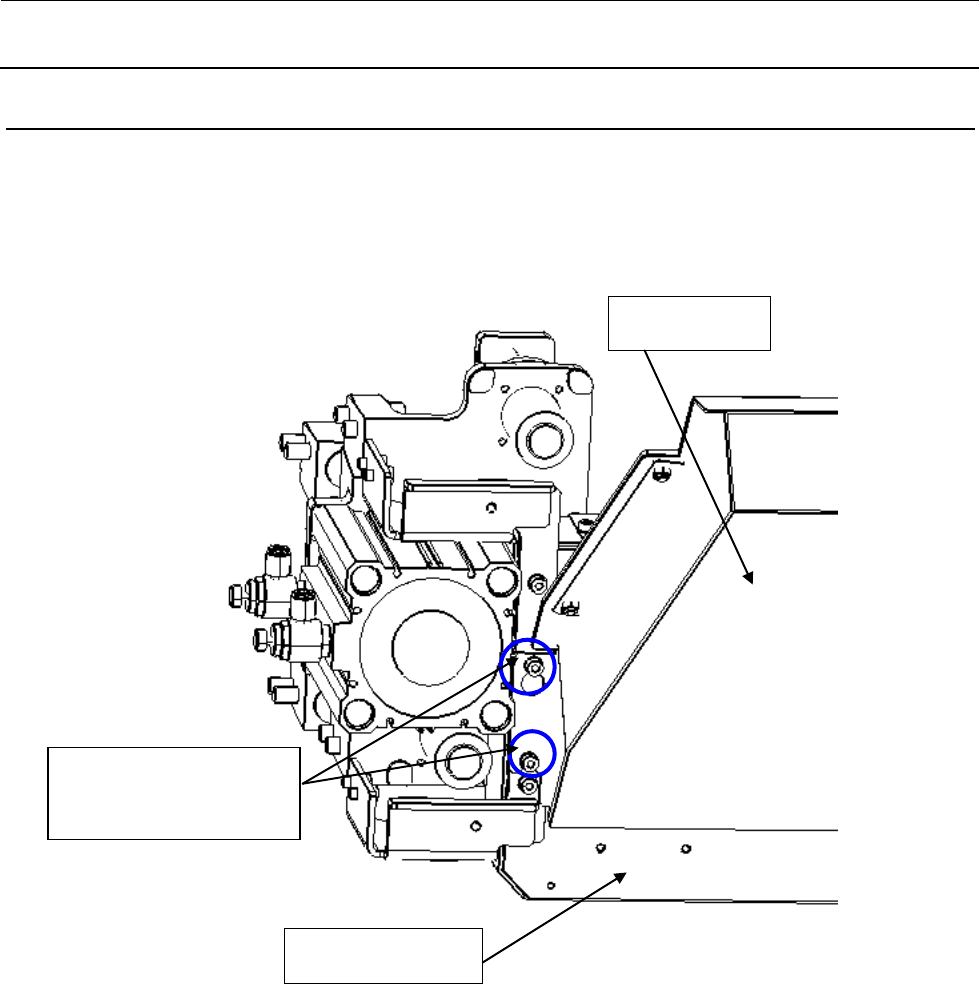

下部排出导板
下部排出导板止动螺丝
(正中央的 2 个)
切带机装置下面
维修调整要领书
9-3
7） 请把上部排出导向装置卸下。
8） 请确认切带机的刀刃已关闭，对气缸之身前一侧的速度控制器放入旋塞(φ6)。
9） 请拆下切带机装置的连接器和空气管子。
卸下连接器和空气管子。
(后侧的空气管子在反方向)
拆下身前一侧速度控制器的空
气管子放入旋塞(φ6)。
排出导向装置托架
台架支架
拆下空气管子
上部排出导板
