维修调整要领书 17 - 35 内六角螺栓 M4 L=10 SM6041002TN 支撑台电动机（ 40154790 ） 电动机托架 带垫片内六角螺栓 M3 L=10 SL6031042TN 联轴节（ EZ445452401 ） 插入支承销，顶紧安装 电缆在上侧
维修调整要领书
17-34
17-10
支承装置的更换
17-10-1
支撑台电动机和联轴节的更换

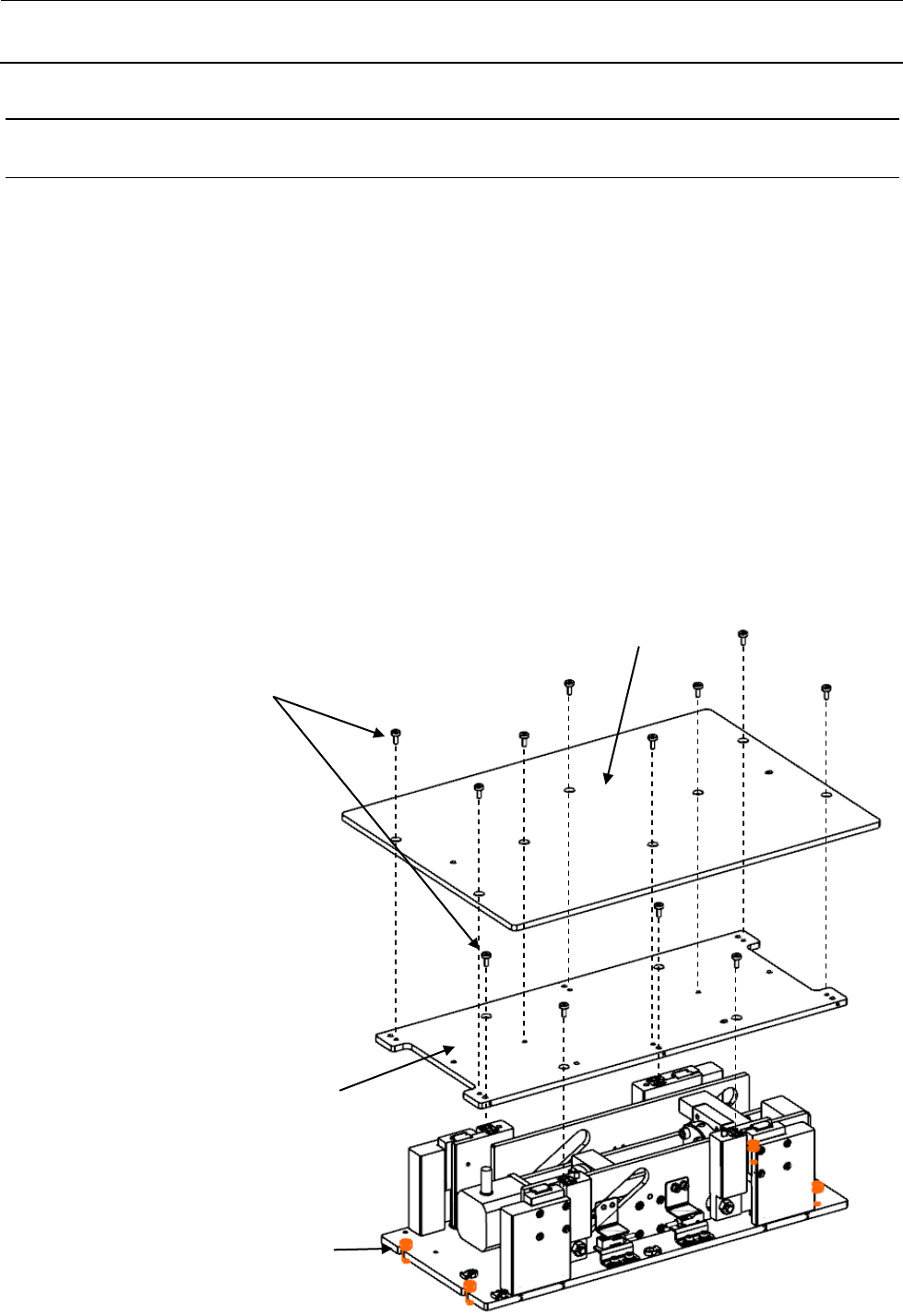

1) 卸下支撑台。
2) 拆下支承电动机、限位传感器、原点传感器的各自电缆连接器。
3) 卸下支承装置。
4) 卸下顶部工作台。

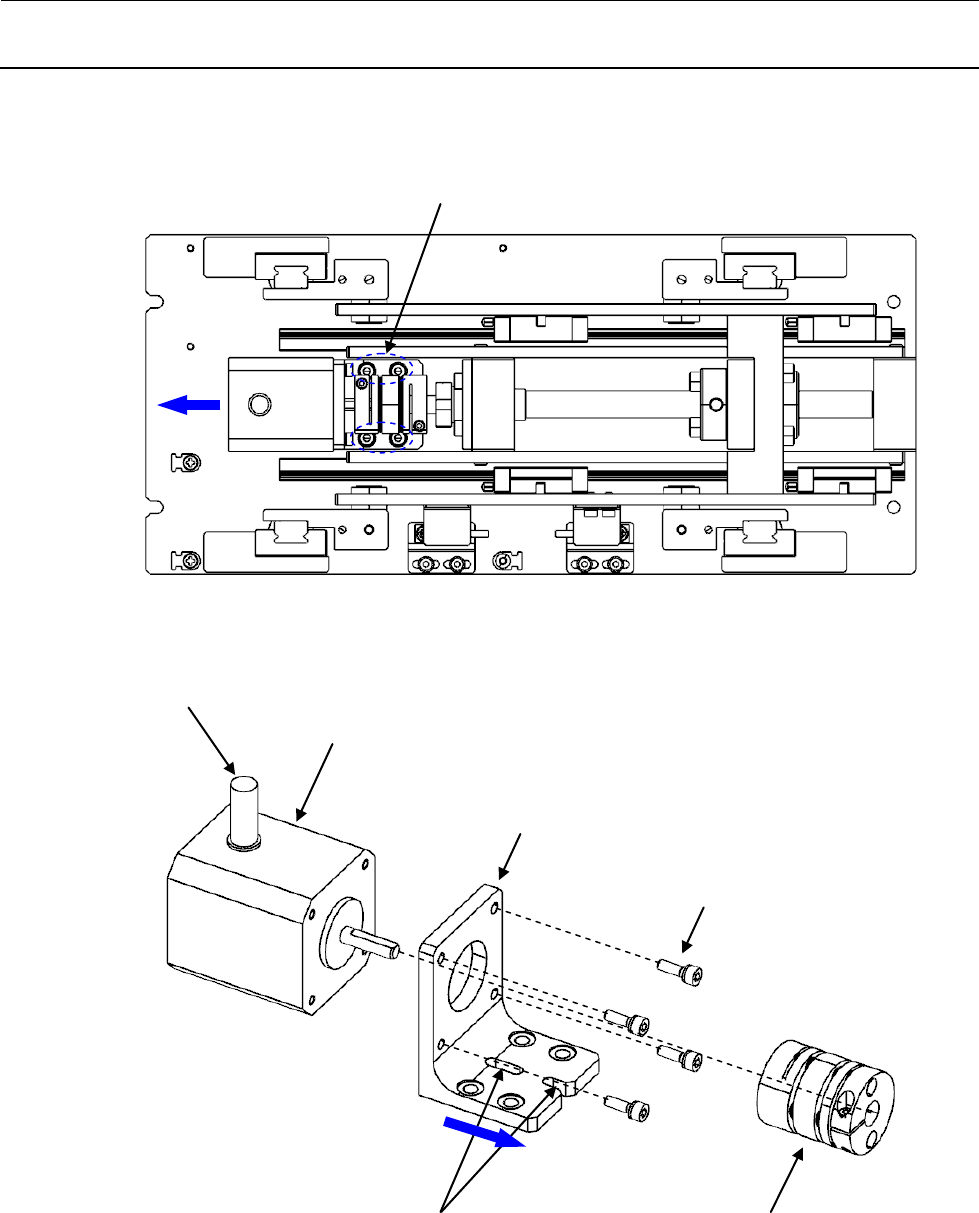

5) 松开联轴节固定螺丝，卸下电动机托架装配螺丝，将电动机托架横向滑动并随之卸下。
6) 从电动机托架上卸下支撑台电动机。
7) 更换支撑台电动机及联轴节。
8) 安装时请按相反的操作顺序进行。
※ 联轴节固定位置是，从电动机端至联轴节端的距离为 5mm 的位置。
※ 组装时，电动机电缆要使之位于上侧。
※ 电动机托架要贴住支承销安装。
低头内六角螺栓 M4 L=8
EZ258496001
支撑台
顶部工作台
内六角螺栓 M5X0.8 L=12
SM6051202TN
维修调整要领书
17-35
内六角螺栓 M4 L=10
SM6041002TN
支撑台电动机（40154790）
电动机托架
带垫片内六角螺栓 M3 L=10
SL6031042TN
联轴节（EZ445452401）
插入支承销，顶紧安装
电缆在上侧
维修调整要领书
17-36
17-10-2

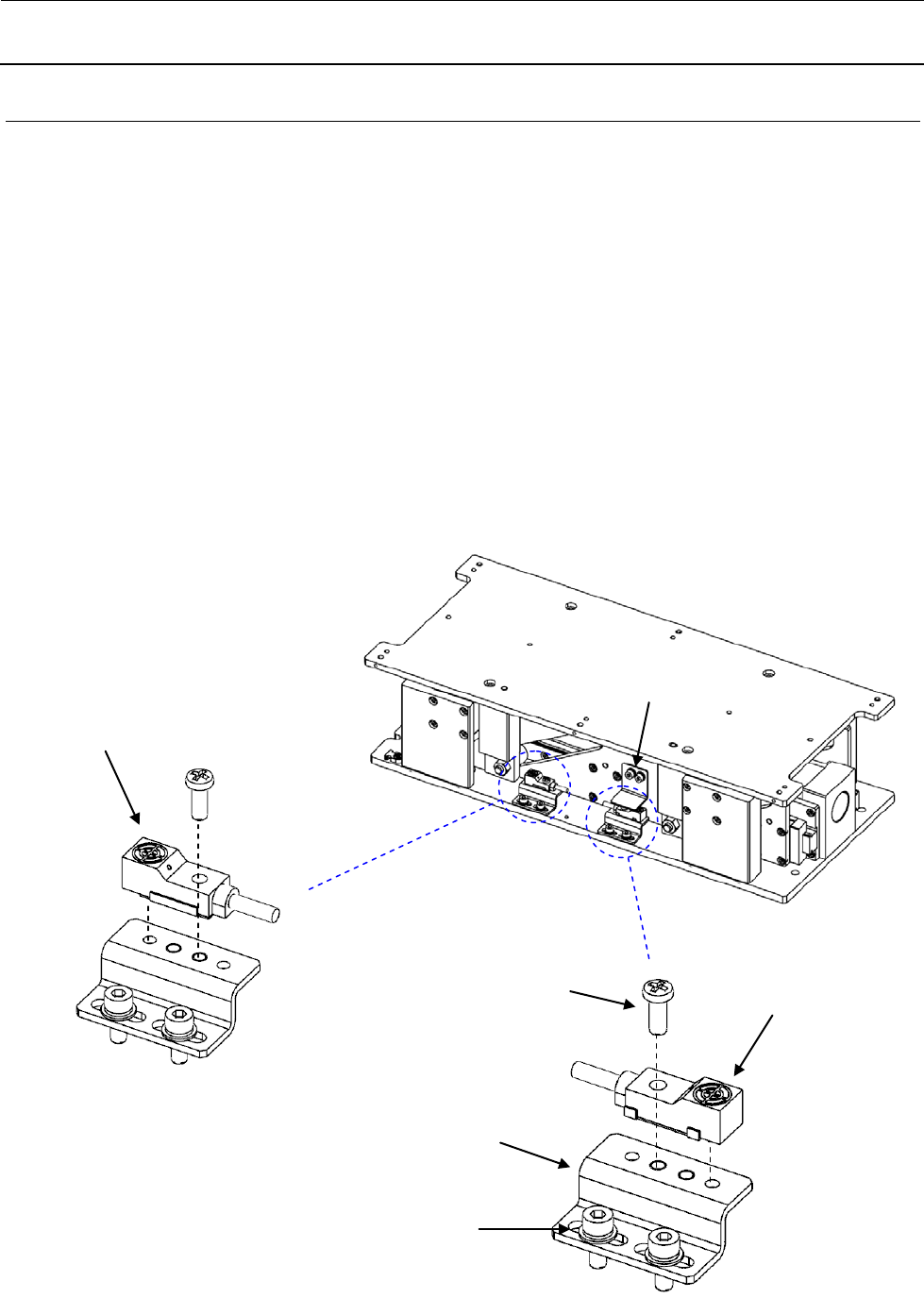

原点传感器和限位传感器的更换
1) 卸下支承装置。
※ 作业顺序请参照“17-10-1 支撑台电动机和联轴节的更换”。
2) 卸下支承限位传感器托架。
3) 从支承限位传感器托架上卸下各个传感器。
4) 更换原点传感器及限位传感器。
5) 安装时请按相反的操作顺序进行。
※ 请确认传感器与碰块的空隙为 2mm。
6) 更换传感器后，请调整传感器位置。
※ 原点传感器位置 ： 在支撑台下端的位置上 ON，抬升 0.1mm 即 OFF 的位置
※ 限位传感器位置 ： 将支撑台从下端抬升 38.7mm 即 ON 的位置
限位传感器（40154793）
盆头小螺丝 M3 L=8
SM4030801SC
碰块
原点传感器（40154793）
带垫片内六角螺栓 M3 L=8
SL6030892TN
支承限位传感器托架
