维修调整要领书 1- 13 5 ） 一面旋转滚珠丝杠装置一面拔出。 右侧因未固定，托架可能会掉下。请注意。 6 ） 拆下滚珠丝杠装置右侧的 M4 带垫片螺丝（ 4 个），拆下 X 滚珠丝杠支承方块。拆下 C 型挡圈，把 轴承从滚珠丝杠拆下。 这一侧因未固定， 托架可能会掉下。 滚珠丝杠和轴承 X 滚珠丝杠支承方块 M4 带垫片螺丝 X 滚珠丝杠座架 卸下 C 型挡圈 卸下轴承 C 型挡圈 轴承
维修调整要领书
1-12
3） 解除 Y 电缆托架上的线束固定。取下用于固定插补器的 M3 螺丝和连接器。
X 电动机的连接器也要卸下。
4） 脱开与 X 轴的连接。左侧拆下 M6 带垫片螺丝（4 个）、M6 垫圈（4 个），右侧拆下 M5 带垫片螺丝
（4 个）。
联轴节螺丝
M3 带垫片螺丝
插补器
连接器要松开此处旋钮
M6 圆头螺丝
M6 垫圈
M4 带垫片螺丝
Y 电缆托架
M6 圆头螺丝
M6 垫圈
维修调整要领书
1-13

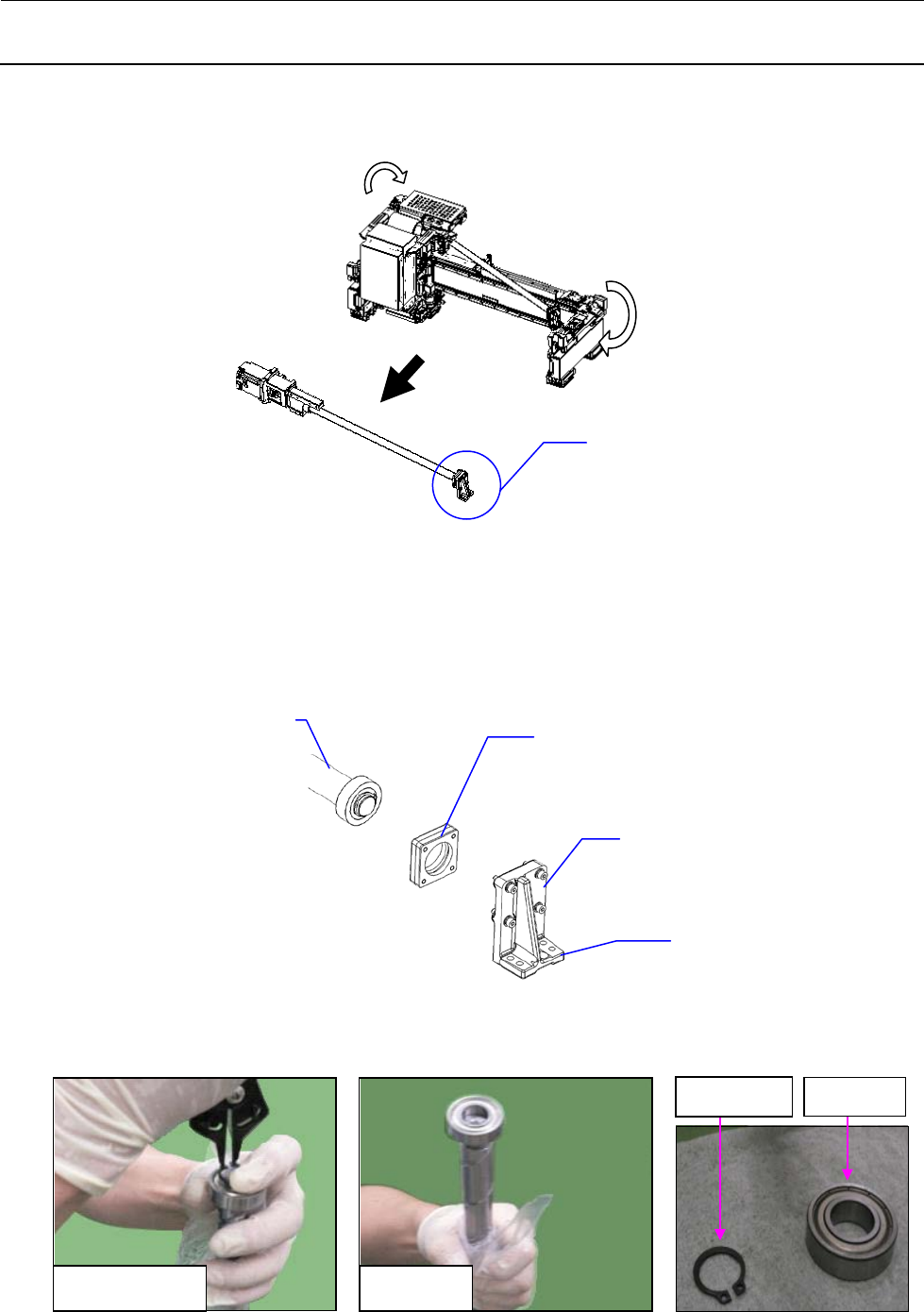

5） 一面旋转滚珠丝杠装置一面拔出。
右侧因未固定，托架可能会掉下。请注意。
6） 拆下滚珠丝杠装置右侧的 M4 带垫片螺丝（4 个），拆下 X 滚珠丝杠支承方块。拆下 C 型挡圈，把
轴承从滚珠丝杠拆下。
这一侧因未固定，托架可能会掉下。
滚珠丝杠和轴承
X 滚珠丝杠支承方块
M4 带垫片螺丝
X 滚珠丝杠座架
卸下 C 型挡圈 卸下轴承
C 型挡圈
轴承
维修调整要领书
1-14

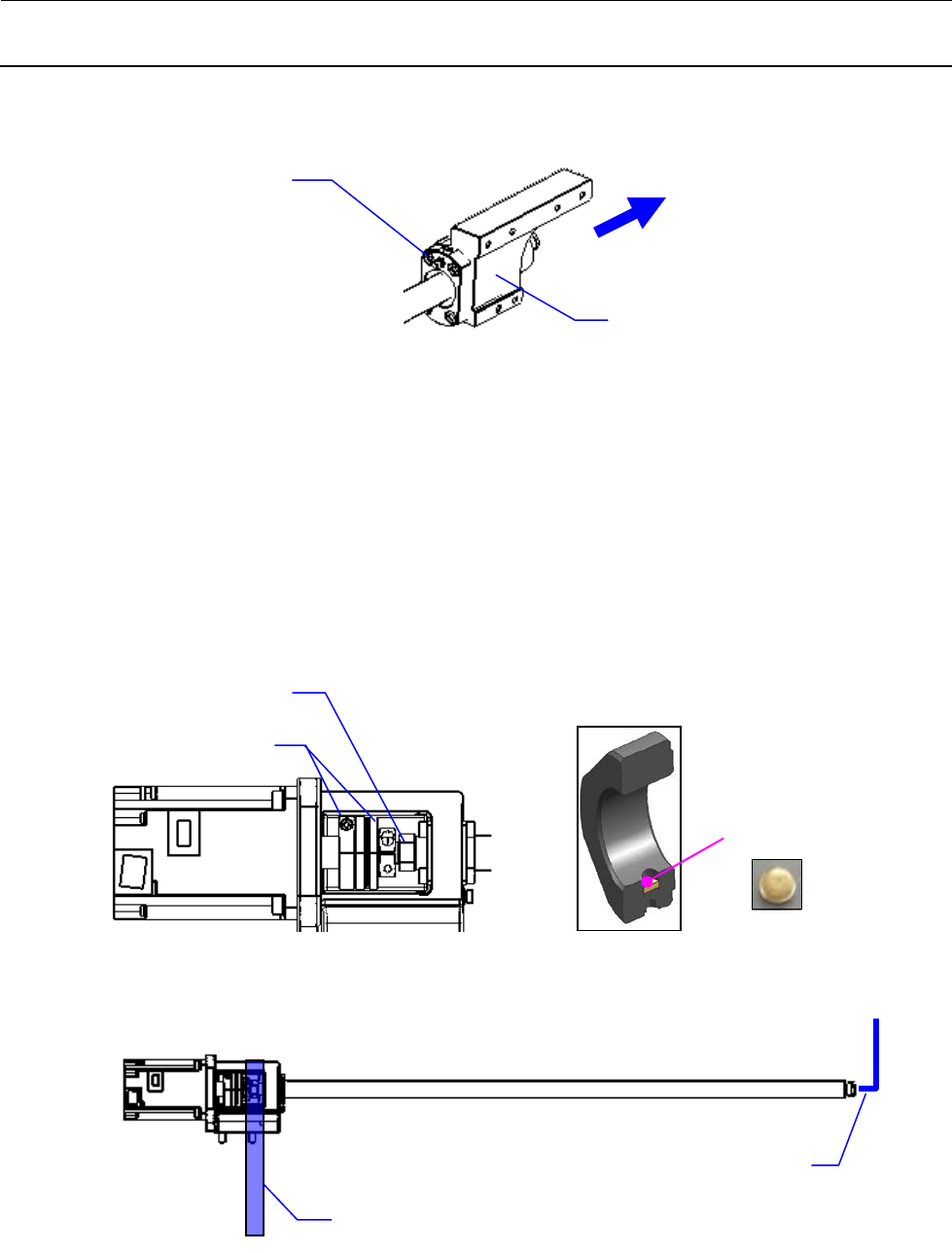

7） 拆下用于组装滚珠丝杠螺母的 M6 螺丝（4 个），卸下托架。
8） 松开联轴节的螺丝。松开止动螺丝并拆下止动螺丝、定位块，松开锁定螺母。
锁定螺母要用扳手松，反侧要将六角扳手插入六角孔内旋松。
※拆下止动螺丝后，请注意不要丢失定位块。
定位块与锁定螺母是套件。
【锁定螺母（货号：40093876）】
M6 螺丝（4
个）
滚珠丝杠螺母托架
扳手
六角扳手
定位块
锁定螺母
联轴节止动螺丝
