维修调整要领书
2-15
2-2-3
同步皮带的更换
2-2-3-1
同步皮带Z的更换
更换了同步皮带 Z 之后，需要重新输入 Z 轴高度有关和激光有关的 MS 参数。（输入项目请参照第 2-4
项【更换贴装头后的从新调整】。）
更换同步皮带的操作顺序与 6 吸嘴贴装头相同。请参照 2-1-3-1【同步皮带 Z 的更换】。

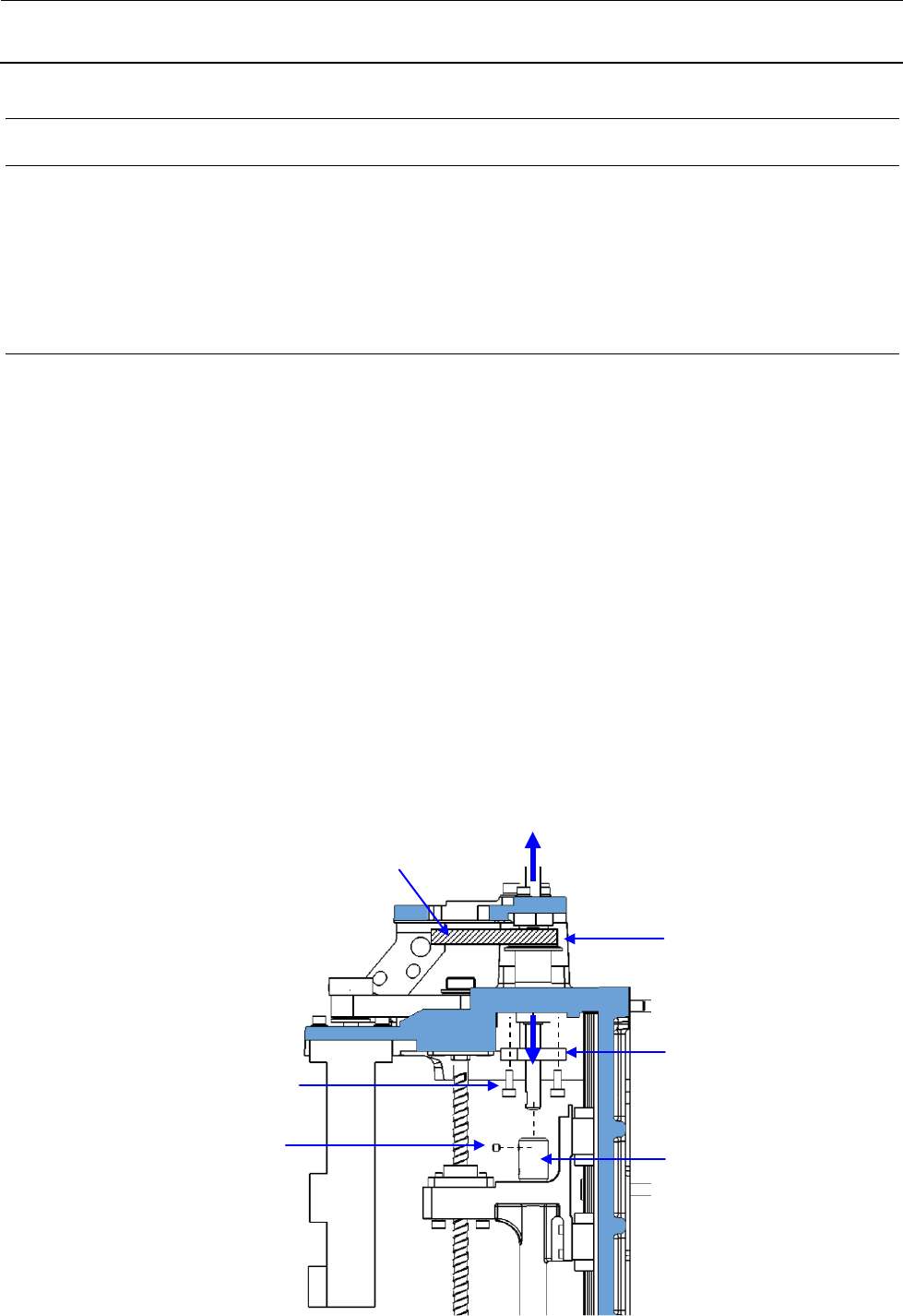

2-2-3-2
同步皮带θ的更换
更换了同步皮带θ之后，需要重新输入轴的原点有关的 MS 参数。
（输入项目请参照第 2-4 项【更换贴装头后的从新调整】。）
1） 实施 2-2-2-2 项的 1）～3），拆下θ电动机。
2） 松开 IC 花键皮带轮的止动螺丝（2 个）。
3） 拆下轴承座 L（或 R）。
4） 将花键轴从联轴节中拆下。
5） 花键套组件要一面拆花键皮带轮一面向下拉，花键轴要朝上拔。
6） 更换同步皮带 θ。
7） 组装请按相反的步骤进行。
※ 在固定轴承座 L(R)时，请确认轴的旋转无障碍。
※ 请确认花键链轮无松动。
※ 皮带张力，请按照 2-2-2-2 项进行调整。
IC 同步皮带 T (40132701)
IC 花键皮带轮
轴承座 L(R)
内六角螺栓 M3 L=8
止动螺丝 M3 L=3
联轴节
维修调整要领书
2-16
2-2-4
LNC120 的更换
更换了 LNC120 之后，需要重新输入激光有关的 MS 参数。
（输入项目请参照第 2-4 项【更换贴装头后的从新调整】。）
1） 实施第 2-1-1 项的 1）～6），将驱动器箱抬起到上部并固定。
2） 拆下 LNC 支架侧面（左右两侧）的扩散器底座安装螺丝，拆下前后方的扩散器底座。
3） 拆下 LNC120。
4） 组装请按相反的步骤进行。
※ 安装前，请尽可能除去 LNC 支架上附着的 LOCTITE 粘结剂。
※ 安装 LNC120 时，请将 LNC 支架的销子放入定位孔，定位后固定。
※ 请在 LNC120 安装螺丝上涂敷 LOCTITE 粘结剂 243 后，以紧固扭矩①2.4N・m、②1.0N・m 固定。
LNC120（40129658）
①内六角螺栓 M3 L=16
②内六角螺栓 M4 L=12
扩散器底座
圆头螺丝 M4 L=6
维修调整要领书
2-17
5） 接通电源后，请确认 LNC120 背侧的 LED5 和 7 亮绿色灯。
名称
功能
状态
LED7 以太网的连接状态 ･如以太网已连接，亮绿色灯。
LED6 以太网的通信状态 ･以太网正常通信时以黄色闪烁。
LED5 传感器与主机通信及图像识别的准备状态 ･设备驱动程序启动后立即以红色闪烁。
･当以太网连接无效时，保持红色。
･一旦传感器可从主机接受指令，即变为绿色。
LED4 设备驱动程序初始化的状态 ･电源接通时亮红色灯。
･当设备驱动程序尚未下载时，电源接通后保持亮红色灯。
･当设备驱动程序的读入失敗时，红色与黄色交错闪烁。
LED4
LED5
LED7
LED6
