维修调整要领书
5-13

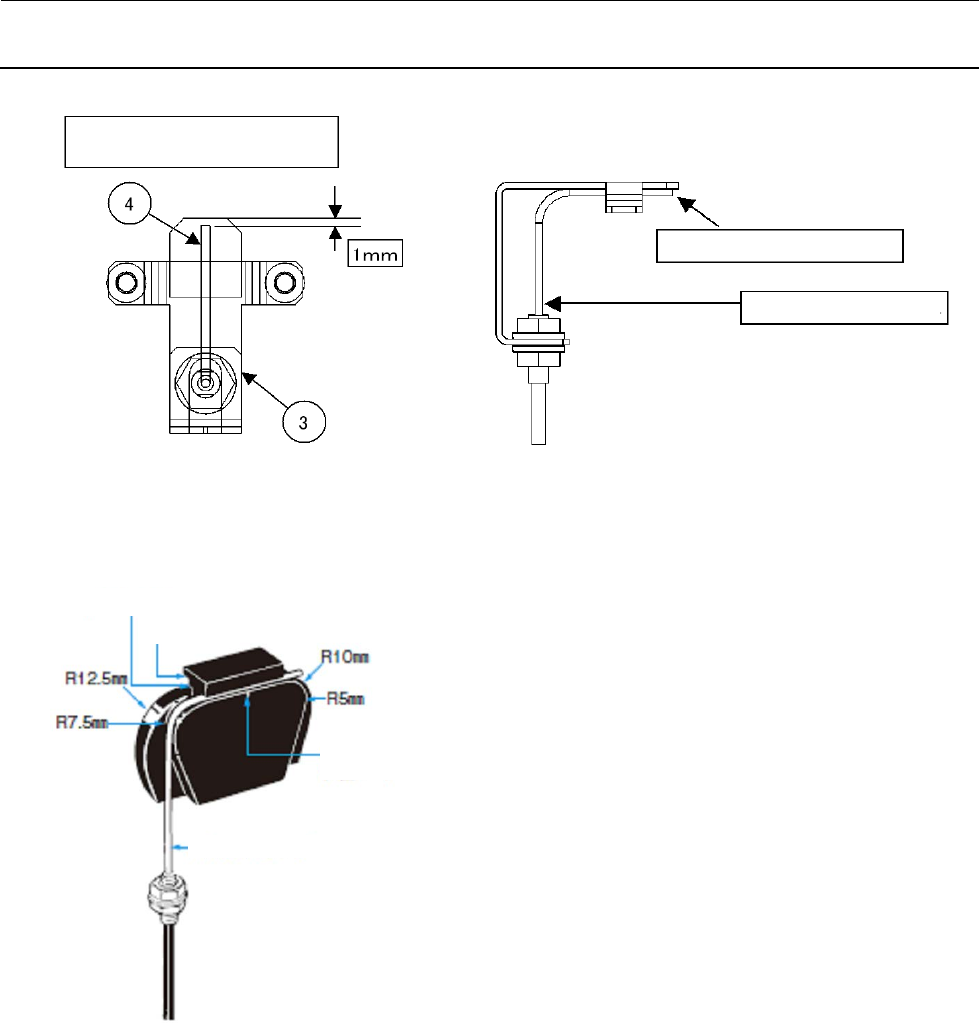

图 5-7-1-3 光纤的装配尺寸 图 5-7-1-4 光纤的装配
图 5-7-1-5 光纤弯曲治具
要在④光纤从③板金缩进 1mm
左右的位置上固定。
光纤装在上面
光纤往板金侧
Φ1.2mm 以下
Φ1.3mm 以上
光纤前端
位置标记
不锈钢管
维修调整要领书
5-14
5-7-2
后侧STOP传感器光纤的更换
1） 请从传感器放大器中拔出光纤。
2） 松开④螺丝 3 个，把②后侧 STOP 传感器光纤连同③FIBER_BRACKET_R 一起拆下。
3） 松开②后侧 STOP 传感器光纤的螺母，从③FIBER_BRACKET_R 中拆下②后侧 STOP 传感器光纤。
4） 把新的②光纤如下图所示弯曲。请使用光纤附带的治具。
5） 如下图所示把②光纤组装到③FIBER_BRACKET_R。
6） 安装③FIBER_BRACKET_R。
7） 请把②光纤的另一端连接到放大器。②光纤请用光纤附带的刀具切断前端之后插入传感器放大器。
注） 调整传感器位置后，电缆要用束线带固定，注意防止过于拉紧或过于松弛。弯曲②光纤的位置在
前侧和后侧是不同的，故请注意。

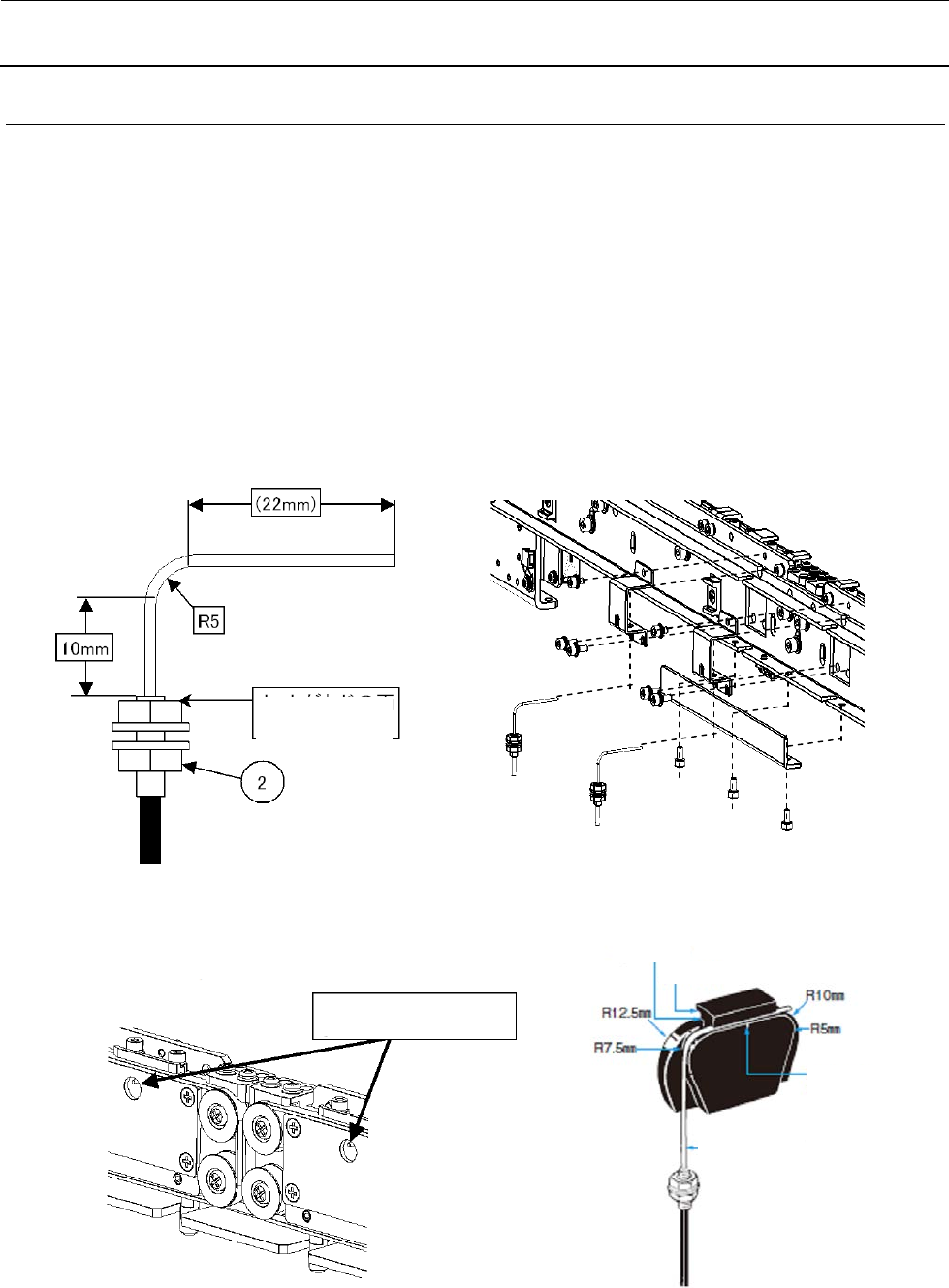

图 5-7-2-1 光纤弯曲尺寸 图 5-7-2-2 光纤的安装
图 5-7-2-3 光纤的安装 图 5-7-2-4 光纤弯曲治具
确认夹紧机构部
上下不会接触②
Φ1.2mm 以下
Φ1.3mm 以上
光纤前端
位置标记
不锈钢管
螺母端面与
螺丝相平
维修调整要领书
5-15
5-7-3
光纤放大器的更换
（1）光纤装配到放大器中
1） 请抬起放大器装置上部的杠杆。
2） 请将光纤牢牢地插入放大器装置的深部，揿下杠杆。
注） 装配时请不要搞错投光侧和受光侧。
注） 请用光纤附带的割刀切断光纤传感器的前端，然后插入放大器。

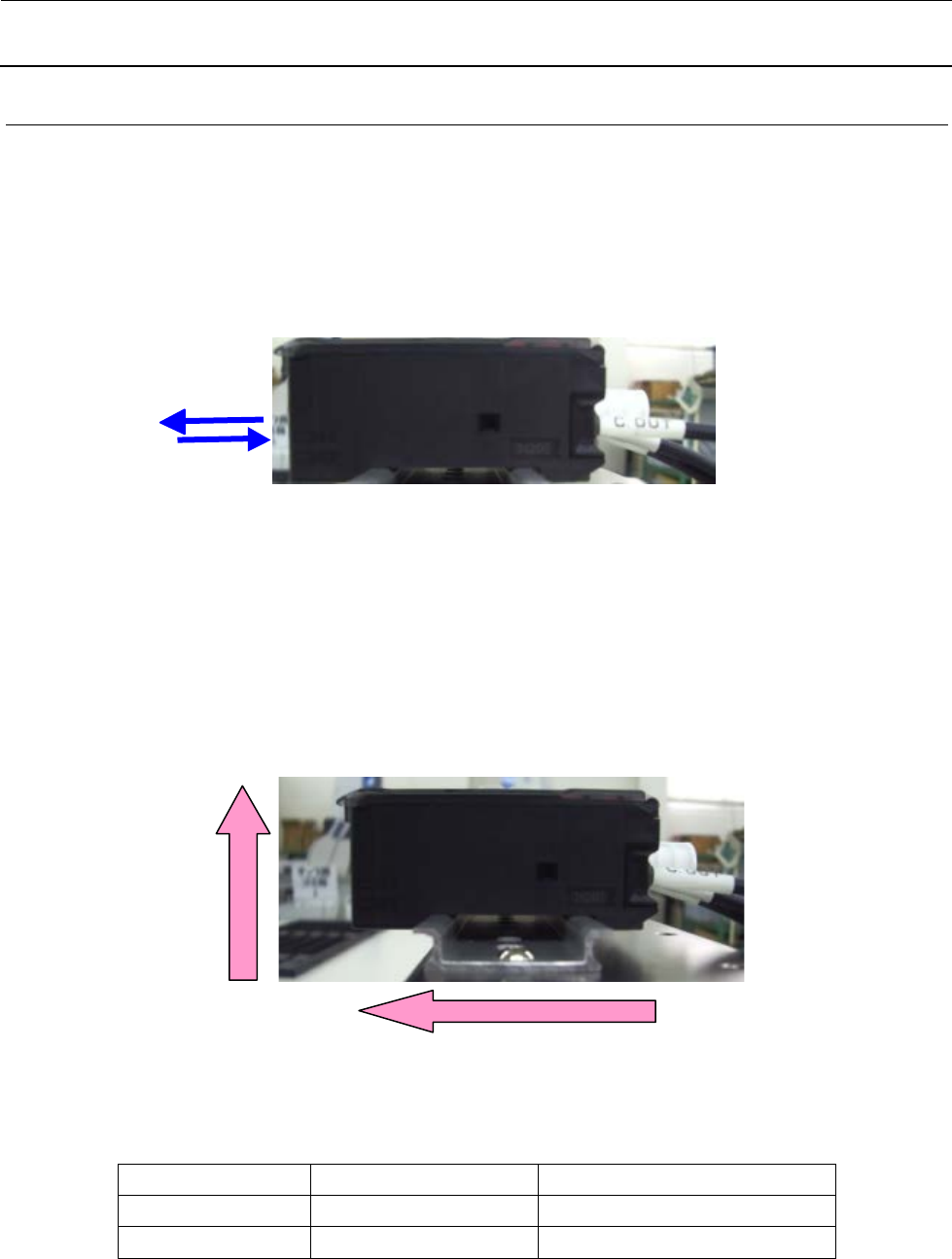

图 5-7-3-1 光纤的放大器
（2）放大器装置的拆卸和安装
1） 将放大器装置推入光纤插入侧。
2） 推入后把光纤插入侧抬起就可卸下放大器。
3） 安装时，将电缆侧的卡爪挂在 DIN 轨道上，把光纤插入侧向下方推入。
4） 放大器装置的安装順序请参照图 5-7-3-2。
图 5-7-3-2 放大器装置的拆卸和安装
表 5-7-3-1 放大器装置货号
放大器装置 货号 连接器标记
左光纤用 40094541 CN68（涂满 69）
右光纤用 40094541 CN69（涂满 68）
投光
受光
①
②
