维修调整要领书 2- 14 T 电动机板 内六角螺栓 M3 L=8 止动螺丝 M3 L=3 IC_T 皮带轮 电动机凸面 皮带轮端面 批号（印刷字） 电动机轴标记位置 （转轴 D 形切面为图示位置） 批号
维修调整要领书
2-13

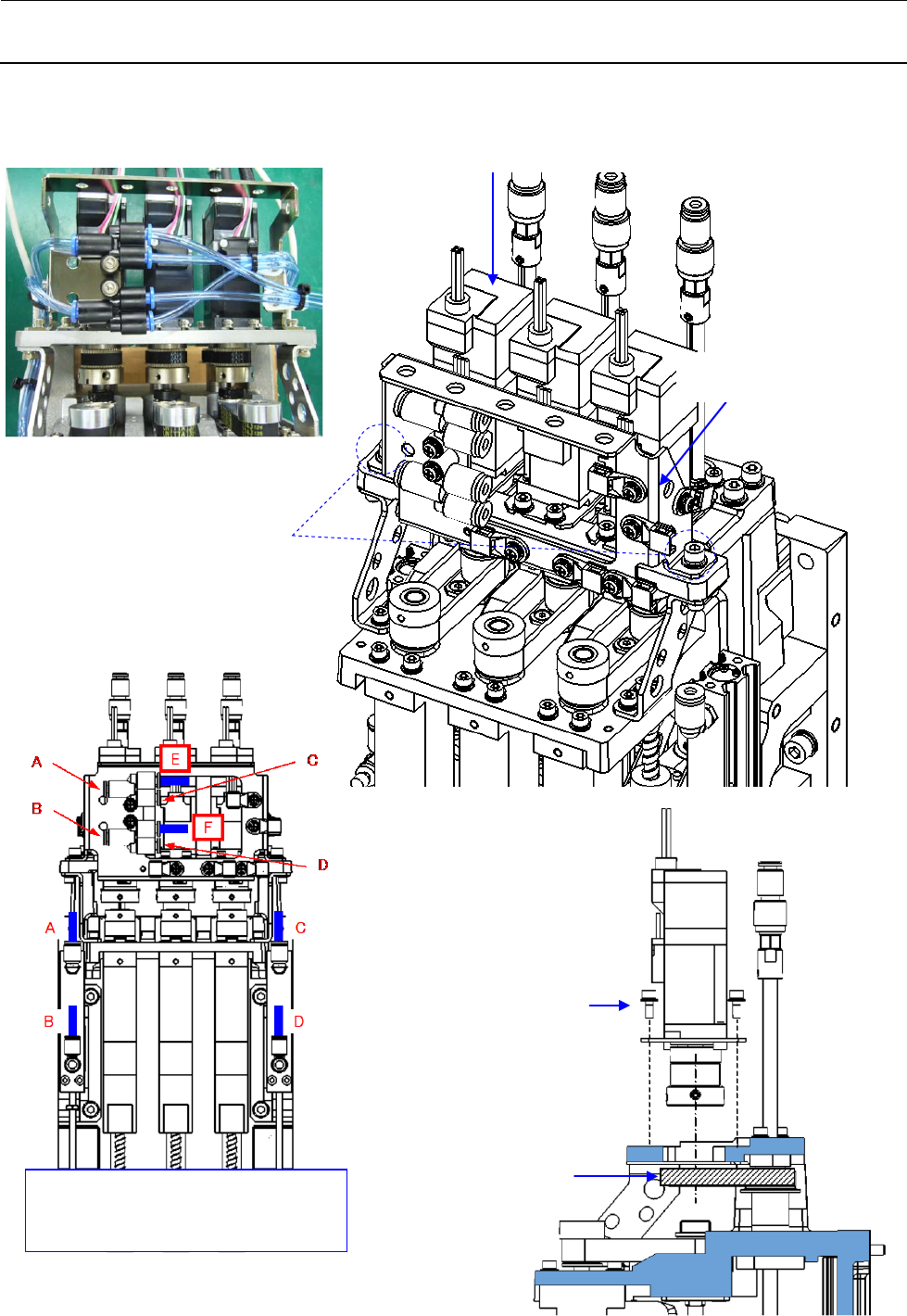

E 部 → 电磁阀【A 通道：上侧】
F 部 → 电磁阀【B 通道：下侧】
带垫片内六角螺栓
M3 L=8
IC 同步皮带 T
（40132701）
θ电动机（40133143）
TM 电缆撑架
带垫片内六角螺栓 M4 L=8
维修调整要领书
2-14

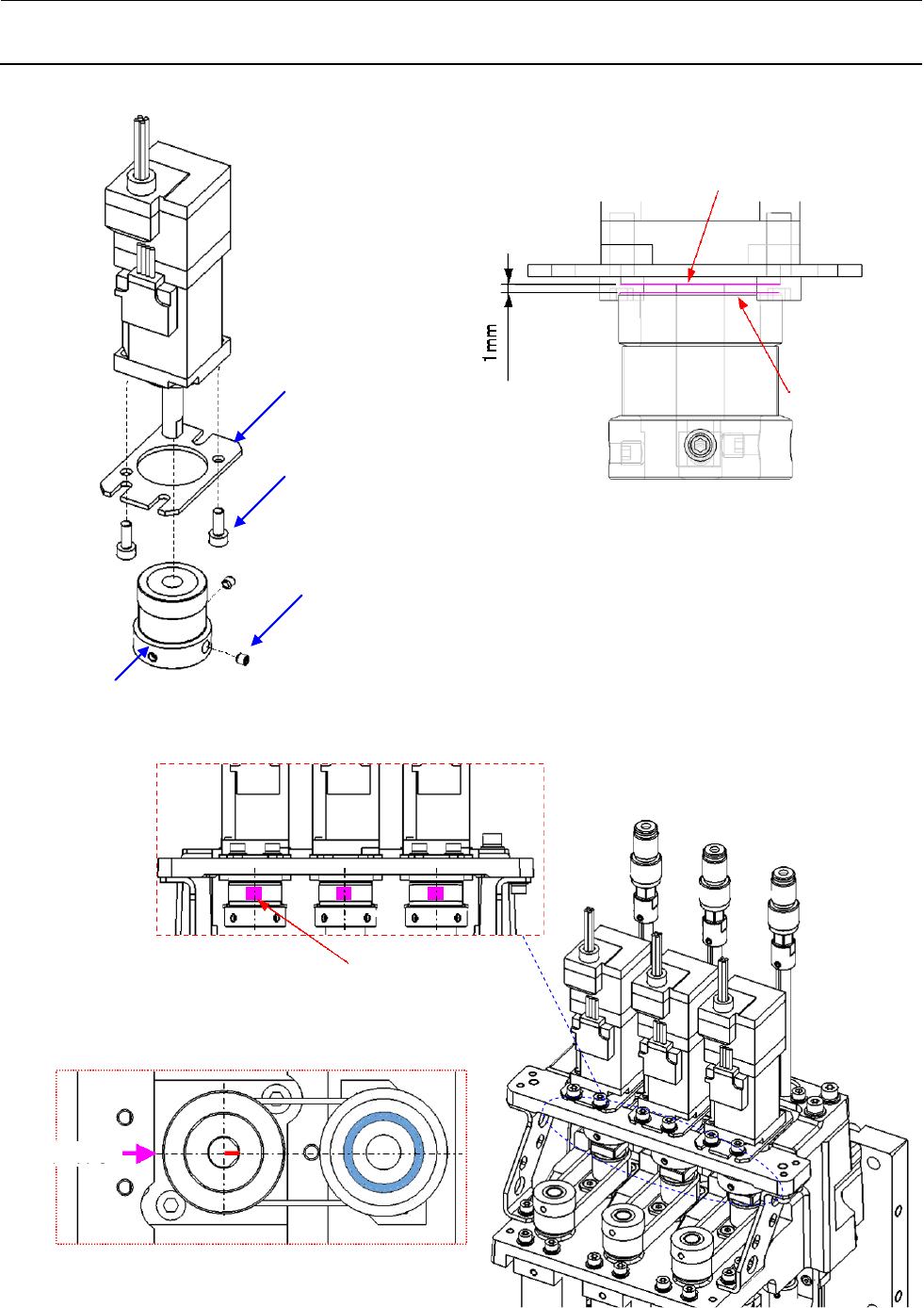

T 电动机板
内六角螺栓 M3 L=8
止动螺丝 M3 L=3
IC_T 皮带轮
电动机凸面
皮带轮端面
批号（印刷字）
电动机轴标记位置
（转轴 D 形切面为图示位置）
批号
维修调整要领书
2-15
2-2-3
同步皮带的更换
2-2-3-1
同步皮带Z的更换
更换了同步皮带 Z 之后，需要重新输入 Z 轴高度有关和激光有关的 MS 参数。（输入项目请参照第 2-4
项【更换贴装头后的从新调整】。）
更换同步皮带的操作顺序与 6 吸嘴贴装头相同。请参照 2-1-3-1【同步皮带 Z 的更换】。
2-2-3-2
同步皮带θ的更换
更换了同步皮带θ之后，需要重新输入轴的原点有关的 MS 参数。
（输入项目请参照第 2-4 项【更换贴装头后的从新调整】。）
1） 实施 2-2-2-2 项的 1）～3），拆下θ电动机。
2） 松开 IC 花键皮带轮的止动螺丝（2 个）。
3） 拆下轴承座 L（或 R）。
4） 将花键轴从联轴节中拆下。
5） 花键套组件要一面拆花键皮带轮一面向下拉，花键轴要朝上拔。
6） 更换同步皮带 θ。
7） 组装请按相反的步骤进行。
※ 在固定轴承座 L(R)时，请确认轴的旋转无障碍。
※ 请确认花键链轮无松动。
※ 皮带张力，请按照 2-2-2-2 项进行调整。
IC 同步皮带 T (40132701)
IC 花键皮带轮
轴承座 L(R)
内六角螺栓 M3 L=8
止动螺丝 M3 L=3
联轴节
