维修调整要领书 12 - 65 ● 更换吸排气 阀 1 ） 拆下阀挡。 2 ） 拆下吸排气 阀，更换新的 吸排气阀。 ※盖子的安装， 请按照更换垫圈的步 骤 实施。 要 更换 其他损耗配件 时， 不要关闭盖子， 请参考各部 位的更换 工程 项目 阀挡 吸排 气阀
维修调整要领书
12-64
●更换垫圈
1） 拆下泵头盖的 4 根(左右合计 8 根) 六角凹头螺栓 (M6×95)。
2） 拆下泵头盖内侧的 2 个黑色垫圈，更换新垫圈。
※请确认垫圈已嵌入泵头盖的垫圈沟内。
3） 请以 5.ON・m 的力量对角拧紧泵头盖固定用的六角凹头螺栓(M6×95)。
※要更换其他损耗配件时，不要关闭盖子，请参考各部位的更换工程项目。
●更换 O 环 P-1O
1） 按照更换垫圈的相同要领拆下泵头盖、连接管。
2） O 环 P-1O 要安装在连接泵头盖之间的连接管上。
3） 进行更换，插入连接管时请注意不要损伤 O 环。（每 1 根两侧 2 处）
※更换前，请清扫连接管的 O 环沟槽、泵头的连接管安装孔。盖子的安装，请按照更换垫圈的步骤
实施。要更换其他损耗配件时，不要关闭盖子，请参考各部位的更换工程项目
泵头盖内侧
垫圈
泵头盖
内六角螺栓(M6×95)
连接管
O 环 P-10
维修调整要领书
12-65
●更换吸排气阀
1） 拆下阀挡。
2） 拆下吸排气阀，更换新的吸排气阀。
※盖子的安装，请按照更换垫圈的步骤实施。要更换其他损耗配件时，不要关闭盖子，请参考各部
位的更换工程项目
阀挡
吸排气阀
维修调整要领书
12-66

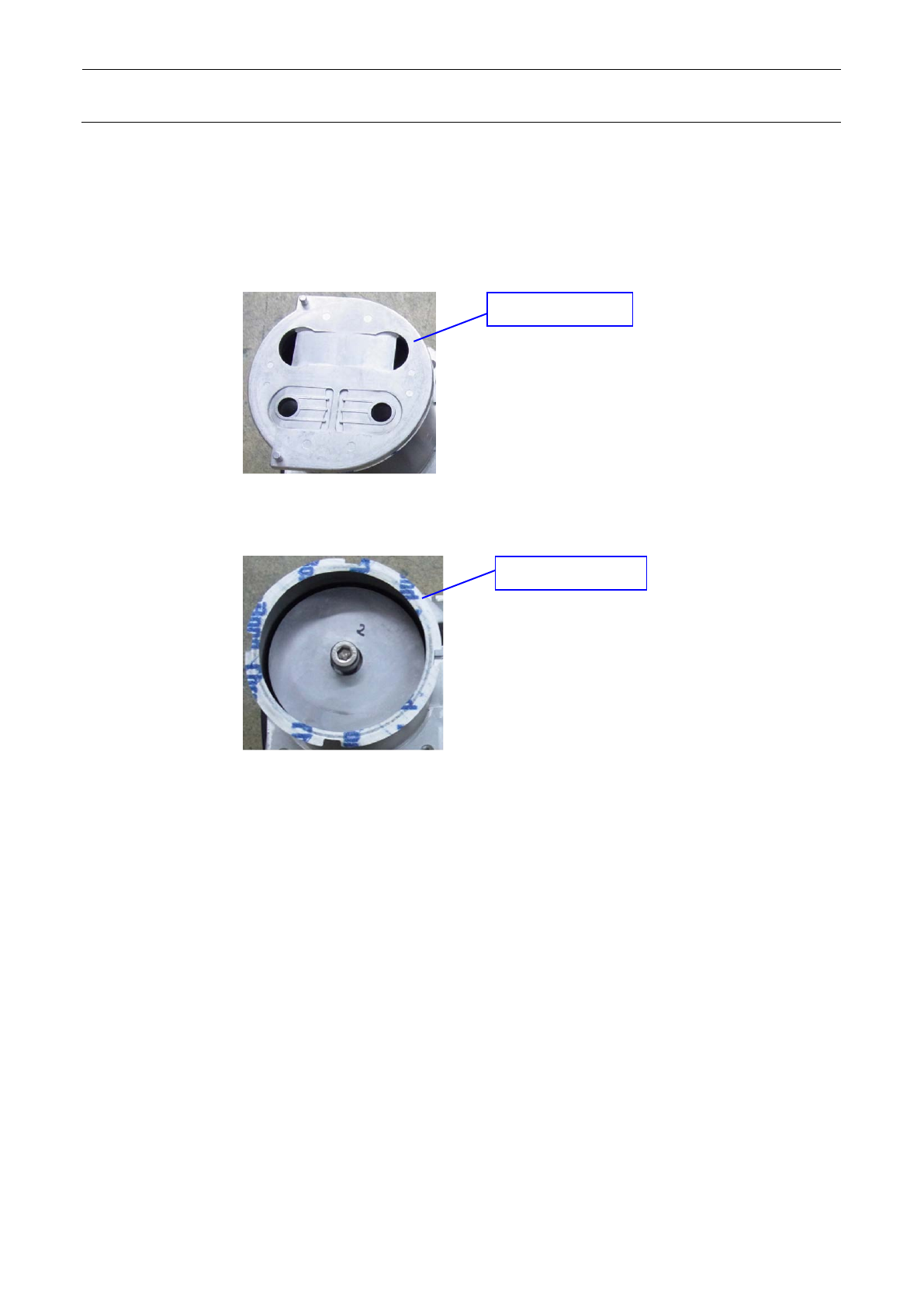

●更换气缸垫圈
1） 拆下气缸板。
2） 拆下气缸垫圈，更换新气缸垫圈。
※盖子的安装，请按照更换垫圈的步骤实施。要更换其他损耗配件时，不要关闭盖子，请参考各部
位的更换工程项目
气缸板
气缸垫圈
