维修调整要领书 1- 22 1-5 - 2 更换 1 ） 拆下 M4 圆头螺丝，卸下贴装头主护罩。 拆下用于固定拖链电缆的 FC 支架。拆下 M5 埋头螺钉和 M4 带垫片螺丝。 2 ） 拆下 M5 圆头螺丝，拆下 FC 支架 X_B 。拆下 M5 带垫片螺丝，拆下 FC 支架 Y_U 。 M4 带垫片螺丝 M4 圆头螺丝 贴装头主护罩 M5 埋头螺钉 M5 圆头带垫片螺丝 FC 支架 X_B FC 支架 Y_U
维修调整要领书
1-21
2） Y 轴组成

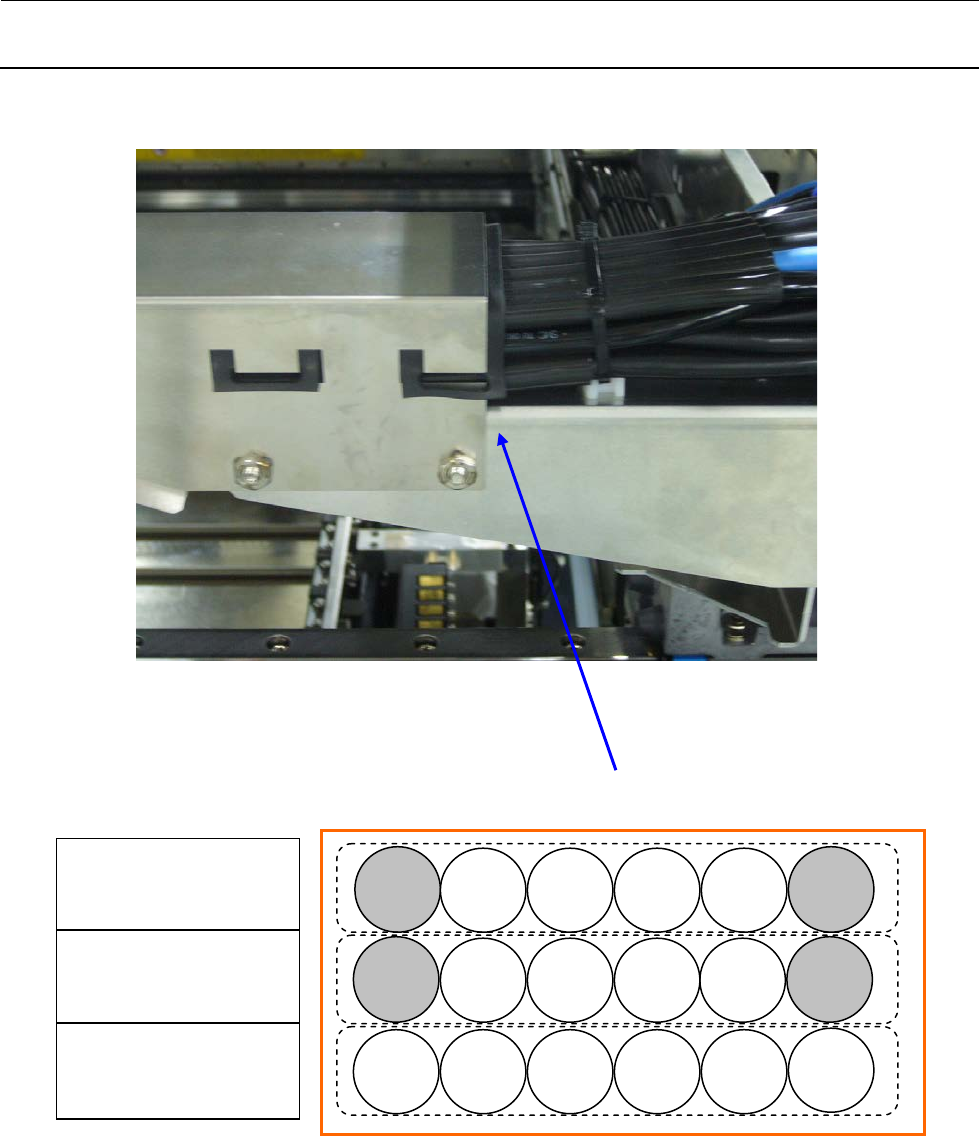

截面图
CN1A
（光缆）
40129130
XY BEAR CABLES ASM1
40129131
XY BEAR CABLES ASM2
EPV-1
(LAN)
LNC-1
(LAN)
40129132
Y BEAR CABLES ASM
YL-MTR2
CN0610
CN0601
CN0614
X-ENC2
CN1228
CN0719
FG
CN0719
FG
YL-ENC2
YR-ENC2
CN1221
CN1222
CN1224
CN1230
X-MTR2
X-ENC5
CN1226
YL-MTR4
YR-MTR5
YR-MTR2
0.5Mpa
负压
负压
负压
维修调整要领书
1-22
1-5-2
更换

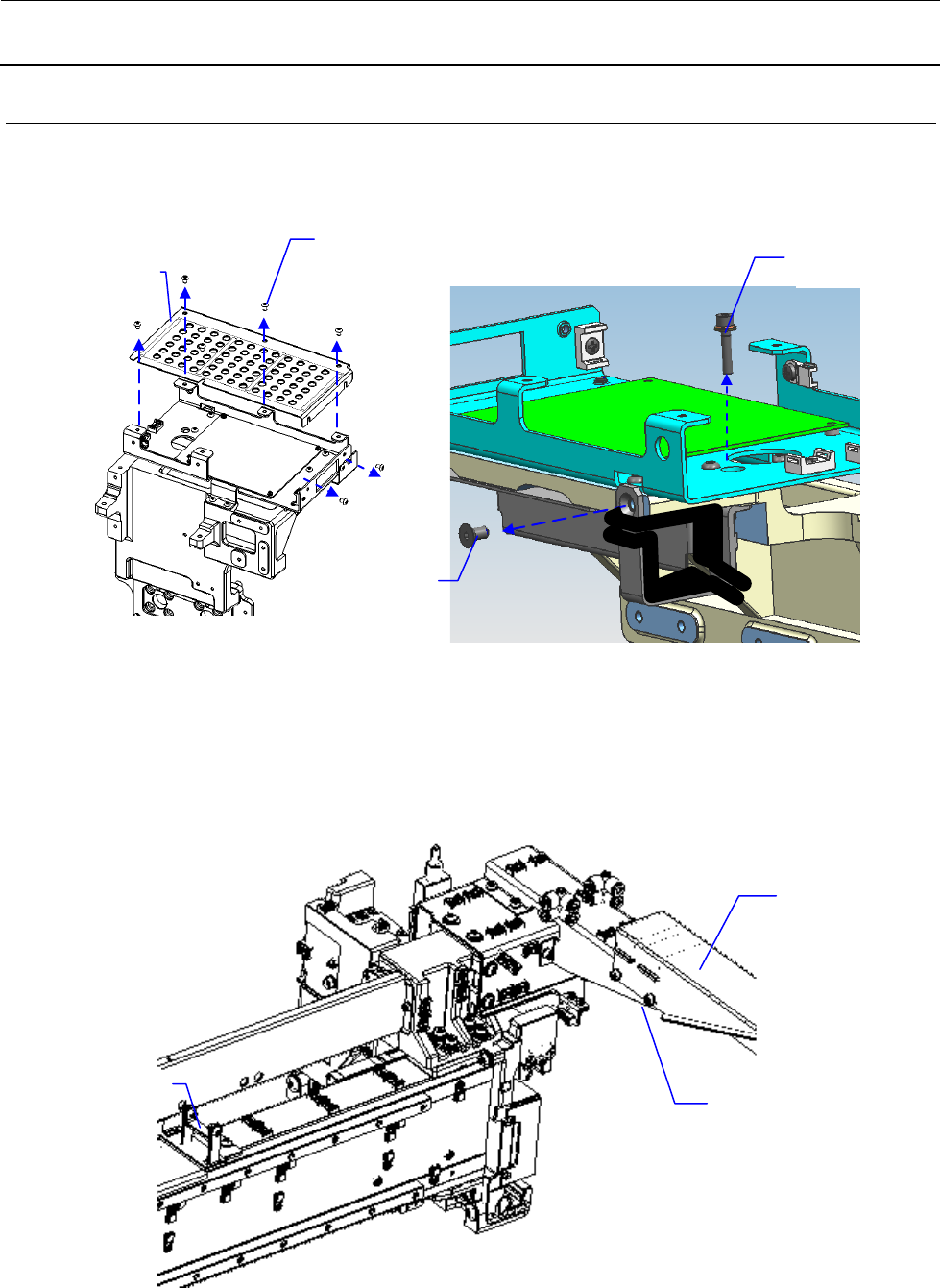

1） 拆下 M4 圆头螺丝，卸下贴装头主护罩。
拆下用于固定拖链电缆的 FC 支架。拆下 M5 埋头螺钉和 M4 带垫片螺丝。
2） 拆下 M5 圆头螺丝，拆下 FC 支架 X_B。拆下 M5 带垫片螺丝，拆下 FC 支架 Y_U。
M4 带垫片螺丝
M4 圆头螺丝
贴装头主护罩
M5 埋头螺钉
M5 圆头带垫片螺丝
FC 支架 X_B
FC 支架 Y_U
维修调整要领书
1-23

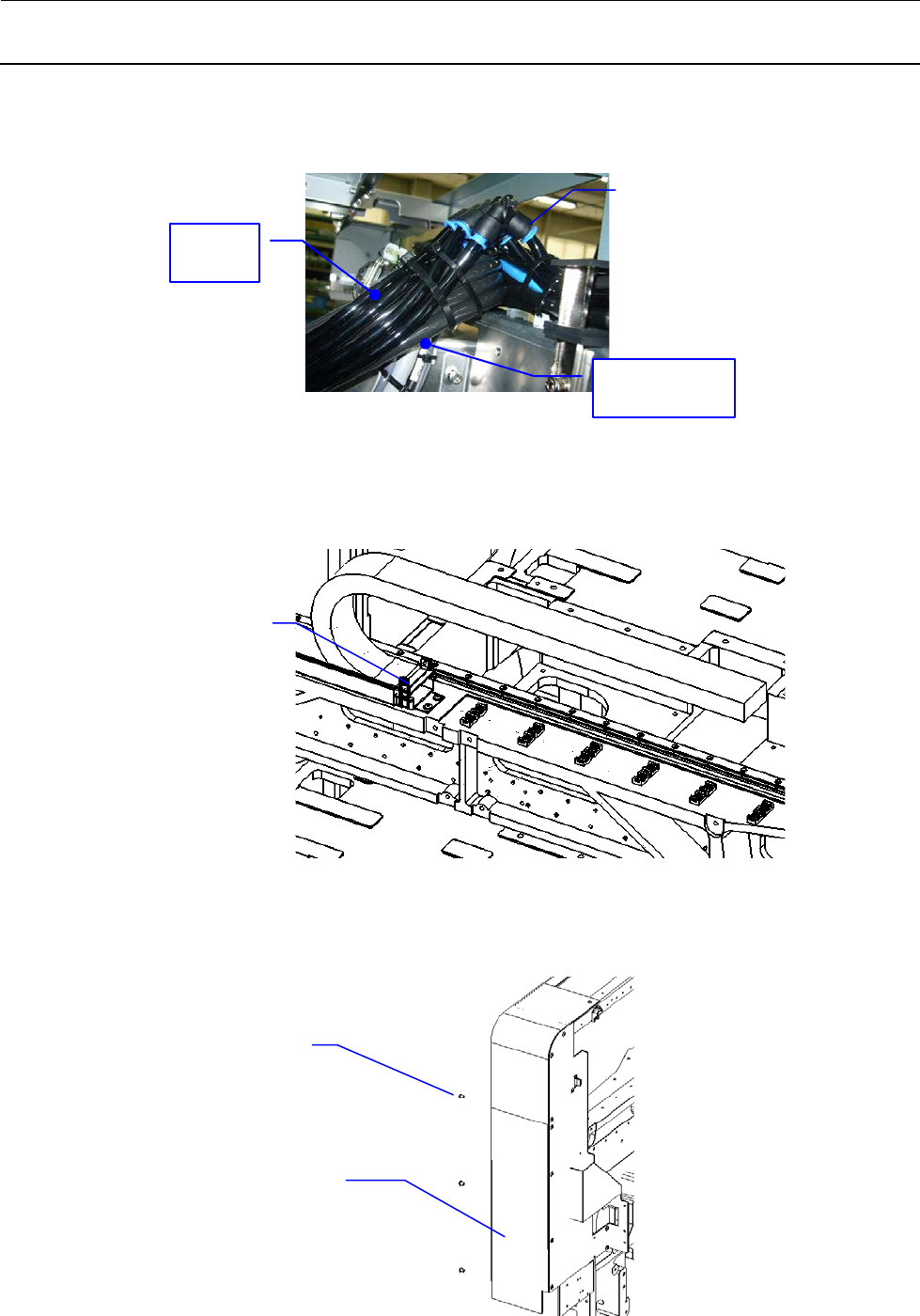

3） 卸下贴装头侧的连接器、空气管子。如果只是更换扁空气管子，前述的 FC 支架 Y_U 可以不拆下，
只要拆下弯管部即可。
4） 拆下 M5 螺丝，卸下 FC 支架 YB。
5） 拆下 M4 圆头螺丝，拆下护罩 FUL 外侧板，卸下连接器。
弯管
0.5Mpa
剩下的为负压
FC 支架 B
M5 螺丝
M4 圆头螺丝
护罩 FUL 外侧板
