维修调整要领书
11-2
11-1-2

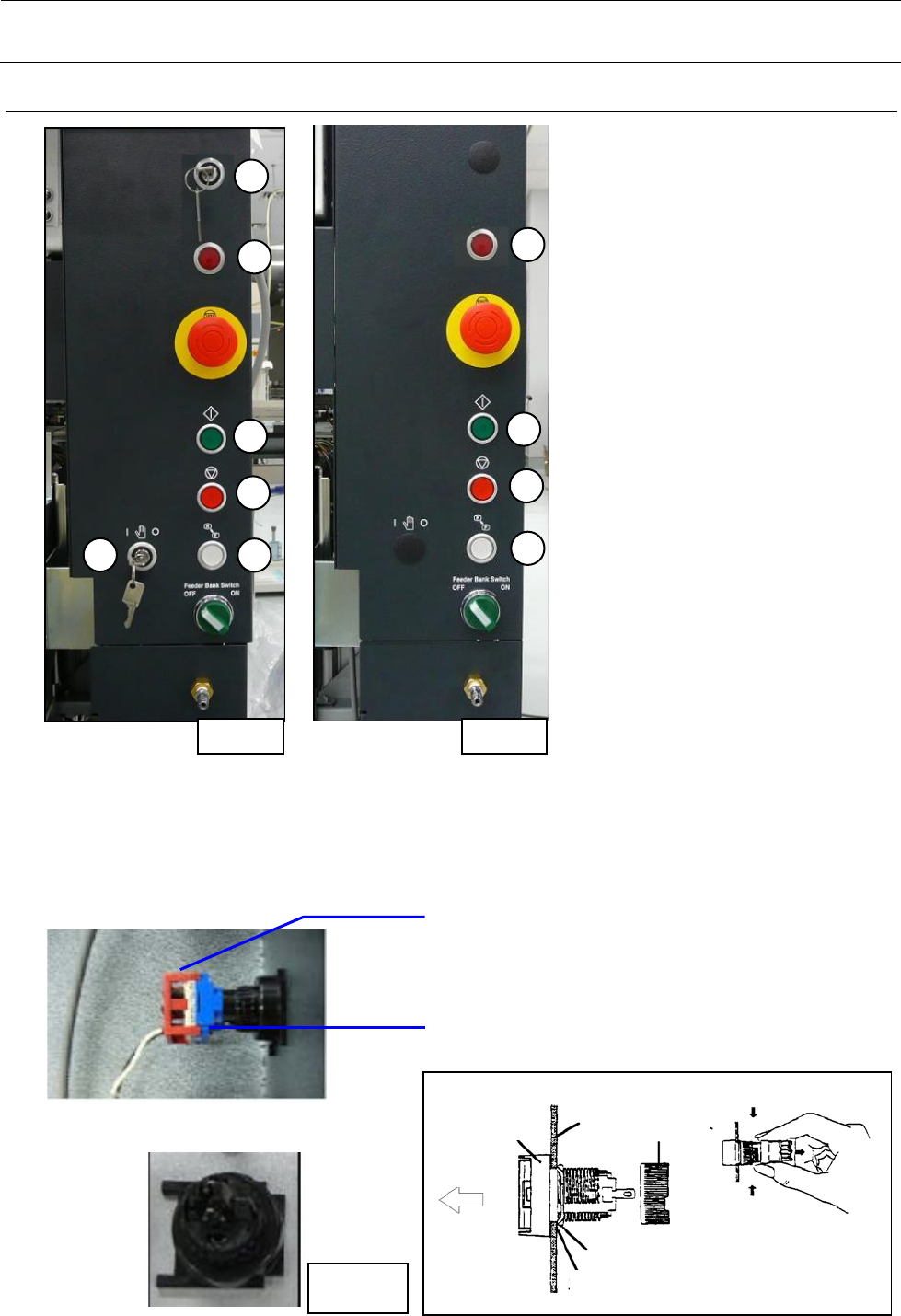

按钮开关的更换
① 共面激光电源开关
(装有共面选购项时)
② 共面激光 ON 指示灯
(装有共面选购项时)
③ 开始/原点开关
④ 停止开关
⑤ 切换前后操作开关
(装有背面操作装置时)
⑥ 钥匙开关
1) 要卸下开关时，先将终端外罩向开关一侧按进去，再拔出元件。
2) 从外罩内侧卸下开关的根部（安装螺母），从外罩表面将盒子拉出，进行更换。
3) 安装时，请按逆向步骤进行。
4) 开关内侧的安装方向如下图所示。
终端外罩
元件
2
3
5
4
前侧
1
6
后侧
2
3
5
4
回す
回す
凹部为左侧
拆卸开关
外罩内侧
面板
外壳
拔出
防旋转金属件
安装螺母
旋转
旋转
边缘部
沟
维修调整要领书
11-3
11-2
紧急停止开关的更换
1) 紧急停止开关的拆卸方法：先确认操作单元按钮没有被按下，再拆下手把制动器，扳倒锁把解
锁后，即可从操作部把接触单元卸下，请把锁紧的螺母拧松，卸下操作部。
2) 卸下电缆，更换开关。
(仅更换开关时为 HA006490000。)
3) 安装方法：拆下锁定螺母，确认橡皮垫圈正常安装后，将操作部从面板前面穿过面板孔。 使
操作单元的 TOP 标记朝正上方，拧紧锁定螺母。
再安装接触单元，提起锁定杆锁定，安装好拉杆制动器。
4) 如果是 EN 规格机型，请插入开关固定螺栓 (HA006260010)。
更换位置. 品号 品名 每台数量
前/后 40129025 EMG SW CABLE ASM 2
前/后(单个开关) HA006490000 SWITCH 2
紧急停止开关
ロックナット
※ 请将面板缺口部位、操作单元 TOP 标记一侧 G 部、
防旋转▲标记位置对齐。
突出部(▲标记)一侧
防旋转环
TOP 标记
G
部（无螺丝）部位沟槽
手把制动器
接触单元
拆下
螺母锁紧
面板
旋具
手把制动器
锁把
锁
定
维修调整要领书
11-4
11-3
外罩开关的更换
1) 请从转接连接器上拔下①开外罩的开关连接器。
2) 切断束线带，拆下 M4 螺栓，更换①外罩的开关主体。
3) 安装时，请按逆向步骤进行。
※ 安装后，请确认安装在安全护罩上的②安全开关钥匙是否正确地插在护罩开关上。
这个安全开关钥匙事关安全，使用特殊螺丝(钥匙螺丝)不易拆卸。要调整时必须使用专用的扳手
(六角扳手(40080491))。
①
A
前
后
前
后
②前侧
安全护罩
②后侧
