维修调整要领书 12 - 56 12 - 11 E BANK RELAY PCB ASM ( 40 128876 ) 12 -11-1 基板外观 图 12-11-1-1 显示 E BA NK RELA Y PCB ASM 的外观图 。 请参考此图进行 下一项的 SW 类设定、可调 电阻 的调整。 图 12-11-1-1 E BANK R ELAY PC B ASM 12 -11-2 SW 的设定 SW 交纳 时已设定好，请 在安装前 再…
维修调整要领书
12-55
12-10-2
HEAD RELAY PCB ASM (40128874)
【功能】
①取得真空传感器的值。
②取得 θ 原点线传感器的值。 (12 吸嘴 Head、3 吸嘴 Head)
③取得吸嘴上升传感器的值。
④使真空用电磁阀动作。
⑤使吹气用电磁阀动作。
⑥使 LNC 的 LED ON/OFF。
⑦开始拍摄时向 EPV 传送触发信号。 (12 吸嘴 Head、6 吸嘴 Head)
⑧取得 Z（轴）锁定时检出基板的值。(12 吸嘴 Head)
⑨与 4 轴一体型伺服放大器进行通信。
※与 4 轴一体型伺服放大器的通信内容如下。
・真空用电磁阀的 ON/OFF 信息
・吹气用电磁阀的 ON/OFF 信息
・EPV 用的开始拍摄触发信号的时机信息
【DIP 开关类的设定】
SW2 用于确认 REV 功能。
没有更换时需要设定的 DIP 开关类。
【更换后的调整项目】
更换后无须调整。
维修调整要领书
12-56
12-11
E BANK RELAY PCB ASM (40128876)
12-11-1
基板外观
图 12-11-1-1 显示 E BANK RELAY PCB ASM 的外观图。
请参考此图进行下一项的 SW 类设定、可调电阻的调整。
图 12-11-1-1 E BANK RELAY PCB ASM
12-11-2
SW的设定
SW 交纳时已设定好，请在安装前再进行确认作业。
SW1,2 用于功能 REV，请参见 REV 管理表(4O129496)。
12-11-3
可调电阻的调整
可调电阻的调整，由于在基板交纳时已调整，请在安装到装置时再进行设定电压值的确认操作。参见
“RX-6/RX-6B/RX-6R_QA 表 EO9_E BANK RELAY 基板 VAC 传感器级别调整”。
1
2
2
3
2
4
O
N
5
2
6
7
2
8
DSW3
1
2
2
3
2
4
O
N
5
2
6
7
2
8
DSW4
维修调整要领书
12-57
12-12
其他
12-12-1
LIGHT CONTROL PCB ASM (40132991)
【功能】
本基板对底座框架上设置的 VCS 单元各照明的亮灯・熄灭及光量进行调整。
选择选购项高分辨率摄像机时，可对照明位置切换气缸的驱动及位置检测传感器进行读入。本基板每
1 个 VCS 单元均需要 1 块。
【DIP 开关类的设定】
SW2 用于功能 REV 的确认。
SW3 为前/后切换用开关。交纳时设定为前面用，要配置在后面时，请进行 DIP 开关的设定。详情参见
下图。

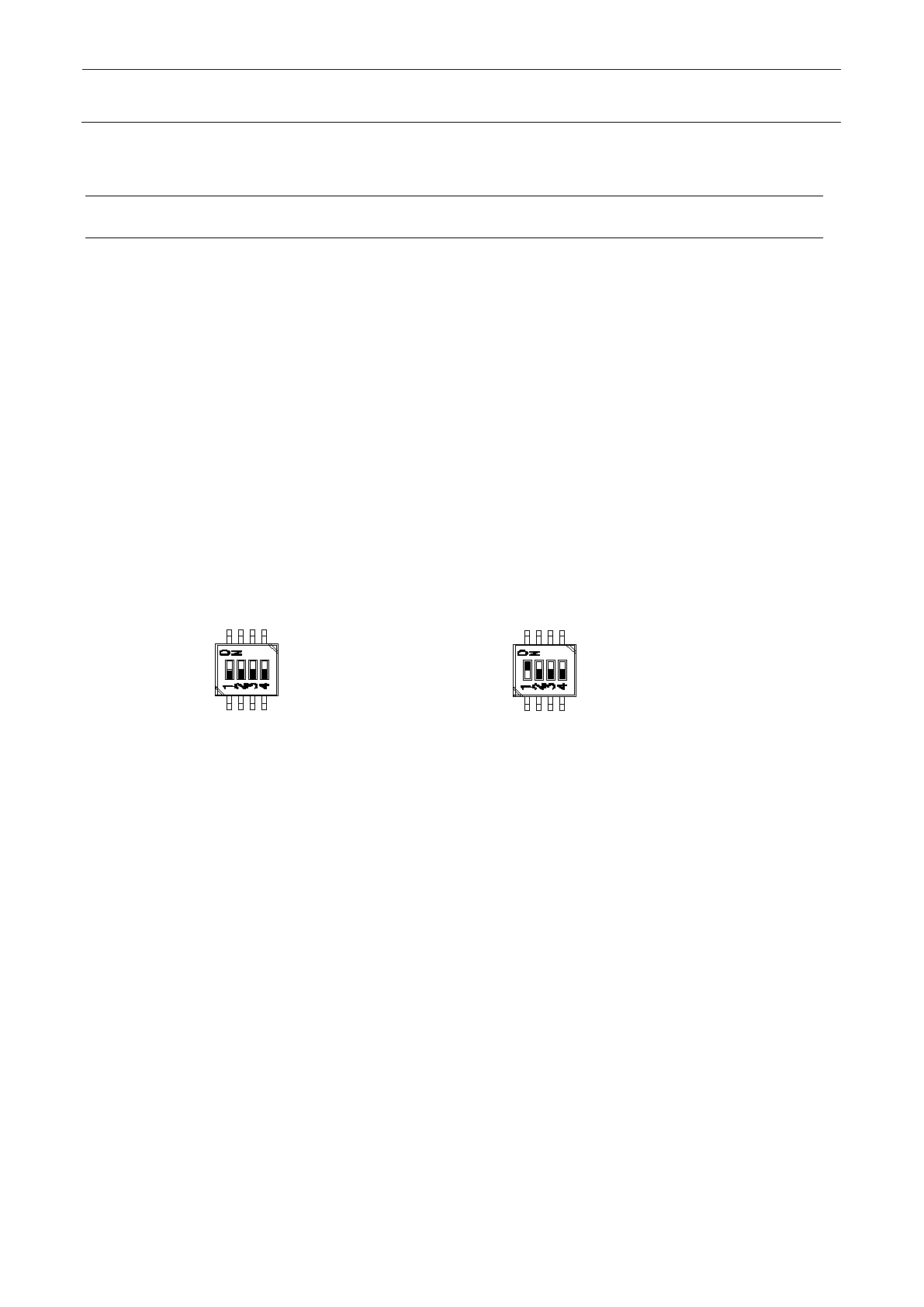

SW3 的设定
【更换后的调整项目】
要配置为后面时，请进行 DIP 开关的设定。
(出厂时设定为前。)
SW-1 ：ON
SW-2 ：OFF
SW-3 ：OFF
SW-4 ：OFF
SW-1 ：OFF
SW-2 ：OFF
SW-3 ：OFF
SW-4 ：OFF
设定在前面时 设定在后面时
