维修调整要领书
18-3
BANK ID 基板的更换方法

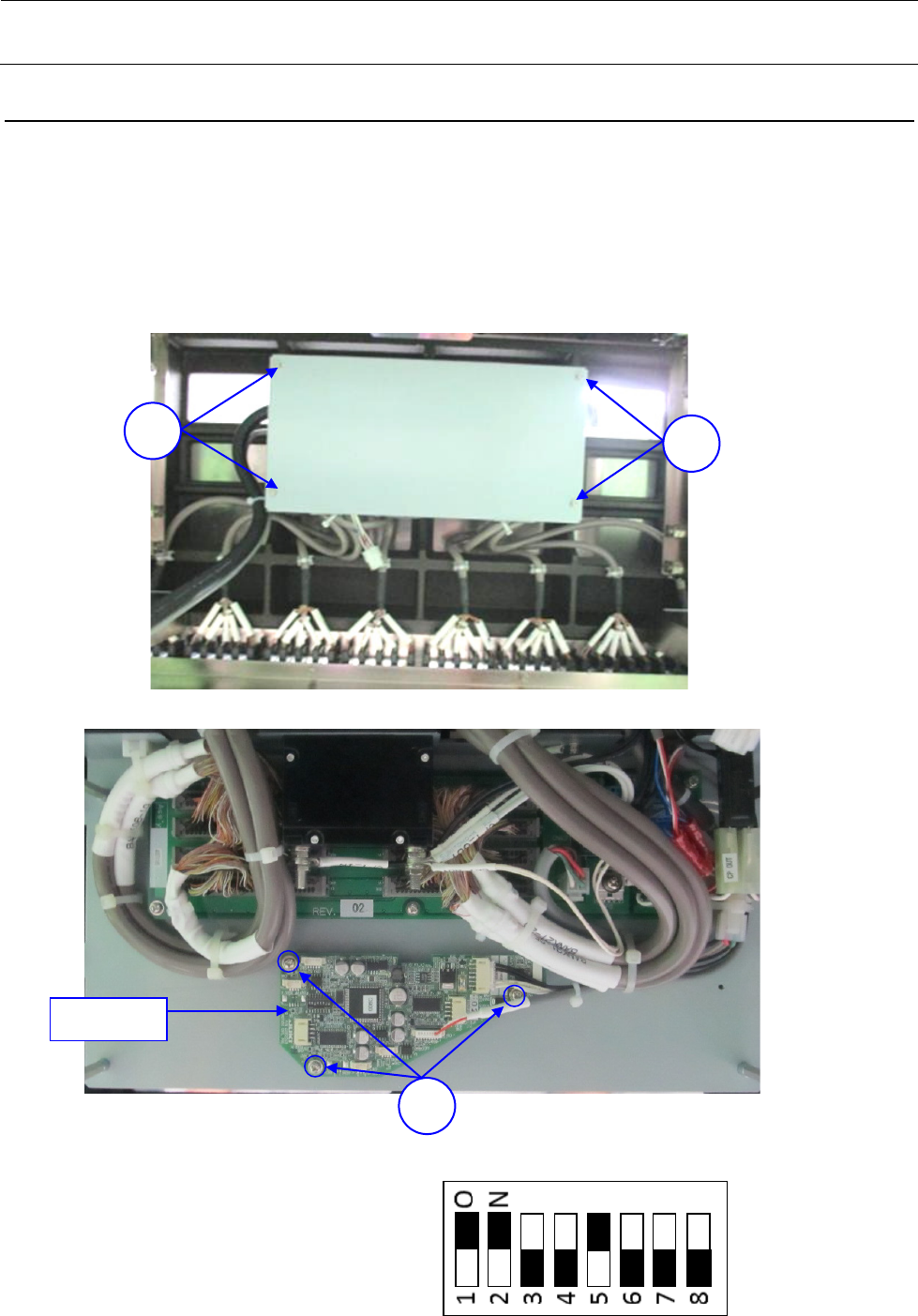

1．拧下螺钉①，取下支架。
2．取下连接在 BANK ID 基板上的缆线。
3．取下螺钉②， 更换 BANK ID 基板。
更换时，请将拨码开关(SW1)的 1～4 针设为与更换前的基板相同的设定
（参照下图）。并且，请不要变更 5～8 针。
4．更换后，按照相反的步骤复原。
・拨码开关的设定
※5～8 针用于基板 Rev.的设定，
所以有时与实际的设定不同
1
1
BANK ID 基板
2
18-5
维修调整要领书

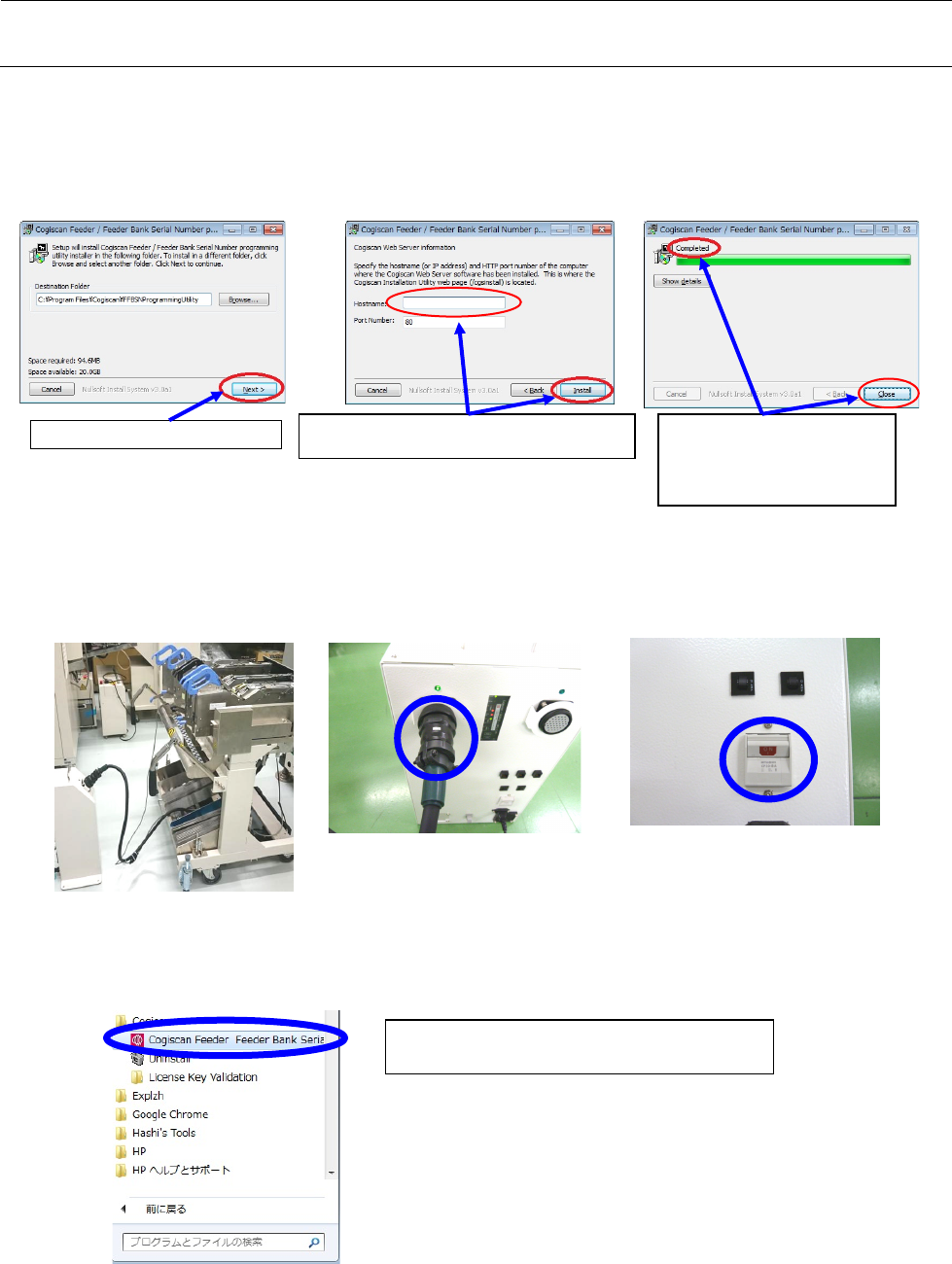

设定为客户的 IFS 服务器 IP 地址
按下「Install」按钮。
按下「Next」按钮。
开始安装，
显示出 Completed
即表示完了。
按下「Close」按钮。
<BANK ID 基板更换后的写入 ID 步骤 >
1．在客户的客户端 PC 中安装工具软件。
① cgs-FFBSNProgrammingUtility.exe ※IFS-NX 安装 DVD \Server\mpc-can
2．将更换基板的台架连接到客户所准备的外部电源(PW02)，接入电源。
在连接时请使用外部连接用缆线(40128096)。
3．启动台架 ID 的写入软件。
※在向对应 TR8S 的后部固定台架的 BANK ID 基板写入 ID 时，
先暂时将基板放置在其他更换台车上进行操作，写入 ID 后再安装到固定台架上。
(对基板的安装、取下，请参照前页)
选择 [开始] - [全部程序] –
[Cogiscan] - [Cogiscan Feeder...]。
18-6
维修调整要领书

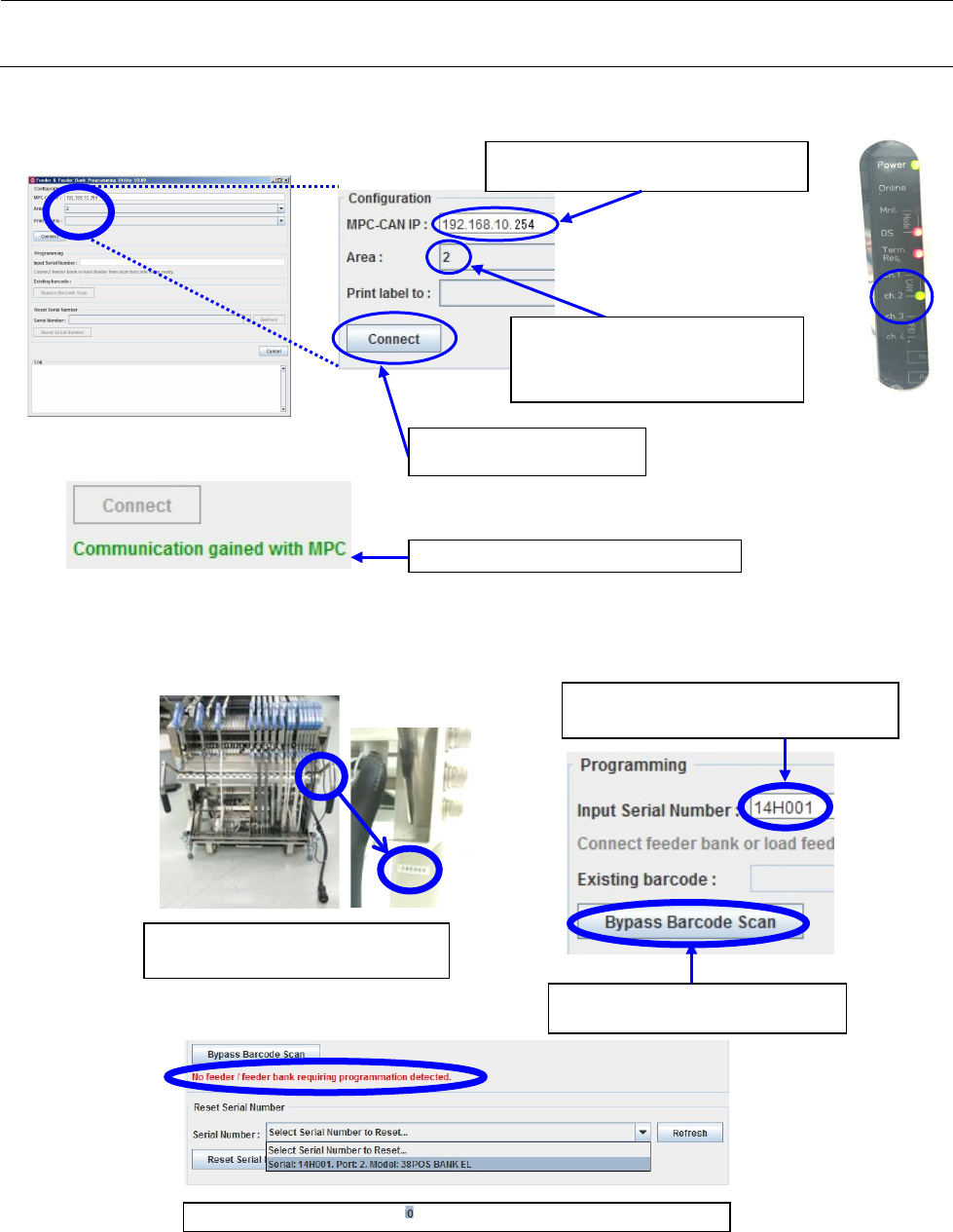

4．与台架基板连接。
5．写入台架 ID。
※写入序列 No 错误时，从列表中选择序列，
按下「Reset Serial Number」按钮，可以将其清除。
清除后，请重新写入 ID。
IP 请输入外部准备电源「PW02」的 IP 地址。
连接成功则显示此信息。
确认台架序列 No 或者贴片机本体的序列
No.。
输入 ID。
有关 ID 格式指定，请参照本章最后的表。
输入台架序列 No 结束后，
按下[Bypass Barcode Scan]。
写入完成则显示上述红字信息，确认在列表中的追加情况。
确认外部准备电源 CAN 的 ch，
输入 LED 点亮的 ch 数字。
（如右图所示时输入「2」）
LED 灯灭时请确认连接。
连接设置完成
按下[Connect]按钮。
