维修调整要领书 5-8 图 5-5 -2- 3 轴承 图 5-5 -2- 4 驱动轴 S 图 5-5 -2- 5 轴承固定螺丝 螺丝和垫圈 轴承 驱动轴 S
维修调整要领书
5-7
5-5-2
传送带电动机正时皮带的更换
1） 请松开传送带电动机托架的 4 个螺丝，把正时皮带从传送带电动机皮带轮上拆下。
2） 请松开驱动轴 S 的 2 个限动环止动螺丝。
3） 请拆下从动侧轨道架的 2 个轴承固定螺丝，卸下轴承。
注）固定螺丝使用了 3 片垫圈。卸下时请注意不要丢失。
4） 请取下限动环。
5） 移开驱动轴 S，把正时皮带更换为新的正时皮带。
6） 插入在步骤 4）中卸下的限动环，将步骤 3）中卸下的轴承固定好。
注）在轴承固定螺丝上穿 3 片垫圈（参照图）。
7） 在把螺旋轴顶住基准轨道侧的状态下将限动环按到轴承，使贴紧无松动后予以固定。
8） 调整传送带电动机皮带轮，施加张力。请上下移动电动机使正时皮带的张力调整为 39N～49N。
调整请使用 UNITTA 株式会社生产的声波式皮带张力计（Weight=2.5, Width=6.0, Span=68）。
注）张力过于紧→驱动轴的扭矩増大导致电动机轴承损坏
注）张力过于松→皮带轮跳齿导致异常声音、正时皮带磨损、损坏

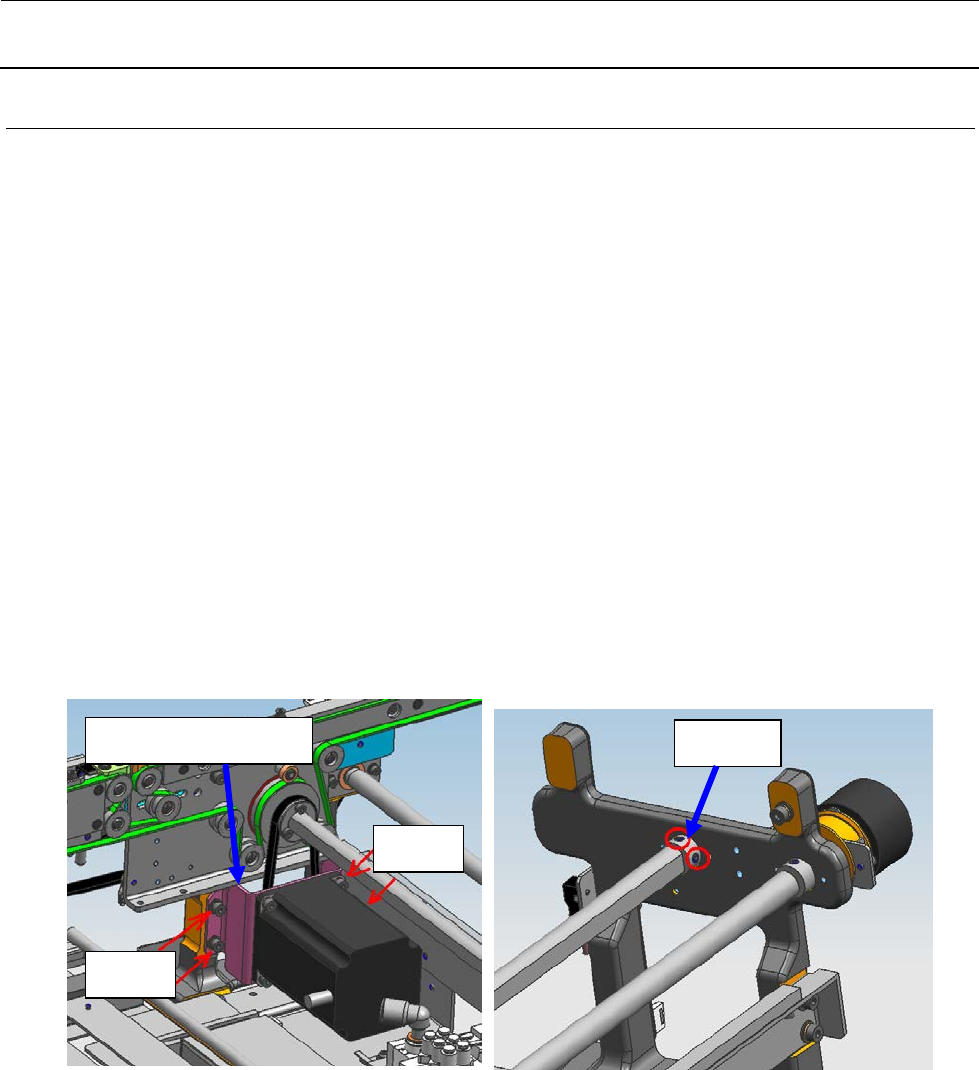

图 5-5-2-1 传送带电动机托架 图 5-5-2-2 传送带电动机正时皮带
传送带电动机托架
螺丝
螺丝
限动环
维修调整要领书
5-8

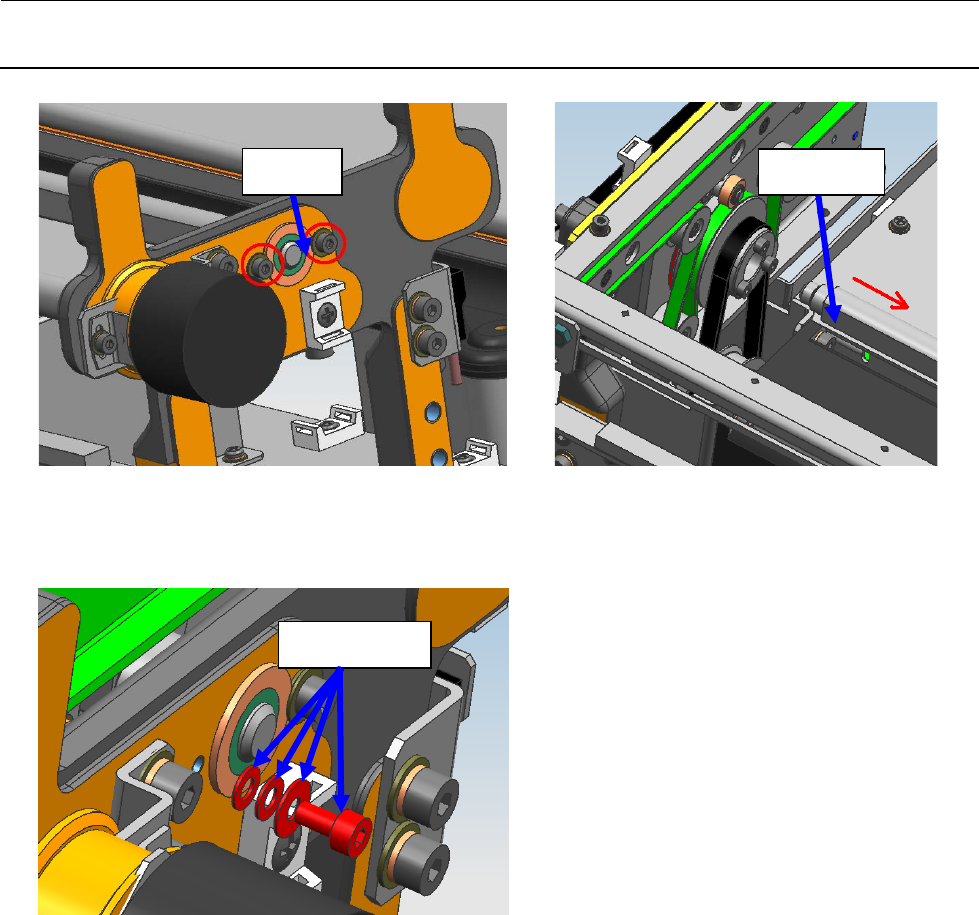

图 5-5-2-3 轴承 图 5-5-2-4 驱动轴 S
图 5-5-2-5 轴承固定螺丝
螺丝和垫圈
轴承
驱动轴 S
维修调整要领书
5-9
5-5-3
传送宽度调整联动正时皮带的更换
1） 请松开空转皮带轮的 2 个螺丝，移开空转皮带轮，把正时皮带从正时皮带轮 A 中拆下。
2） 将正时皮带更换为新的正时皮带。
3） 请移开空转皮带轮，将空转皮带轮的 2 个螺丝临时定位，上下移动空转皮带轮将正时皮带的张力
调整到 39N～49N。
调整请使用 UNITTA 株式会社生产的声波式皮带张力计（Weight=2.5, Width=9.0, Span=979）。
注）张力过于紧→驱动轴的扭矩増大导致电动机轴承损坏
注）张力过于松→皮带轮跳齿导致异常声音、正时皮带磨损、损坏

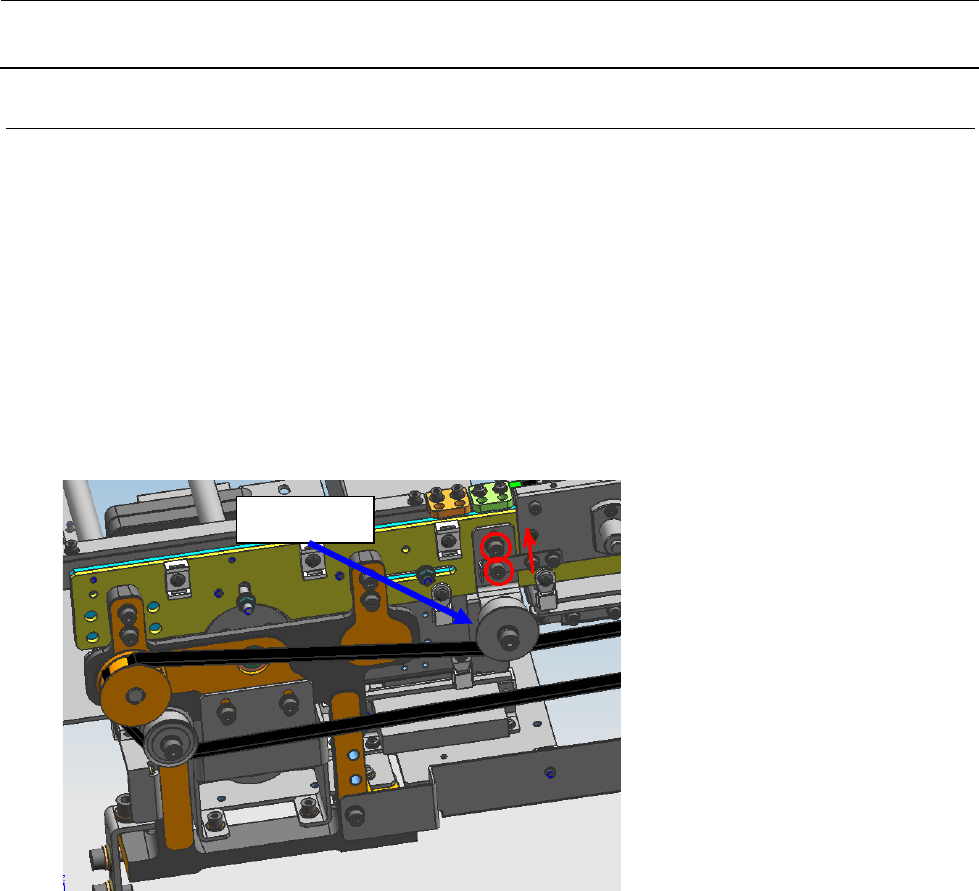

图 5-5-3-1 空转皮带轮
空转皮带轮
