维修调整要领书 15 -4 15 - 3 相机的更换和调整 1 ） 按 15-1 中说明的順序抬起 VCS 的箱子。 拆下图 15-3-1 所示用于固定镜头架的螺丝 （ SM6041402TN ）， 整个镜头架一起卸下。参照下图 图 15 -3- 1 VCS 相机和基座 上面图 OP ST
维修调整要领书
15-3
图 15-1-4 组装气缸
15-2
更换VCS照明装置组件（如图 15-2-1 所示拆卸。）

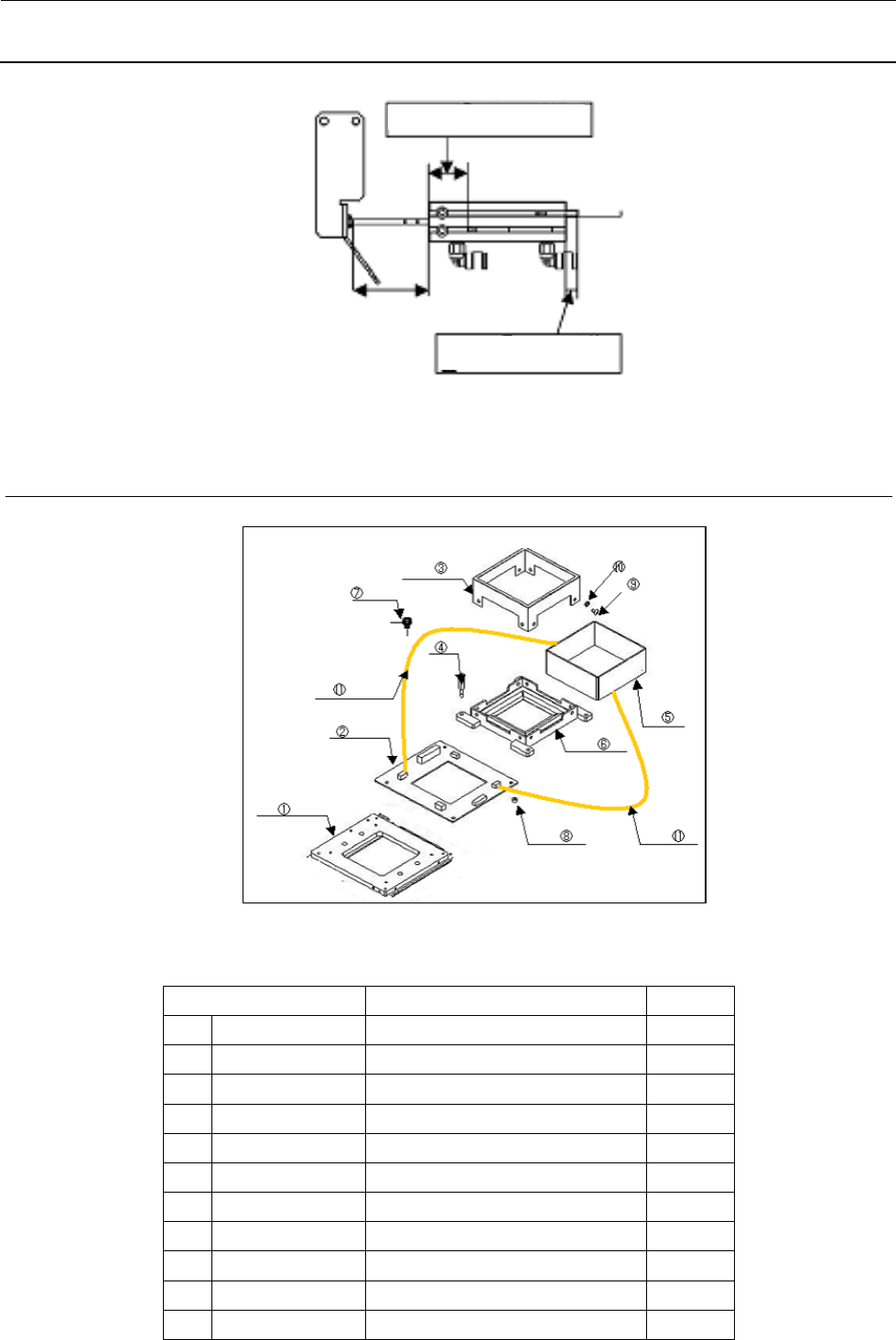

图 15-2-1 照明装置分解图
货号
品名
数量
① 40132579 照明装置撑架 V 1
② 40108595 S-底部照明基板 1
③ 40111657 底部照明扩散器 1
④ 40023599 照明装置柱状螺栓 VCS 4
⑤ 40132989 S-旁侧照明组件 2
⑥ 40111656 旁侧照明护罩 1
⑦ SL4030691SC 带垫片盆头小螺丝 M3 L=6 4
⑧ E2143715000 垫隙片 3mm 4
⑨ SM0030601SC M3×6 扁圆头螺丝 0
⑩ NM6030003SC M3 螺母 3 种 8
⑪ 40133015 SIDE LIGHT 电缆组件 2
22.5mm：④的传感器位置
40mm（气缸最长时）
6.5mm：⑤的传感器位置
维修调整要领书
15-4
15-3
相机的更换和调整
1） 按 15-1 中说明的順序抬起 VCS 的箱子。拆下图 15-3-1 所示用于固定镜头架的螺丝（SM6041402TN），
整个镜头架一起卸下。参照下图

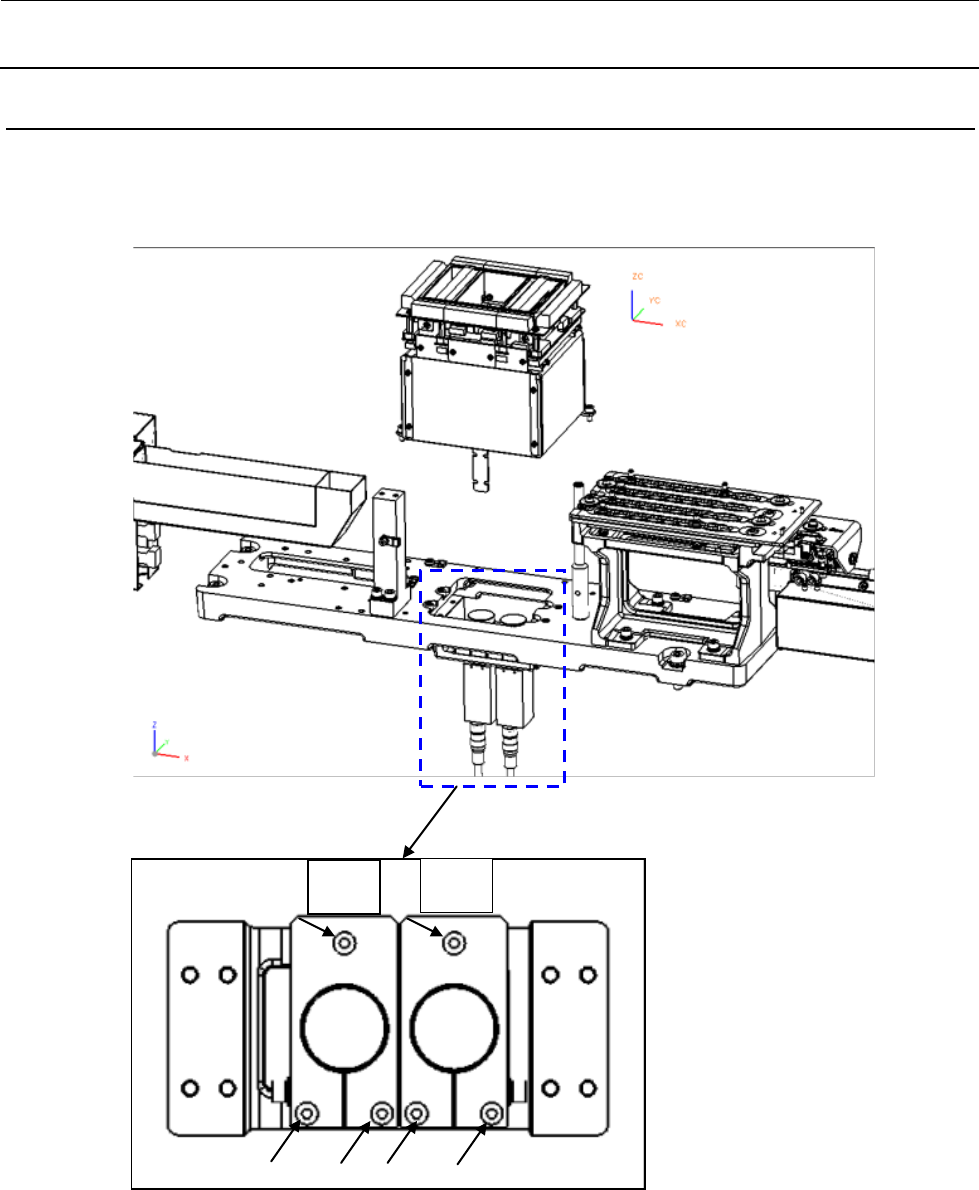

图 15-3-1 VCS 相机和基座 上面图
OP
ST
维修调整要领书
15-5
2） 安装新的相机组件(ST：40132572，OP：40132575)，将螺丝临时定位，接通电源进行相机的水平
调整。请参照 QA 表。
3） 进行 VCS 的像素换算和补偿。请参照 QA 表。
注 请勿松开镜头架的夹抱螺丝(SL6042592TN)和镜头的焦点螺丝。
否则不属于 JUKI 的保修对象。

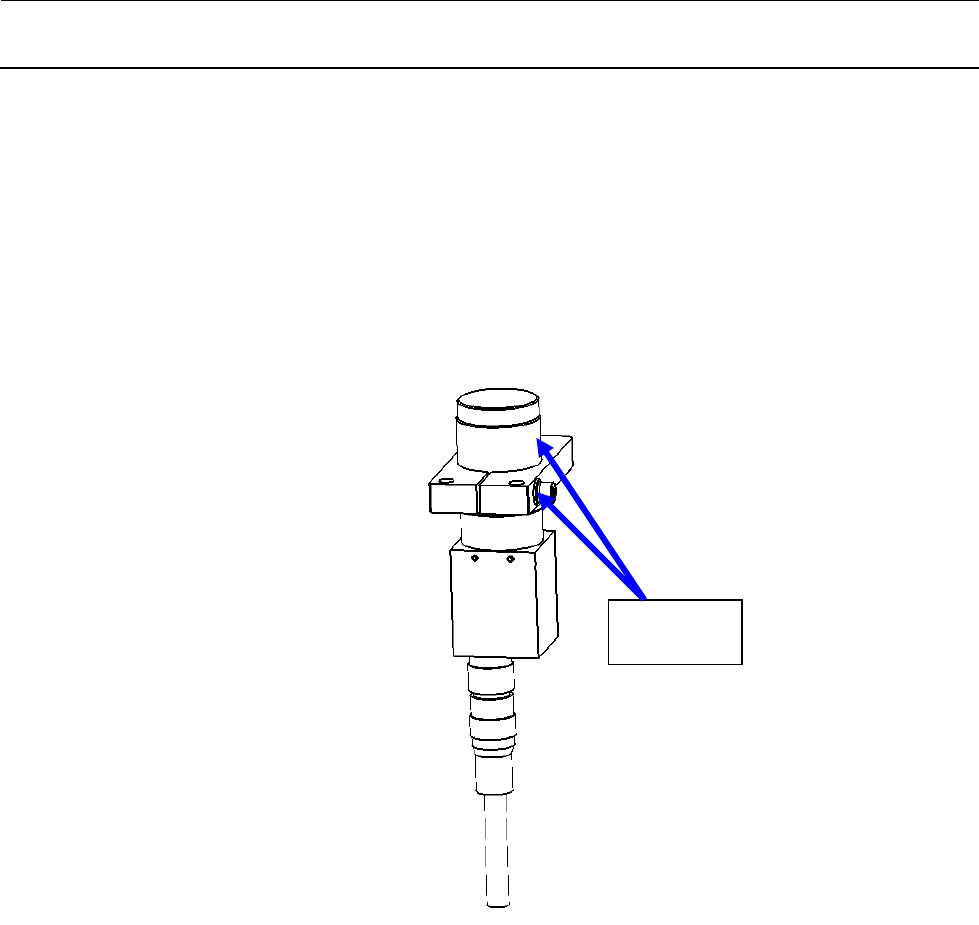

图 15-3-2 VCS 相机
请勿松开
