维修调整要领书 8-2 8-1-1 台架 基板 的 更换 1) 请拆 下固 定螺丝 （ 带垫圈 的六角凹头 螺栓 M3 L=6 ） ，卸下 PCB 外罩 。 2) 再拆 下固 定螺丝 （带垫圈的皿头 小螺丝 M3 L=6 ） ，卸下电路保护器 。 3) 然后，拆 下固定基 板螺丝 （ 带垫圈 的皿头 小螺丝 M3 L =6 ） ，更换 基板 。 4) 安装时，请按逆向步 骤进行。 PCB 箱组件 台架基板 PCB 箱组件
维修调整要领书
8-1
危险
为防止因意外起动导致事故，请切断电源后，再进行操作。
8
供料器台架・升降机
8-1
供料器台架
・固定台架
・统一更换台车
维修调整要领书
8-2
8-1-1

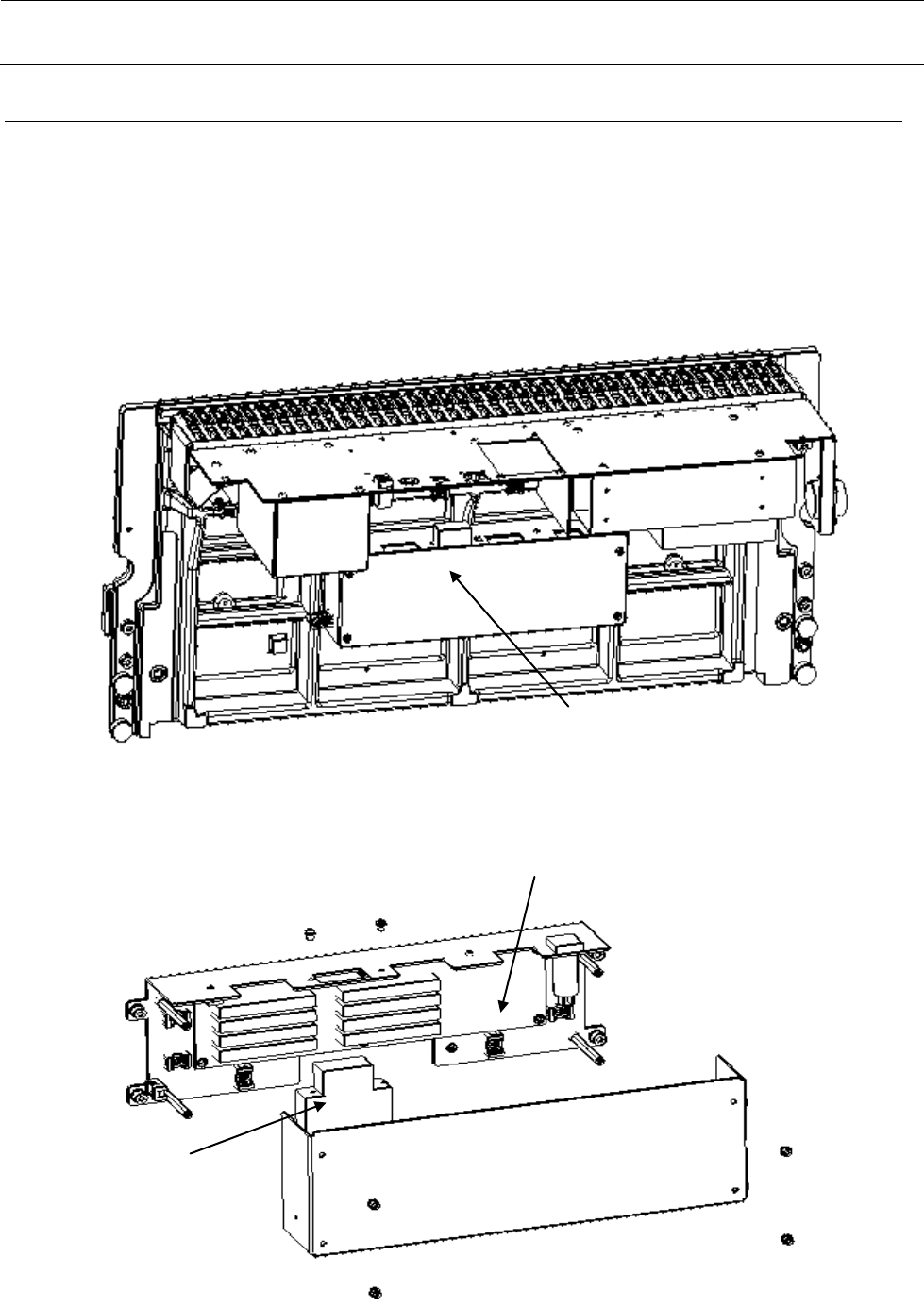

台架基板的更换
1) 请拆下固定螺丝（带垫圈的六角凹头螺栓 M3 L=6），卸下 PCB 外罩。
2) 再拆下固定螺丝（带垫圈的皿头小螺丝 M3 L=6），卸下电路保护器。
3) 然后，拆下固定基板螺丝（带垫圈的皿头小螺丝 M3 L=6），更换基板。
4) 安装时，请按逆向步骤进行。
PCB 箱组件
台架基板
PCB 箱组件
维修调整要领书
8-3
8-1-2

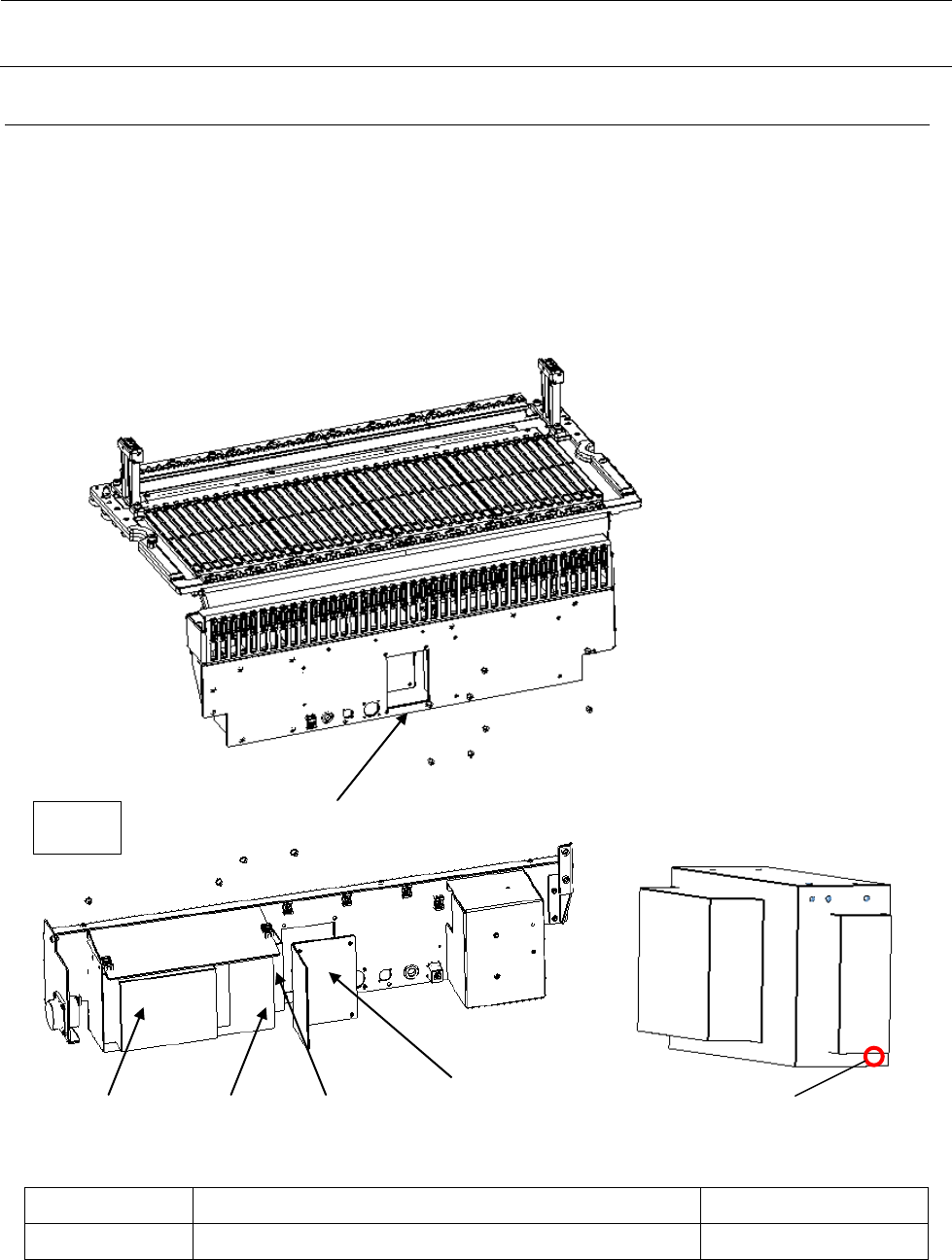

电源的更换
1) 请拆下固定螺丝（圆螺丝 M4 L=6），卸下电源盖 A。
电源盖 A，要在台架下降的状态下进行拆除。
2) 拔下固定在电源的端子台上的电缆(除风扇外)。
3) 拆下固定电源的螺丝（圆螺丝 M4 L=6）更换电源。
4) 调整电源的输出电压可变旋钮，使测量电压值为 +24.1V±0.1V。
5) 请安装电源盖 A。
电源符号 电源单元输出端子 测量电压值
PS +V 端子（+24V）与-V 端子（+24VRTN） +24.1V ±0.1V
电源盖 A
电源
电源盖 A
风扇
端子台
内侧
电压可调电阻
