维修调整要领书 12 - 55 12 -10-2 HEAD R ELAY PCB ASM (40 12 8874) 【功能】 ①取得真空传 感器 的值。 ②取得 θ 原 点线 传感器的 值。 (12 吸嘴 Head 、 3 吸嘴 Head) ③取得吸嘴上升 传 感器 的值。 ④使真空用电磁 阀动作。 ⑤使吹气用电磁 阀动作。 ⑥使 LNC 的 LED ON/OFF 。 ⑦开始拍摄时 向 EPV 传送触发信 号。 ( 12 吸嘴 Head…
维修调整要领书
12-54
12-10
Head单元
12-10-1
HEAD MAIN PCB ASM (40128873)
【功能】
①对 OCC 用的各照明单元的亮灯、熄灭及光量进行调整。
(照明为左右仅一边亮灯。)
②切换左右 OCC 的图像信号。
③与左右 HMS 进行通信，取得测量值。
④使吸嘴上升气缸运行。
⑤取得温度传感器基板的输出值。
【DIP 开关类的设定】
SW3 用于功能 REV 确认。
更换时没有需要设定的 DIP 开关类。
【更换后的调整项目】
无更换后的调整项目。
维修调整要领书
12-55
12-10-2
HEAD RELAY PCB ASM (40128874)
【功能】
①取得真空传感器的值。
②取得 θ 原点线传感器的值。 (12 吸嘴 Head、3 吸嘴 Head)
③取得吸嘴上升传感器的值。
④使真空用电磁阀动作。
⑤使吹气用电磁阀动作。
⑥使 LNC 的 LED ON/OFF。
⑦开始拍摄时向 EPV 传送触发信号。 (12 吸嘴 Head、6 吸嘴 Head)
⑧取得 Z（轴）锁定时检出基板的值。(12 吸嘴 Head)
⑨与 4 轴一体型伺服放大器进行通信。
※与 4 轴一体型伺服放大器的通信内容如下。
・真空用电磁阀的 ON/OFF 信息
・吹气用电磁阀的 ON/OFF 信息
・EPV 用的开始拍摄触发信号的时机信息
【DIP 开关类的设定】
SW2 用于确认 REV 功能。
没有更换时需要设定的 DIP 开关类。
【更换后的调整项目】
更换后无须调整。
维修调整要领书
12-56
12-11
E BANK RELAY PCB ASM (40128876)
12-11-1
基板外观

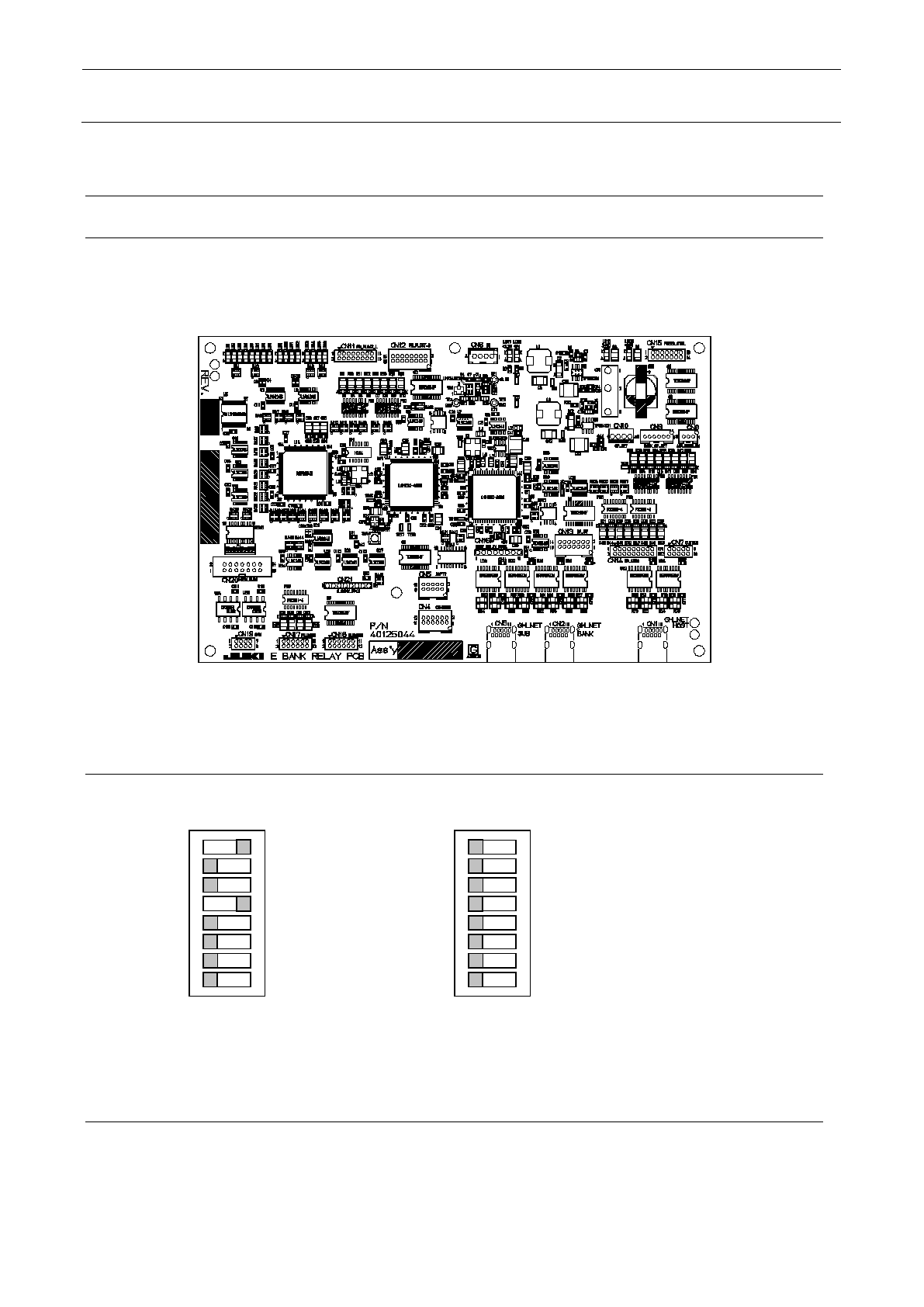

图 12-11-1-1 显示 E BANK RELAY PCB ASM 的外观图。
请参考此图进行下一项的 SW 类设定、可调电阻的调整。
图 12-11-1-1 E BANK RELAY PCB ASM
12-11-2
SW的设定
SW 交纳时已设定好，请在安装前再进行确认作业。
SW1,2 用于功能 REV，请参见 REV 管理表(4O129496)。
12-11-3
可调电阻的调整
可调电阻的调整，由于在基板交纳时已调整，请在安装到装置时再进行设定电压值的确认操作。参见
“RX-6/RX-6B/RX-6R_QA 表 EO9_E BANK RELAY 基板 VAC 传感器级别调整”。
1
2
2
3
2
4
O
N
5
2
6
7
2
8
DSW3
1
2
2
3
2
4
O
N
5
2
6
7
2
8
DSW4
