维修调整要领书 13 - 19 4) 显示“网络连接”对话框。 将出现 4 个“本地连接”图标，于是按照以下操作顺序，寻找用于与 IS 等外部通信的设备。 ([ 本地连接 ] 项目的末尾编号根据机器而不同，故不能用于设备的识別 ) 5) 请点击鼠标右键，或按下菜单栏的 [ 组织 ] ，选择 [ 属性 ] 。 6) 显示属性。 查找要设置的本地连接。请选择 [ 配置 ] 。
维修调整要领书
13-18
13-2-2-1
TCP/IP的设定
1） 请选择[开始]按键，再选择[控制面板]。
2） 请选择[网络和共享中心]。
3） 于是显示“网络和共享中心”对话框。
请选择[更改适配器设置]。
维修调整要领书
13-19

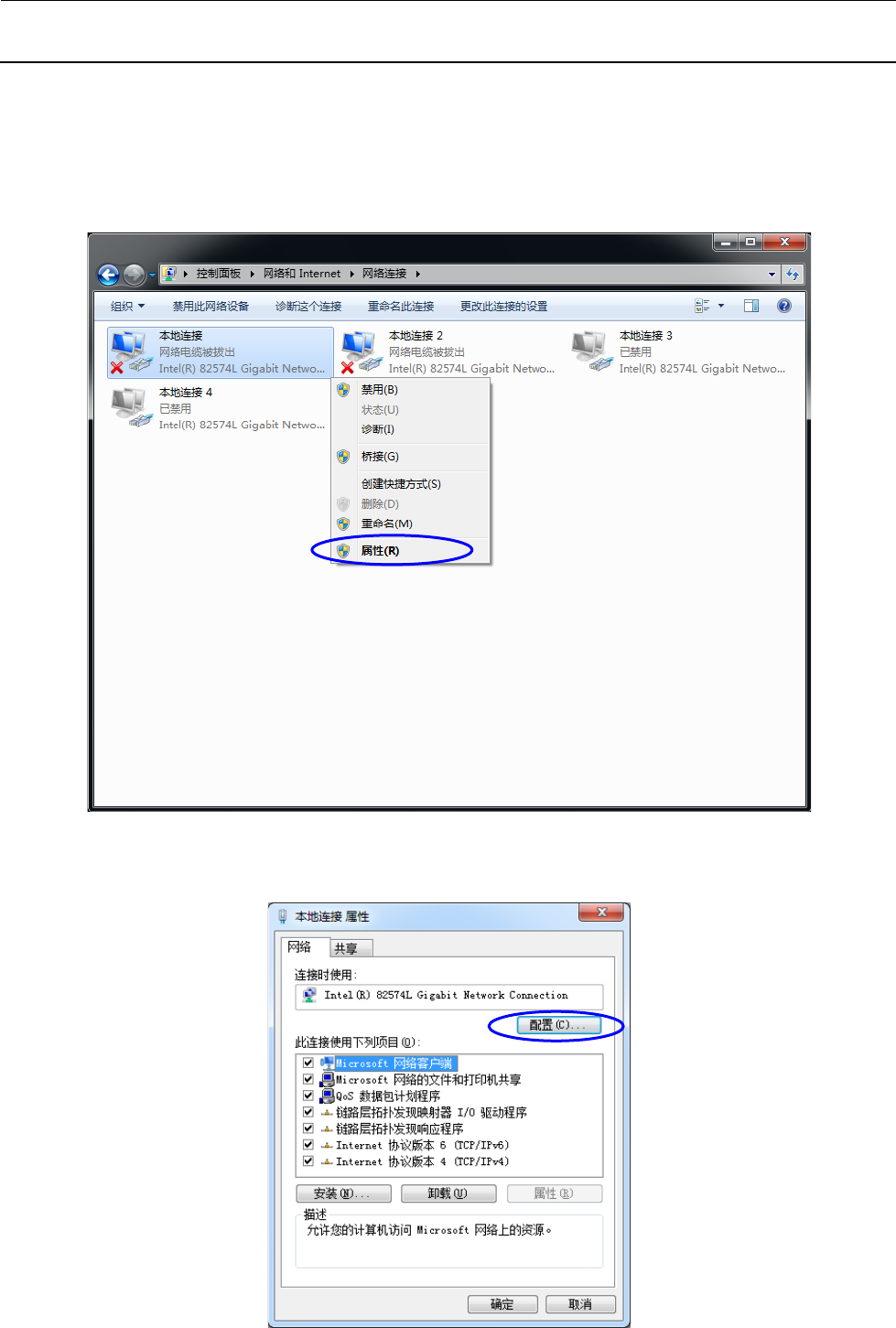

4) 显示“网络连接”对话框。
将出现 4 个“本地连接”图标，于是按照以下操作顺序，寻找用于与 IS 等外部通信的设备。
([本地连接]项目的末尾编号根据机器而不同，故不能用于设备的识別)
5) 请点击鼠标右键，或按下菜单栏的[组织]，选择[属性]。
6) 显示属性。
查找要设置的本地连接。请选择[配置]。
维修调整要领书
13-20

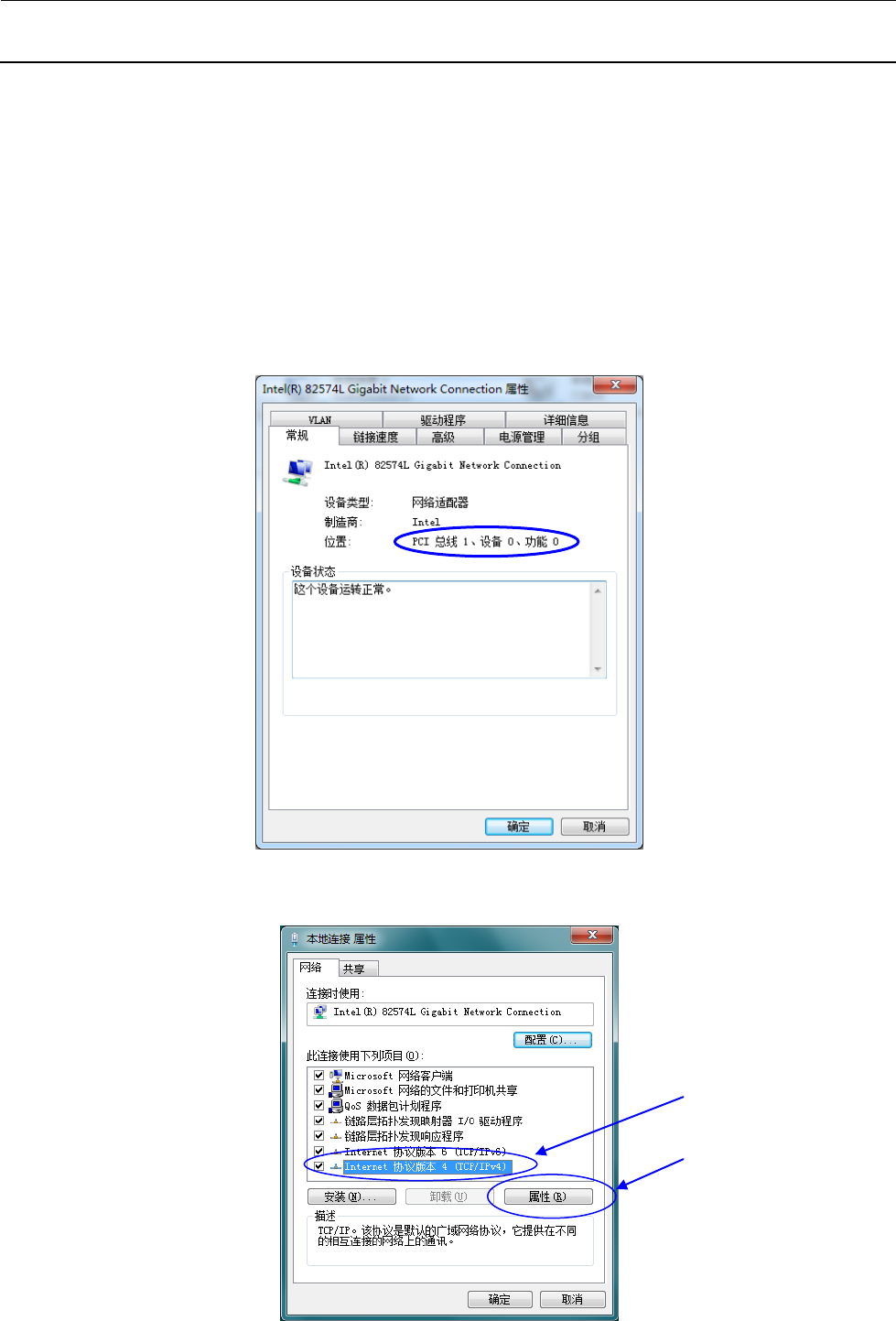

7) “位置”为“
PCI 总线 1, 设备 0, 功能 0
”的设备是用于外部通信的设备，故要重复 5)～ 6)，
直至找到该设备。找到后进入下一操作顺序。
有
“PCI Slot 1 (
PCI 总线 2
, 设备 0, 功能 0)”
这样的标记，容易搞错，但这是不同的设备(请
查找 PCI bus 1)。
各 PCI 总线的分配如下所示。
･ Port3 (PCI 总线 3) : LNC120 Front
･ Port4 (PCI 总线 4) : LNC120 Rear
･ Port2 (PCI 总线 2)：内部扩展用
･ Port1 (PCI 总线 1)：外部通信(IS 等)
8) 该设备为无效状态时，请点击鼠标右键选择[生效]。
9) 将 IP 地址分配给 PCI 总线 1 的本地连接。
①请指定[互联网协议版本 4(TCP/IPv4)]，选择②[属性]。
②
①
