预压的确认方法
如果在切带机装置装在机器上的状态下确认预压，请按以下操作顺序进行。

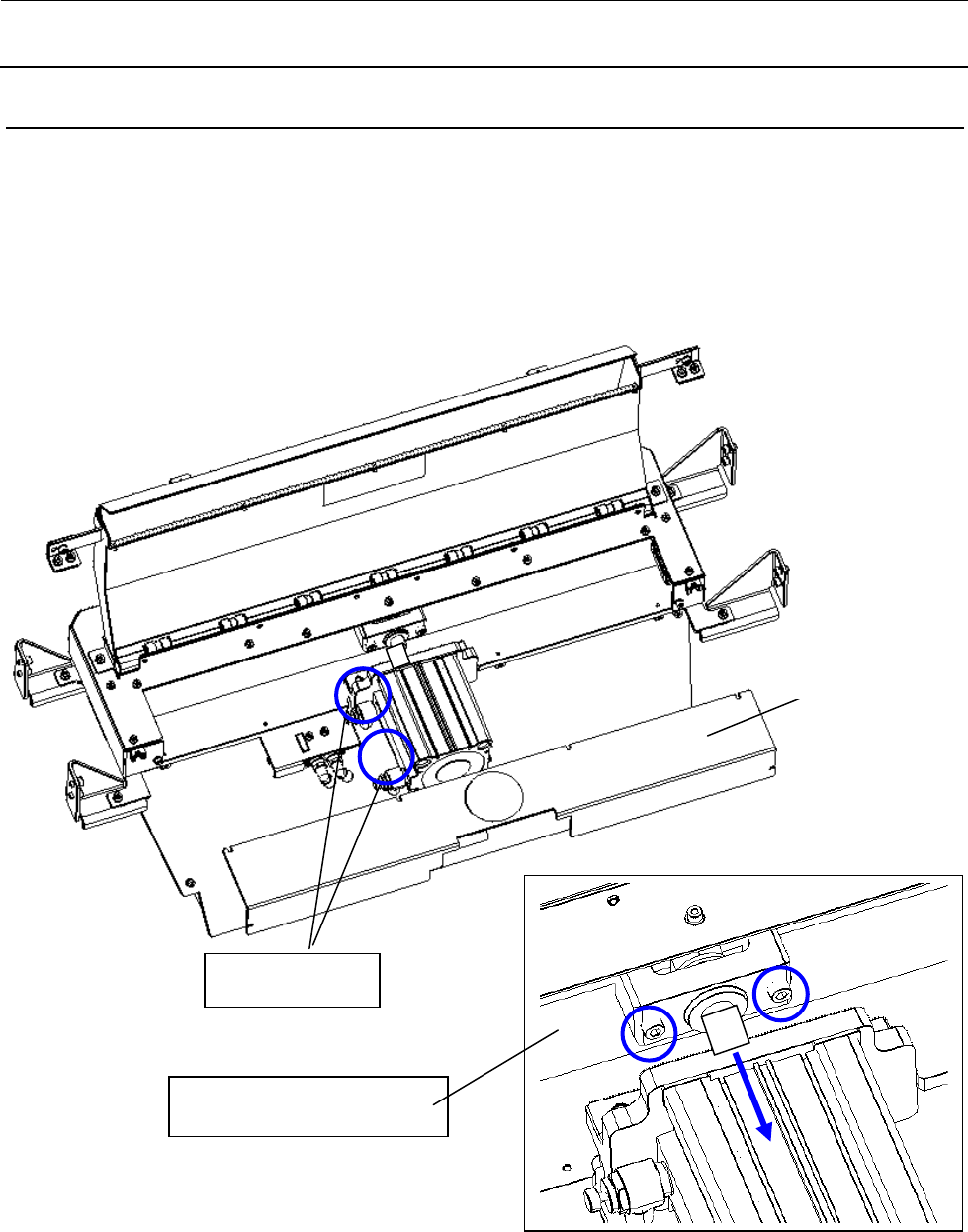

1） 请拆下止动螺丝(带垫片内六角螺栓 M4 L=8)，拆下切带机护罩 B。
2） 请拆下速度控制器的空气管子。
3） 请拆下接头块的止动螺丝，将活塞杆退缩。
4） 请按照 9-2 之 13)的操作顺序确认预压。
5） 如果预压是不合适的，请按 9-2 的操作顺序卸下切带机，调整预压。
拆下空气管子
切带机护罩 B
请拆下螺丝使活塞杆退缩。
维修调整要领书
10-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
10
供料器浮起传感器
10-1
配置
供料器浮起传感器的配置如下所示。
FRONT
REAR
受光 投光
投光
受光
受光 投光
投光
受光
40129057 CN33
40129058 CN31
40129057 CN25
40129058 CN27
CN27 40129058
CN25 40129057
CN31 40129058
CN33 40129057
维修调整要领书
10-2
10-2
传感器的更换

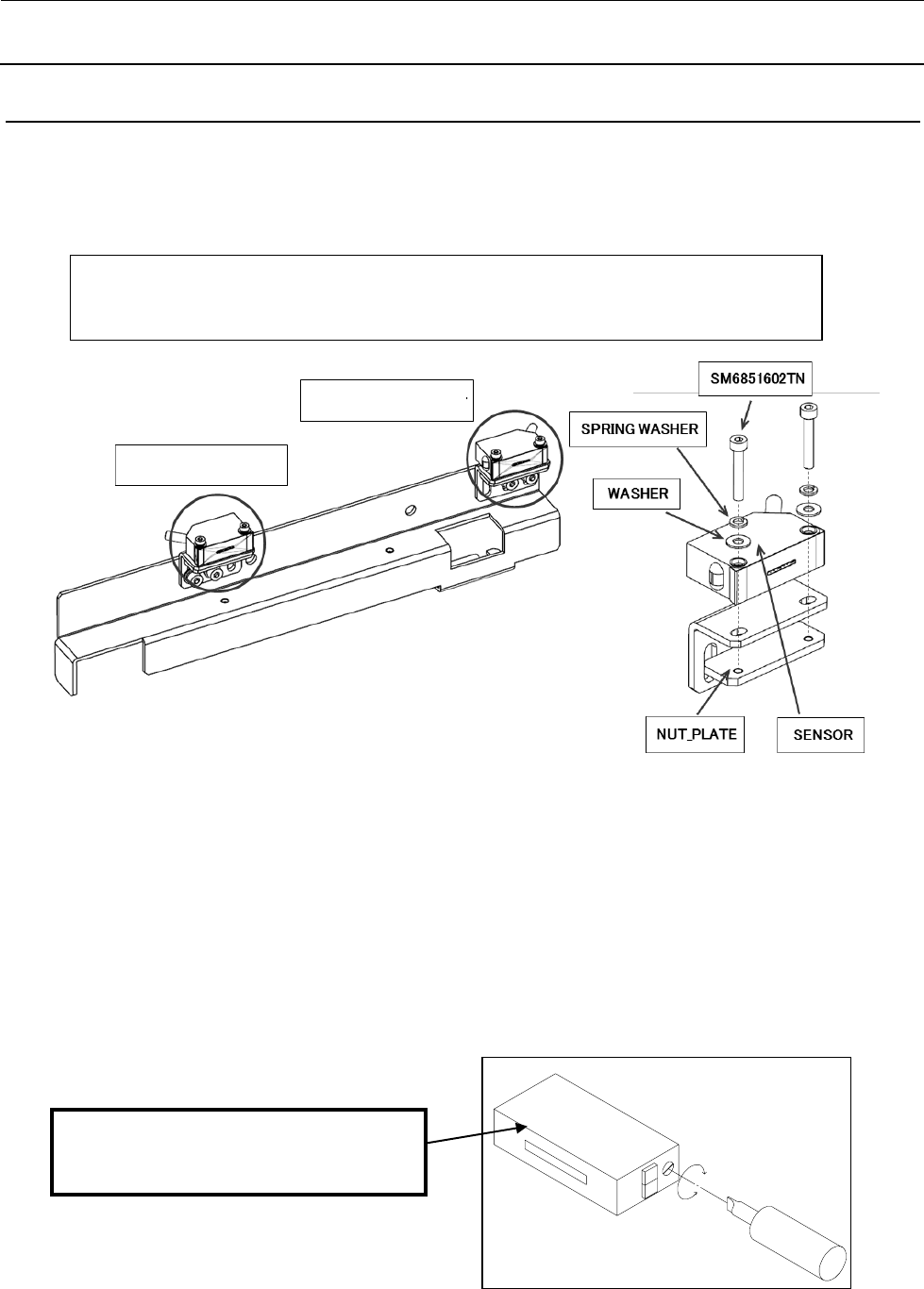

1） 请切断用来固定传感器电缆的束线带，拆下连接器。
2） 请把止动螺丝(内六角螺栓 M2.5 L=16)从螺母板上拆下，更换传感器。
(垫片是独立的。)
3） 请将受光侧的变阻器向 min 侧（左侧）转动，使传感器成断路状态。
4） 请将变阻器慢慢向 max 侧（右侧）转动，停在受光侧指示灯红绿均点亮的位置。
5） 请将 ETF 安装在台架的左、中、右，检查传感器会不会 OFF。
※ 如果传感器 OFF（绿灯熄灯），请转动变阻器使绿灯点亮。
6） 请将 ETF 装在与 3 相同的位置上，打开压料盖，确认在 10mm 以内的地方传感器变为 OFF。
※ 第 3 步时如变阻器调得过大则传感器对护罩打开无反应。
带有灵敏度变阻器和动作切换开关的
一方是受光器
前侧的误插入防止传感器要把电缆布线在机器的外侧。
其他的误插入防止传感器、供料器浮起传感器的电缆要布线在机器的中央部。
供料器浮起传感器
误插入防止传感器
