维修调整要领书
14-4
14-2
基板的更换
1） 请按照前述 14-1 之 1）、2）的要领拆下 CVS_COVER。
2） 请拔掉连接器，拆下 SPACER、SCREW 并更换基板。
3） 请从新安装已拆下的 CVS_COVER。如 CVS 装置已被卸下时，前述 14-1 之 7）、8）也须进行。
HX00354000G
SPACER
（4处）
SL4030681SC
SCREW M3 L=6
（1处）
连接器
40095117
CVS PCB ASM
维修调整要领书
15-1
15
VCS
15-1
更换VCS气缸

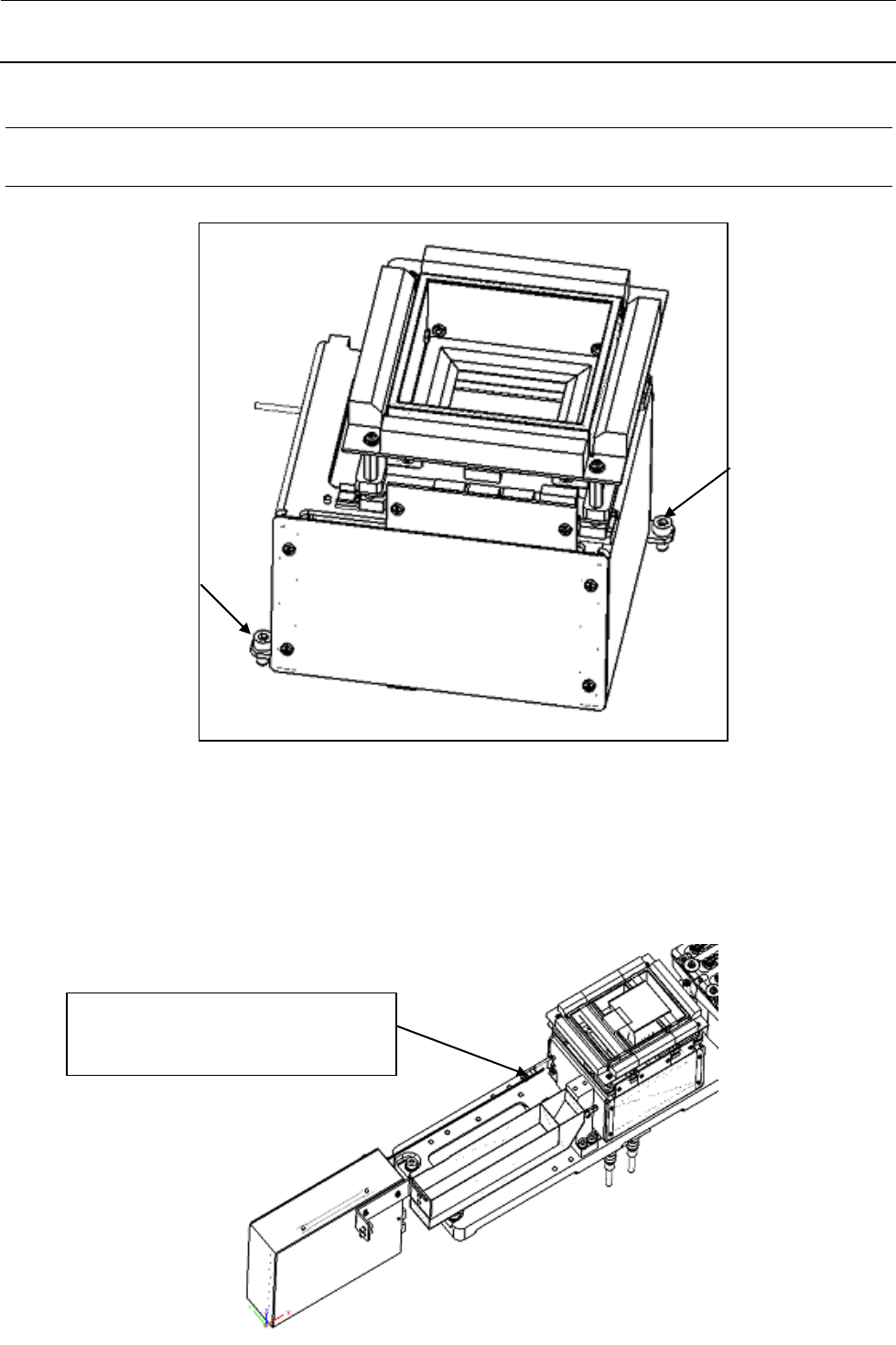

图 15-1-1 拆卸 VCS 框架（以下称作箱子。）
1） 将机器本体的电源置于 OFF。(第 15 章所进行的作业，除了摄像机调整以外全部在 OFF 状态下进行。)
（如在电源接通时进行操作将非常危险，也会导致机器故障。）
2） 切断 VCS 电缆周围的束线带，拆下图 15-1-1 的 2 个螺丝 (SM6051002TN)。
切断从箱子左侧出来的电线的固定
用束线带。
维修调整要领书
15-2

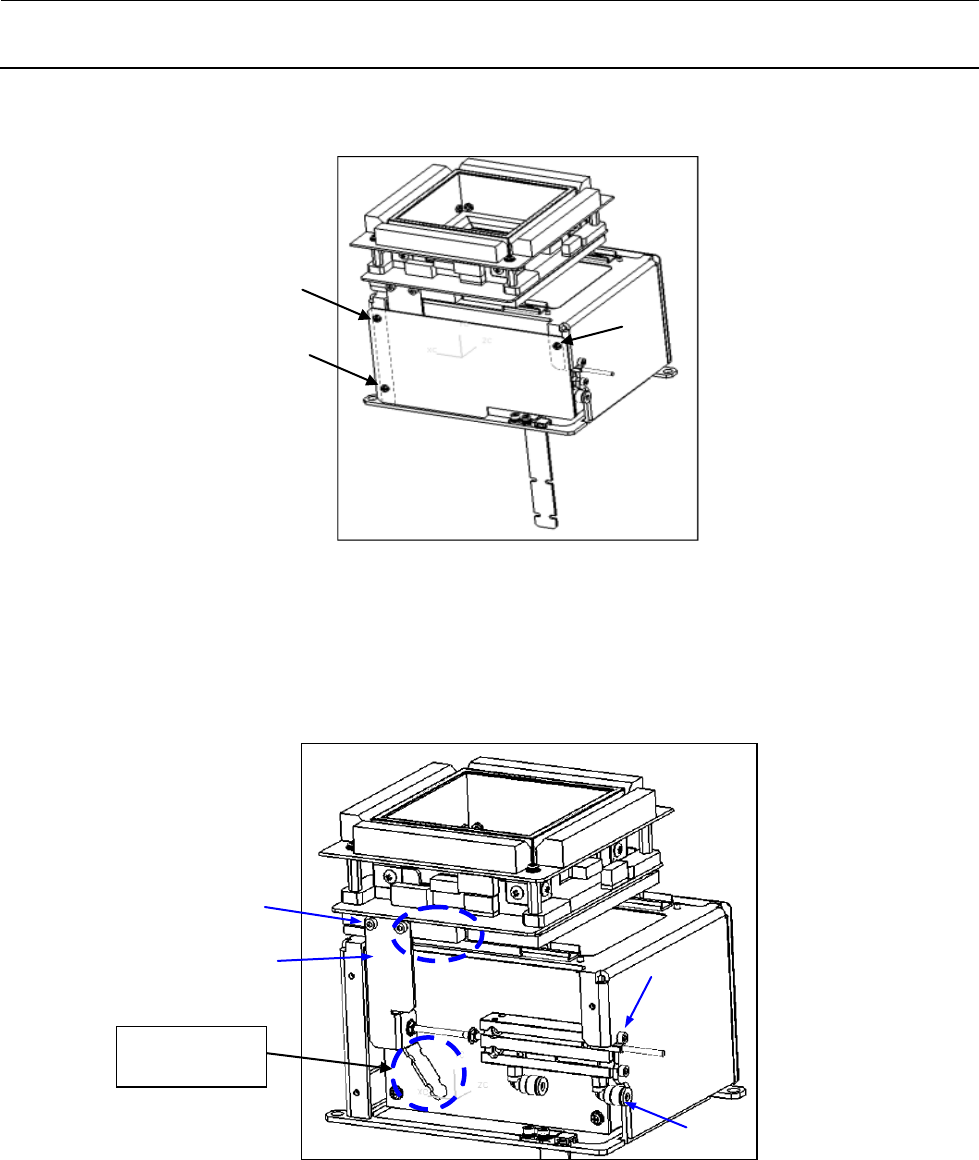

3） 抬起箱子整体，将箱子前后反转，拆下图 15-1-2 的 3 个螺丝 (SM4030601SC)，取下护罩。
图 15-1-2 拆卸 VCS 框架
4） 拆下红框内的电缆(40133024)，拆下①螺丝 2 个(SM6030602TN)，拆下②螺丝２个(SM6030502TN)。
参照图 15-1-3
（
图 15-1-3 卸下气缸
（1） 拆下①，切断束线带。
（2） 拆下电缆和②(SM6030502TN)。
（3） 把③(PJ304040511) 、④（40132591）从气缸中拆下。
（4） 把(3)中拆下的零件安装到新的气缸上。参照图 15-1-4
①
②
切断束线带
③
④
