维修调整要领书 5- 32 5- 15 - 4 传送延长的设置 当切换传送方向 后 ，请 选择 “ MS 参数 > 基本设置 > 选项单元 ” 画面的“其他 ” 选项卡 ，将 传送延长的设 置项目改变为换装后的设置 ｡
维修调整要领书
5-31
5-15-3
换装 1 维条形码(150mm传送延长)的操作顺序
1) 请按照与 5-15-2 相同的操作顺序进行 150mm 传送延长组件的换装｡
2) 请拆下连接器，卸下一维条形码装置｡
3) 请拆下 4 处上盖螺丝，把第 2)步中拆下的一维条形码装置组装好｡(拆下的螺丝请装在相反侧｡)
4) 请按照下图所示改变连接器的布线｡
夹有垫片，故请注意｡
传送(ST)侧
传送延长侧
BCR 装置的拆卸
换装侧(拆下 4 处螺丝)
改变连接器布线
维修调整要领书
5-32
5-15-4

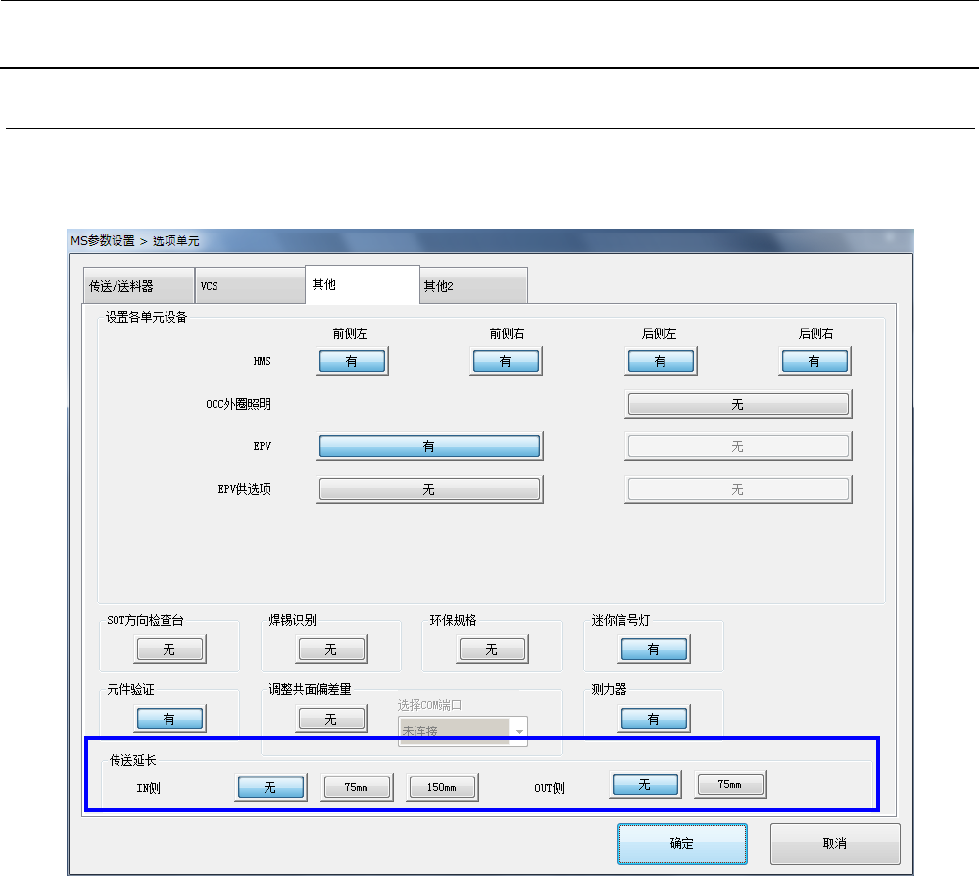

传送延长的设置
当切换传送方向后，请选择“MS 参数>基本设置>选项单元”画面的“其他”选项卡，将传送延长的设
置项目改变为换装后的设置｡
维修调整要领书
5-33
5-16
机械限动器的更换
5-16-1

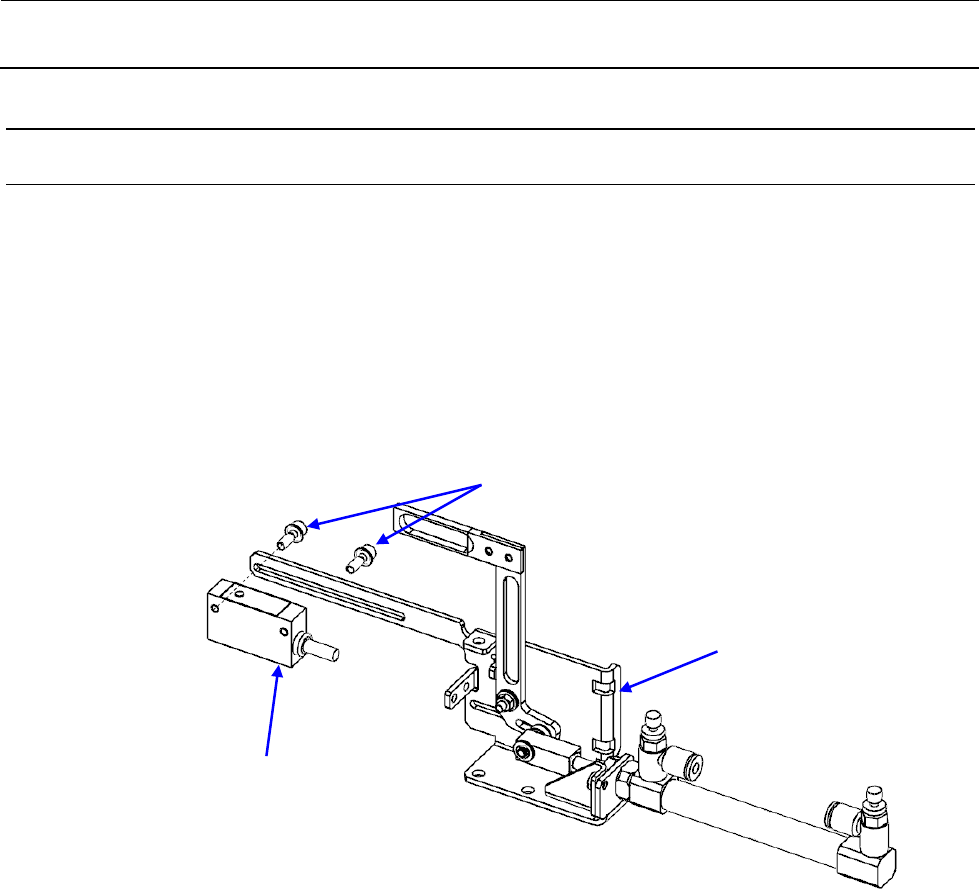

限动器传感器的更换
1) 拆下卷在限动器传感器上的螺旋状管子。
2) 拆下传感器电缆连接器。
3) 更换限动器传感器。
4) 组装时请按相反的操作顺序进行。
限动器上部
带垫片内六角螺栓 M3 L=10
SL6031092TN
40156968
(限动器传感器)
