维修调整要领书 17 - 40 第 2 轨道 第 1 轨道 后侧通道配管连接 （第 3/ 第 4 轨道） （前侧相同） A 通道 → 从全闭到开放 1 转 B 通道 → 全开 气缸侧 前侧通道配管连接 （第 1/ 第 2 轨道） 夹紧气缸缸
维修调整要领书
17-39
17-12
电磁阀的更换
1) 关掉主机气源。
2) 拆下与电磁阀连接的空气管子、电缆连接器。
3) 卸下电磁阀。
4) 卸下装配在电磁阀中的速度控制器、消音器等。
※ 安装时，速度控制器请安装在相同的部位。
※ A 通道、B 通道上安装的速度控制器之开闭量是不同的。
5) 更换电磁阀。
6) 安装时请按相反的操作顺序进行。
※ 请注意不要搞错连接到速度控制器的空气管子。
内六角螺栓 M4 L=25
SM6042502TN
速度控制器
消音器
塞子
弯管活接头
电磁阀组件 4 连（40164892）
维修调整要领书
17-40

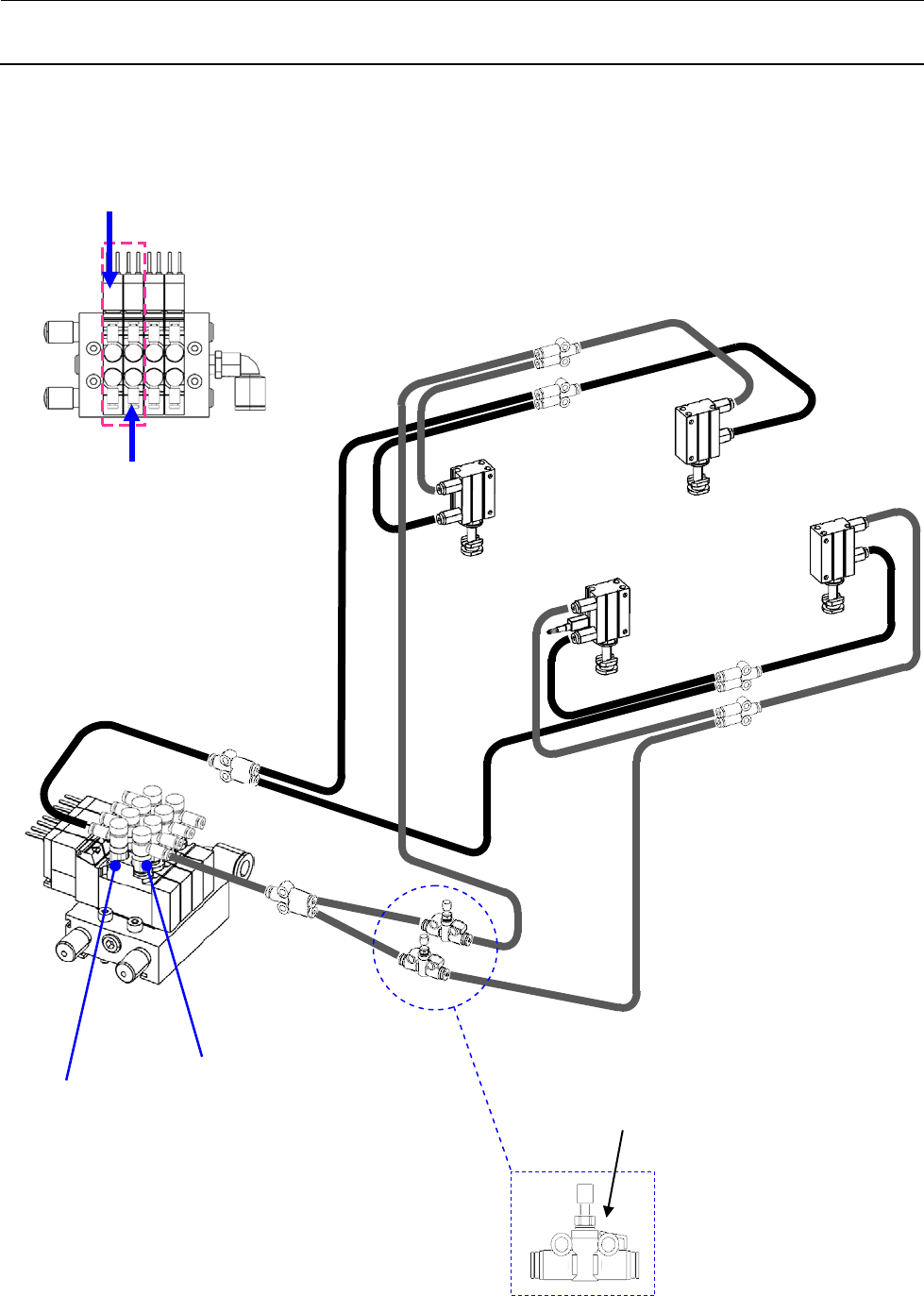

第 2 轨道
第 1 轨道
后侧通道配管连接
（第 3/第 4 轨道）
（前侧相同）
A 通道
→ 从全闭到开放 1 转
B 通道 → 全开
气缸侧
前侧通道配管连接
（第 1/第 2 轨道）
夹紧气缸缸
维修调整要领书
17-41
＜标记标签＞
第 1 轨道：R1-B
第 2 轨道：R2-B
第 3 轨道：R3-B
第 4 轨道：R4-B
＜标记标签＞
第 1 轨道：R1-A
第 2 轨道：R2-A
第 3 轨道：R3-A
第 4 轨道：R4-A
A 通道
→ 从全闭到开放 2 转
B 通道
→ 从全闭到开放 1 转半
后侧通道配管连接
（第 3/第 4 轨道）
前侧通道配管连接
（第 1/第 2 轨道）
机械限动器气缸
