维修调整要领书 9-6 14 ） 请安装下部排出导板。 顶紧装配 下部排出导板
维修调整要领书
9-5
12） 安装切带机装置时，请按相反的操作顺序进行。
13） 请装上台架(台架升起状态)，把上部排出导向装置的排出导板与定位块的空隙调整到 0.5～1mm。
顶紧装配
0.5～1
定位块(台架)
排出导板
上部排出导板
固定在台架支架上的螺丝和固定在切带机装置支承板上
的螺丝要先松开，调整空隙后再正式旋紧。
上部排出导板
切带机下面
维修调整要领书
9-6

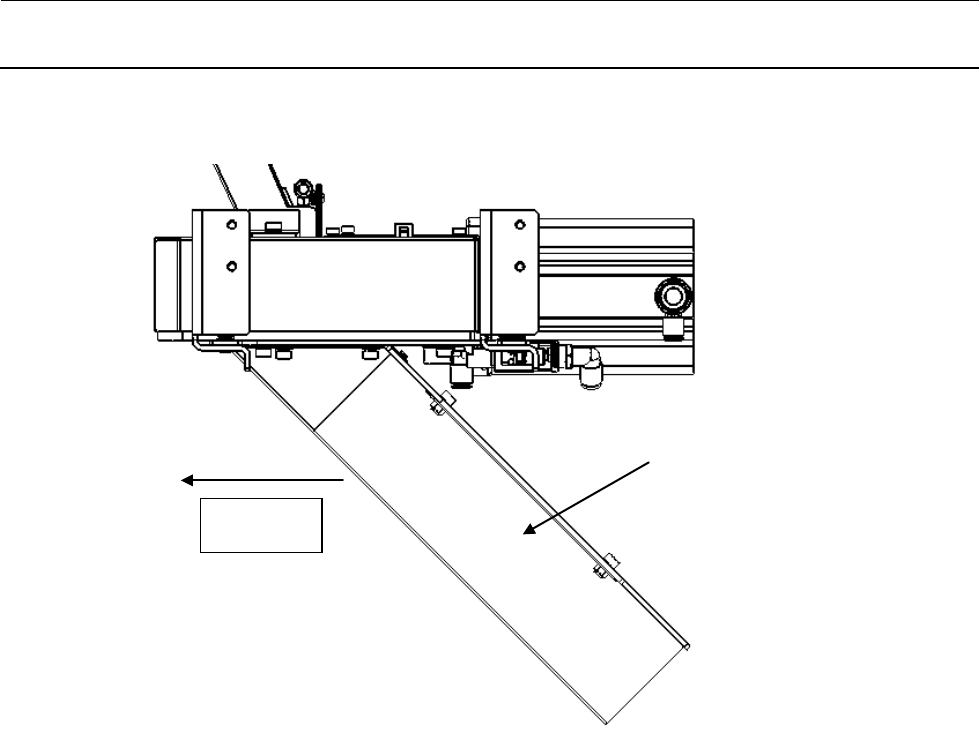

14） 请安装下部排出导板。
顶紧装配
下部排出导板
维修调整要领书
9-7
9-3
切带机刀刃的更换
危险
刀刃的操作要十分小心。
※ 更换刀刃请在切带装置从贴片机上卸下的状态下进行。
※ 关于从贴片机主体上的卸下请参照 9-2。
1） 请拆下止动螺丝(带垫片内六角螺栓 M4 L=8)，拆下护罩。
2） 请拆下调整锁紧压力用的止动螺丝以及固定刀刃的止动螺丝（内六角螺栓 M5 L=14)（5 处）。
请拆下固定刀刃。
止动螺丝
固定刀刃止动螺丝
固定刀刃
护罩
