维修调整要领书
17-25

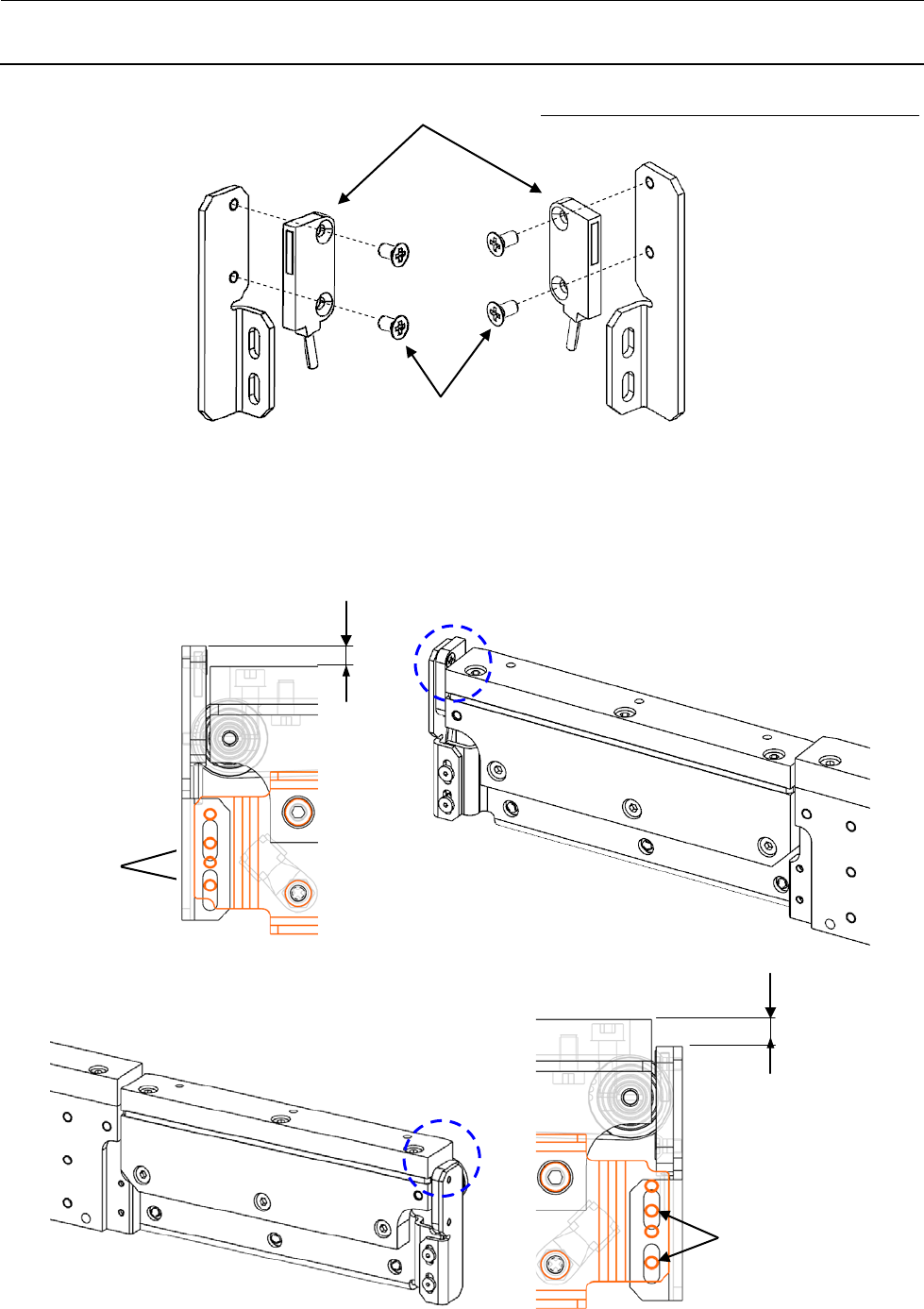

＜传送加长时＞
IN/OUT 传感器（HD002850050）※投光、受光没有区別，都是相同的传感器
埋头螺丝 M3 L=6
SM1030601SC
投光侧
受光侧
使用的分接抽头
6.5mm
5mm
使用的分接抽头
维修调整要领书
17-26
17-7-5
IN/OUT传感器受光量的确认
※ 本作业请在“17-7-2 传感器放大器阈值的设置”已完成的状态下实施。
1) 将传送宽度设定为 50mm。
2) 将厚度 0.3mm 的基板置于遮住 IN/OUT 传感器的状态。
3) 把作为确认对象传感器的光纤放大器的 SET/RUN 切换开关设置为“SET”。
4) 按下几次操作键的 MODE，设置为
，按下 DOWN 键使主数显部分（红色显示）改变为
“P***”。
※ “*”位置将显示数值。
5) 把作为确认对象传感器的光纤放大器的 SET/RUN 切换开关设置为“RUN”。
6) 确认主数显部分（红色显示）的值是下述数值。
※ 有基板的状态：100 不到
※ 无基板的状态：900 以上
7) 如不满足上述数值时，要调整 IN/OUT 传感器的组装位置。
※ 投光侧请调整为距传送带轨道上面之上侧 1～2mm。
※ 受光侧请调整为距传送带轨道上面之下侧 10.5～11.5mm。
※ 投光侧（传送加长时）请调整为距传送带轨道上面之上侧 5～6mm。
※ 受光侧（传送加长时）请调整为距传送带轨道上面之下侧 6.5～7.5mm。
8) 确认和调整完成后，把作为确认对象传感器的光纤放大器的 SET/RUN 切换开关设置为“SET”。
9) 按下几次操作键的 MODE，设置为
，按下 DOWN 键使主数显部分（红色显示）改变为
“￤￤￤￤￤￤￤￤”。
10) 把作为确认对象传感器的光纤放大器的 SET/RUN 切换开关设置为“RUN”。
※ 关于光纤放大器的显示和操作键，请参照“17-7-2 传感器放大器阈值的设置”。
※ 关于 IN/OUT 传感器组装位置的细节，请参照“17-7-4 IN/OUT 传感器的更换”。
维修调整要领书
17-27
17-8
轨道限位传感器的更换
17-8-1
第 2 轨道和第 4 轨道限位传感器的更换
1) 从限位传感器托架上卸下限位传感器。
2) 更换限位传感器。
3) 安装时请按相反的操作顺序进行。
4) 更换传感器后，请调整（确认）各限位传感器位置。
※ 第 2 轨道限位传感器位置 ： 基板宽度到 47mm 时传感器 ON
※ 第 4 轨道限位传感器位置 ： 基板宽度到 252.5mm 时传感器 ON（双通道（M））
限位传感器（40154793）
限位传感器托架
盆头小螺丝 M3X0.5 L=8
SM4030801SC
限位传感器（40154793）
盆头小螺丝 M3X0.5 L=8
SM4030801SC
限位传感器托架
第 4 轨道
第 1 轨道
