维修调整要领书 2- 31 2-3 - 4 LNC120 的更换 更换了 LNC120 之后，需要重新取得激光有关的 MS 参数。 （输入项目请参照第 2-4 项【更换贴装头后的从新调整】。） 1 ） 实施第 2-1-1 【 6 吸嘴贴装头装置的更换】的 1 ）～ 3 ），拆下 LNC 的电缆连接。 2 ） 拆下 LNC 支架侧面（左右两侧）的扩散器底座安装螺丝，拆下前后方的扩散器底座。 3 ） 拆下 LNC120 。 4 ） 组装请按…
维修调整要领书
2-30
2-3-3
同步皮带的更换
2-3-3-1
同步皮带Z的更换
更换了同步皮带 Z 之后，需要重新取得 Z 轴高度和激光有关的 MS 参数。（输入项目请参照第 2-4 项
【更换贴装头后的从新调整】。）
更换同步皮带 Z 的操作顺序与 6 吸嘴贴装头相同。请参照 2-1-3-1【同步皮带 Z 的更换】。
2-3-3-2
同步皮带θ的更换（10W电动机）
更换同步皮带θ（10W）的操作顺序与 6 吸嘴贴装头相同。请参照 2-1-3-2【同步皮带θ的更换】。
2-3-3-3
同步皮带θ的更换（30W电动机）
当更换了θ电动机（30W）后，必须再次进行θ原点传感器阈值的设置。
（设置方法请参照 2-2-7-3【传感器阈值的设置】。）
1） 实施 2-3-2-3【θ电动机的更换（30W 电动机）】的 1）～4），拆下θ电动机（30W）。
2) 以后的操作顺序与同步皮带θ（10W 电动机）相同。仅是要更换的同步皮带 T（宽度 6mm）（ 40165832）
不同。
维修调整要领书
2-31
2-3-4
LNC120 的更换
更换了 LNC120 之后，需要重新取得激光有关的 MS 参数。
（输入项目请参照第 2-4 项【更换贴装头后的从新调整】。）
1） 实施第 2-1-1【6 吸嘴贴装头装置的更换】的 1）～3），拆下 LNC 的电缆连接。
2） 拆下 LNC 支架侧面（左右两侧）的扩散器底座安装螺丝，拆下前后方的扩散器底座。
3） 拆下 LNC120。
4） 组装请按相反的步骤进行。
※ 安装前，请尽可能除去 LNC 支架上附着的 LOCTITE 粘结剂。
※ 安装 LNC120 时，请将 LNC 支架的销子放入定位孔，定位后固定。
※ 请在 LNC120 安装螺丝上涂敷 LOCTITE 粘结剂 243 后，以紧固扭矩①2.4N・m、②1.0N・m 固定。
5) 接通电源后，请确认 LNC120 背侧的 LED5 和 7 是亮绿色灯。
※LED 灯的详细情况请参照 2-1-4【LNC120 的更换】之附图。

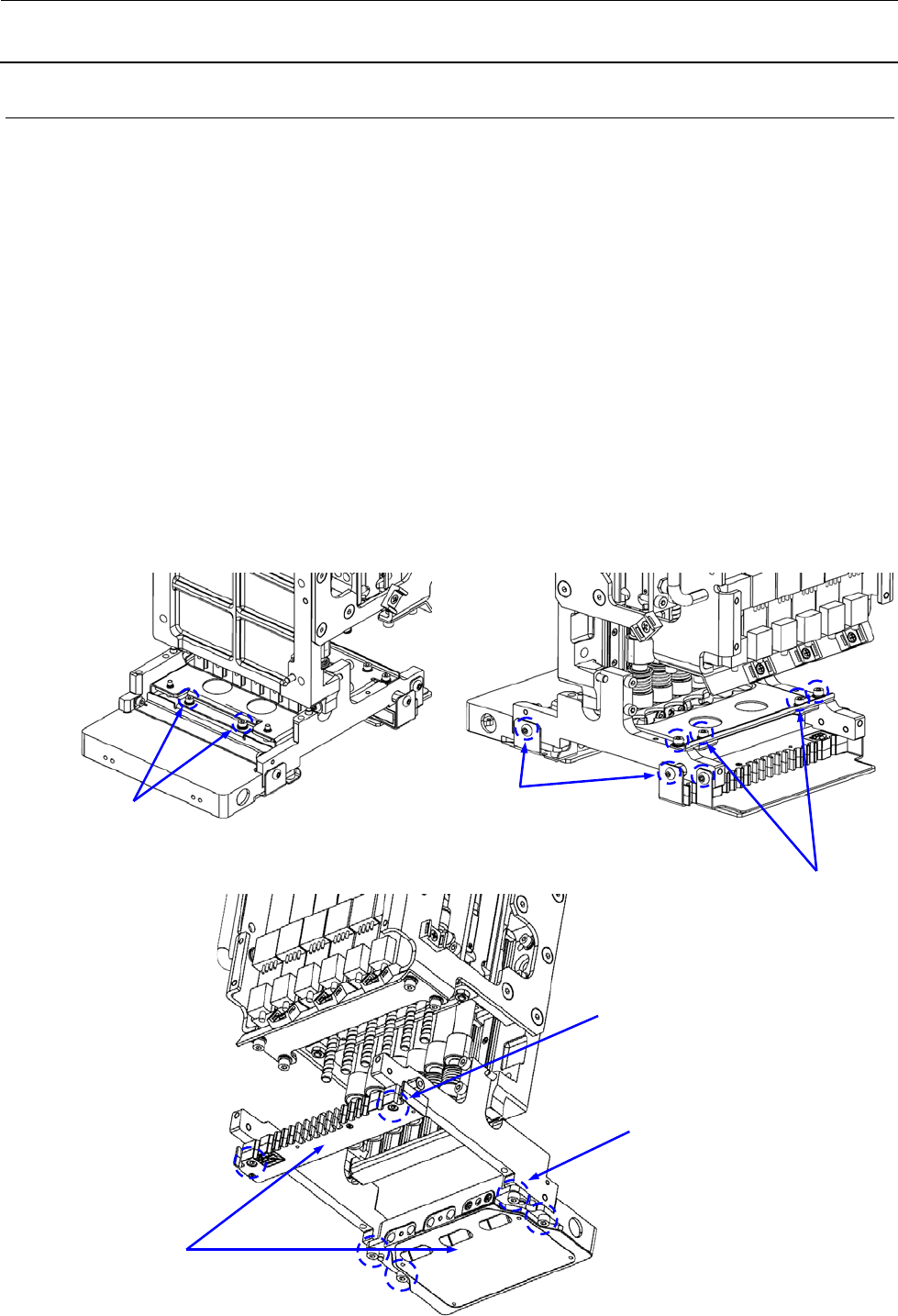

圆头螺丝 M4 L=6
带垫片内六角螺栓
M3 L=8
带垫片内六角螺栓
M3 L=8
LNC120 (40129658)
①内六角螺栓 M3 L=16
②内六角螺栓 M4 L=12
维修调整要领书
2-32
2-3-5
贴装头提升气缸的更换
1) 按照 2-3-1【6 吸嘴贴装头装置（RX-6R）的更换】之操作顺序卸下贴装头装置。
2) 拆下左右的手柄托架。
3) 拆下气缸前端的螺母，卸下释放闩（注意不要丢失波形垫片）。
4） 拆下气缸上连接的φ4 空气管子。
5） 拆下气缸，拆下自动开关。
6） 组装请按相反的步骤进行。
※ 自动开关的安装位置为离气缸下端 11.0mm。
7） 如果连控制器也更换了，则在装释放闩之前需要调整。
＜速度控制器的调整步骤＞
① 从顶部菜单进入 MS 参数，选择功能条中的[简易控制] →［MSP］选项卡，在此状态下按紧急停
止按钮。
② 选择[喷嘴提升气缸]，使气缸启停（ON/OFF），使显示时间（msec）符合规格值。
通过旋转速度控制器的旋钮来调整时间。
规格值: 气缸下降时间 120±5 msec（左右之差在 5 msec 以内）
③ 调整后，将旋钮固定。
8） 将释放闩插入活塞杆，垫好波形垫片后旋入气缸螺母，拧到不能动为止。
※ 请将上侧的螺母旋入到活塞杆前端丝锥部的深处，在此位置上固定。
※ 请以手动方式开动电磁阀，确认释放闩上下活动顺畅。
