维修调整要领书 9-1 危险 为 了防止突然的起 动 造成事故， 请 关掉 电 源之后再 进 行操作。 警告 涉及切带机装置之活动刀刃及固定刀刃的更换， 得到认证的维 修人员才能进行。 9 切带机 9- 1 整体图 切带机装置 上部排出导板 下部排出导板 切带机装置支承板
维修调整要领书
8-11
8-2-4

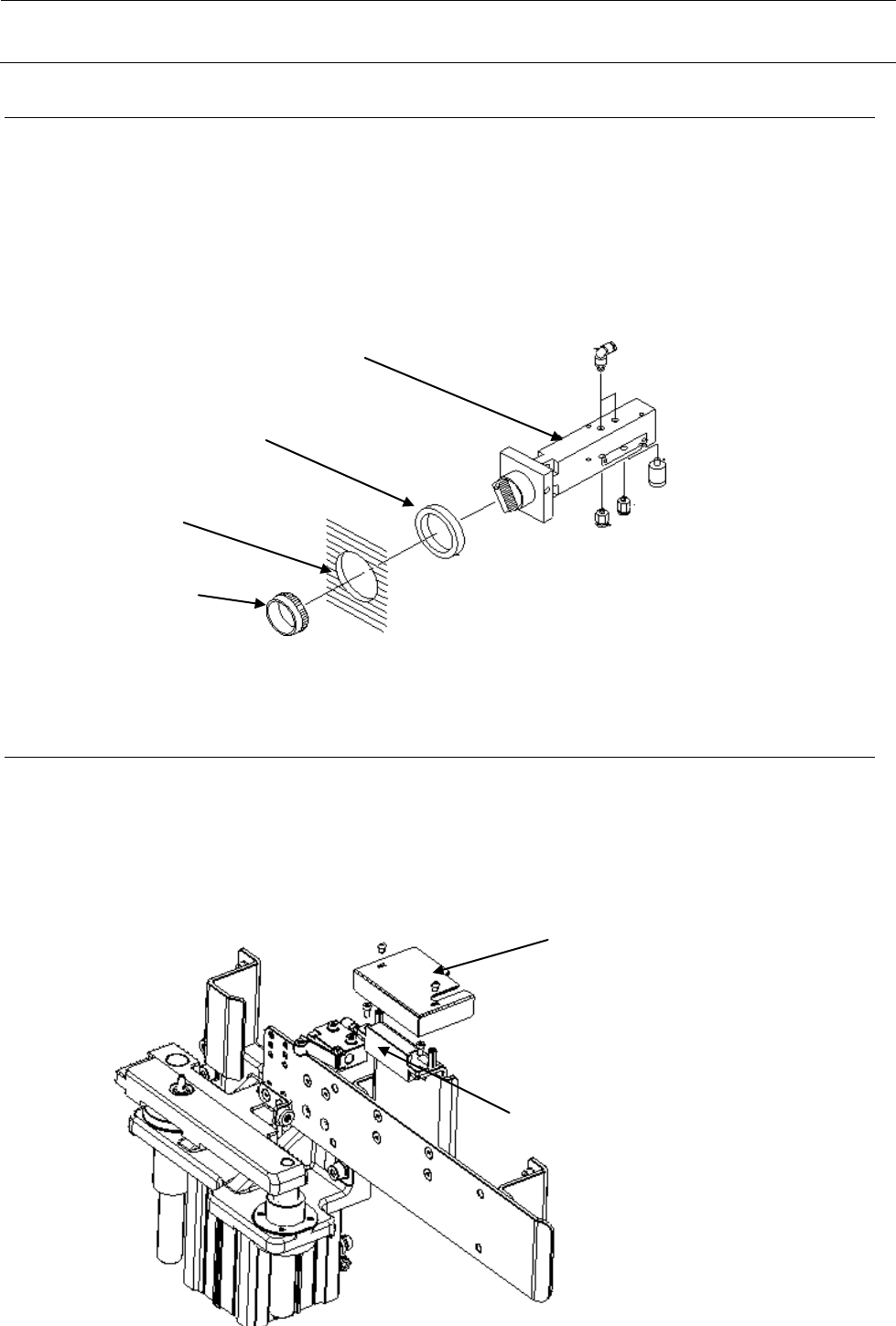

选择器的更换
1） 请切断主机的源气压。（ 手动阀门）
2） 将选择器的螺母（Cap）向左旋转，把选择器与外罩拆开。
3） 将弯管、单头活接头（Half Union）、消音器接到新的选择器上，用螺母（Cap）将选择器固定
在外罩里。
4） 接通主机的源气压。
8-2-5
台架连接器B的更换
1） 请拆下固定螺丝（圆螺丝 M3 L=5），卸下连接器外罩。
2） 把台架连接器 B 到转接插头上的电缆固定束线带切断。
3） 拆下固定螺丝（六角凹头螺栓 M3 L=8），更换台架连接器 B。
4） 安装时，请按逆向步骤进行。
螺母（Cap）
螺母（Cap）的安装孔
橡皮圈 3 个
PV015125000
台架连接器 B
连接器外罩
维修调整要领书
9-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
警告
涉及切带机装置之活动刀刃及固定刀刃的更换，得到认证的维
修人员才能进行。
9
切带机
9-1
整体图
切带机装置
上部排出导板
下部排出导板
切带机装置支承板
维修调整要领书
9-2
9-2
切带机主体的更换
1） 如规格上有升降机时，请在升起升降机的状态下进行操作。
2） 请断开机体的主压力空气。
3） 请松开固定在切带机装置上的螺丝(带垫片内六角螺栓 M5 L=12)，拆下下部排出导板。
4） 请拆掉上部排出导向装置的空气管子。
5） 请拆下安装在切带机装置上的上部排出导向装置的螺丝(带垫片内六角螺栓 M5 L=10)。
6） 请拆下安装在台架支架和上部排出导向装置上的螺丝(带垫片内六角螺栓 M5 L=10)，卸下排出导
向装置托架。
下部排出导板
下部排出导板止动螺丝
(正中央的 2 个)
切带机装置下面
