维修调整要领书
1-6
1-2-2

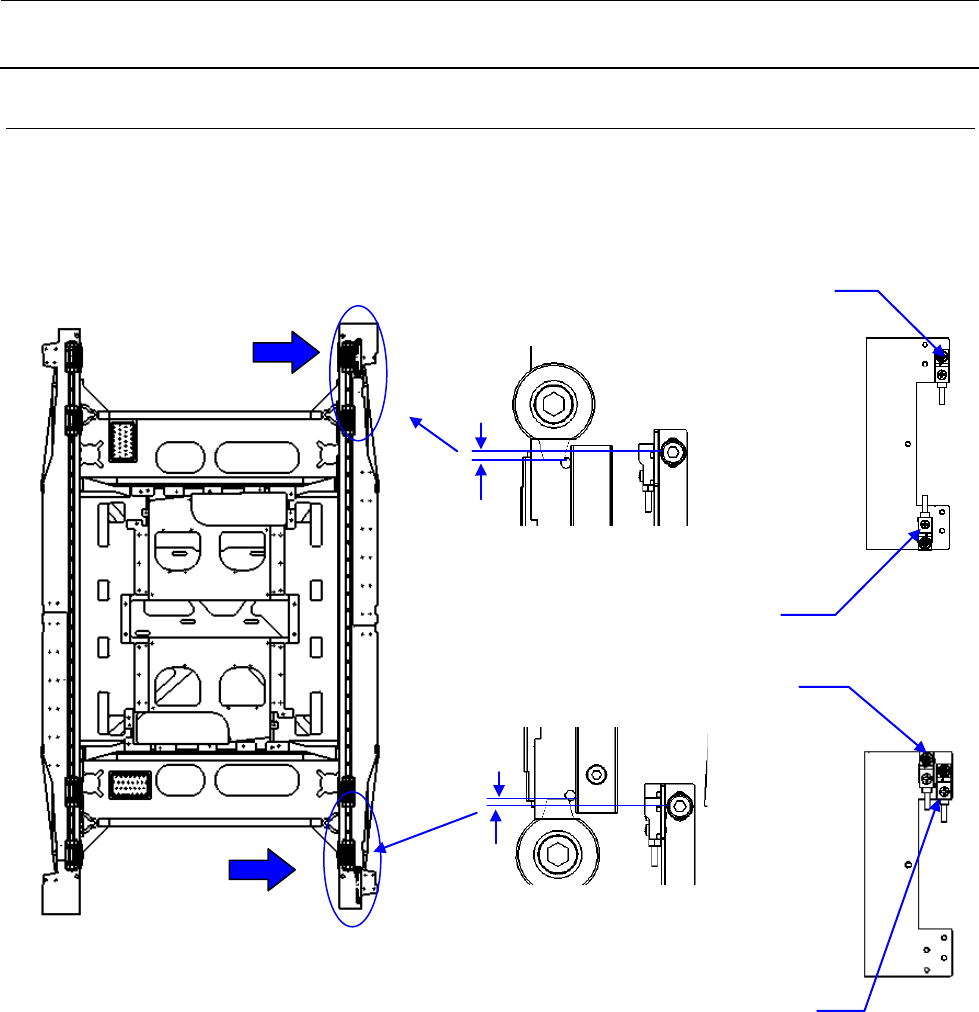

Y＋/－传感器、Y接近传感器的安装
1） 松开用于固定 Y 限位传感器托架的螺丝，使得距限动器橡皮的尺寸成为图示的位置。
2） 调整 Y 传感器托架并固定，要使 Y 直线基座端与传感器表面的空隙为 0.8～1.5mm（目标 1.0mm）。
3） 利用主机软件控制达到软限位之后，伺服 OFF，确认以手动移动 2mm 以上时 Y 限位传感器会 ON。
前侧
后侧
+Y 限位传感器
前侧接近传感器
－Y 限位传感器
限动器橡皮～
限位传感器中心 3.7mm
限动器橡皮～
限位传感器中心 3.7mm
后侧接近传感器
维修调整要领书
1-7
1-2-3

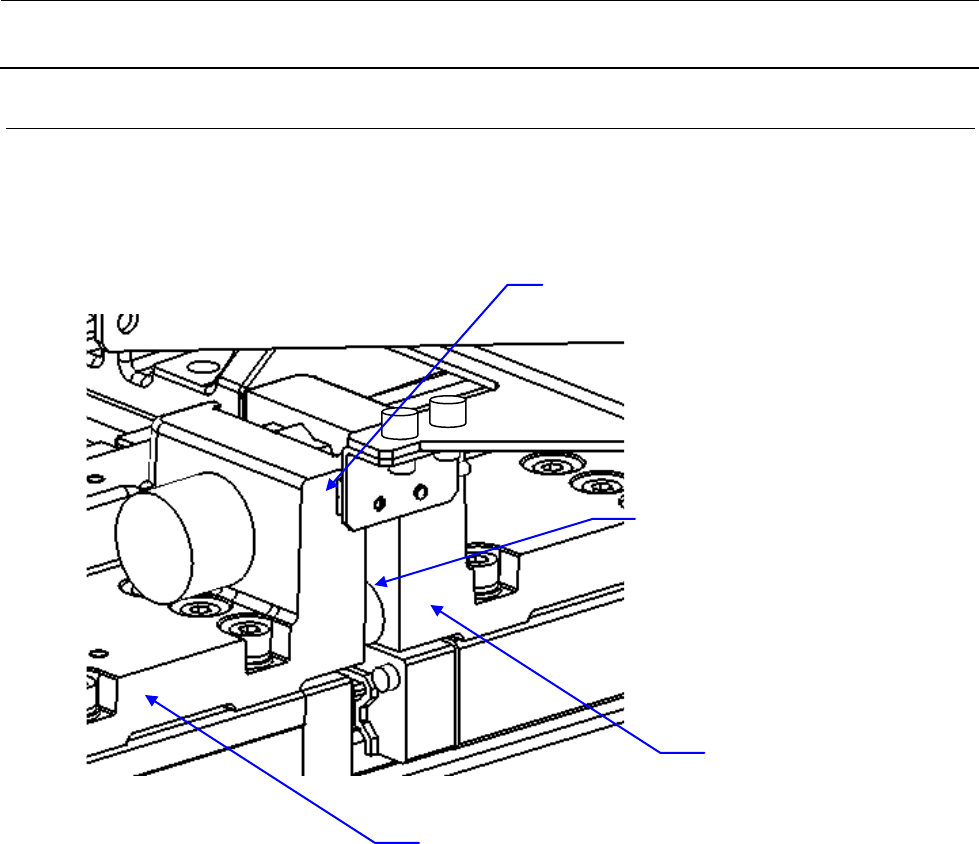

X轴干渉传感器的更换
1） 松开用于固定 Y 限位传感器托架 X 轴干渉传感器的螺丝。
2） 固定 Y 限位 DOG，使 Y 直线基座端与传感器表面的空隙为 0.8～1.5mm（目标 1.0mm）。
3） 确认橡皮限动器与 Y 直线基座的距离达到 5mm 时 X 轴干渉传感器会 ON。
限动器橡皮与后侧直线基座 R 的
空隙达到 5mm 时传感器会 ON
后侧
直线基座 L
前侧
直线基座 R
前侧直线基座 R 与传感器的空隙
0.8～1.5mm（目标 1.0mm）
维修调整要领书
1-8
1-2-4

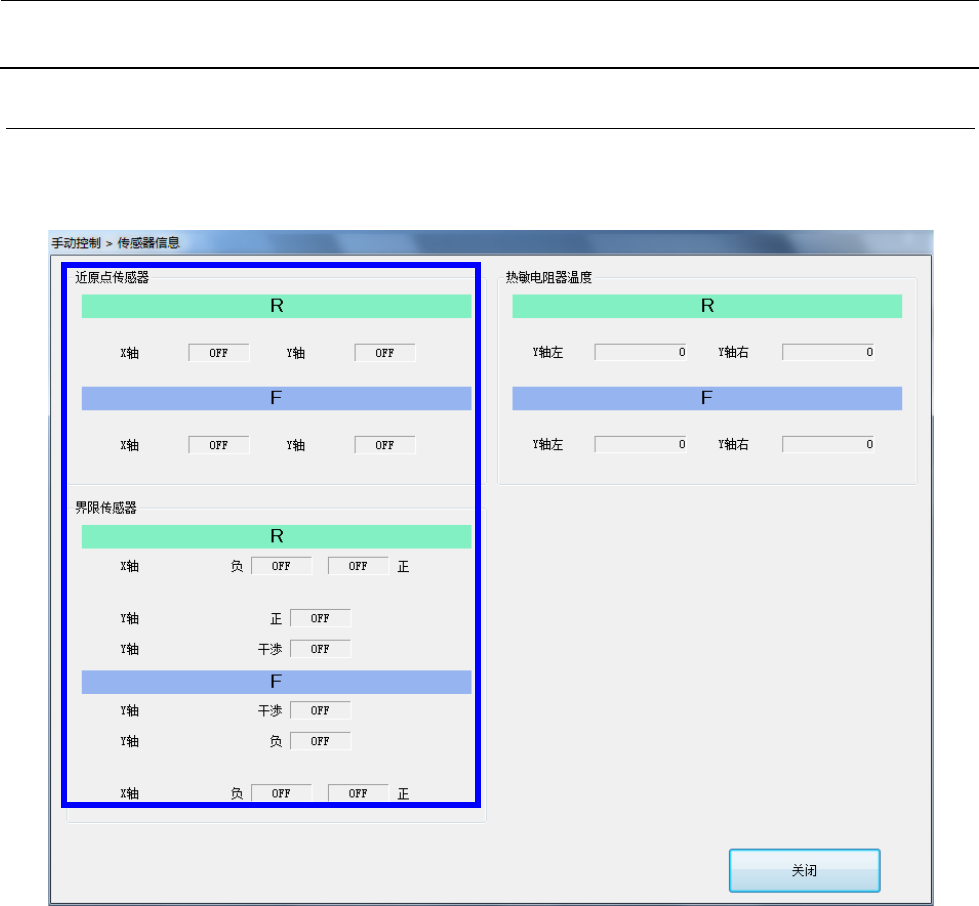

传感器动作确认
1） 各轴以手动方式移动，通过“手动控制”→“传感器信息”确认接近传感器（显示是原点传感器）、
各限位传感器会 ON、OFF。
