维修调整要领书
17-29
17-8-2
第 2 轨道=第 3 轨道干渉传感器的更换
1) 卸下电缆护壳。
2) 卸下安装在滑动底座侧面的限位传感器托架 R2-R3。
3) 卸下限位传感器进行更换。
4) 安装时请按相反的操作顺序进行。
5) 更换传感器后，请调整限位传感器位置。
※ 请把限位传感器与碰块的空隙调整为 2mm。
※ 第 2 轨道与第 3 轨道的各基板滑行面之距离到 44mm 时传感器 ON
使第 2 轨道与第 3 轨道
逐步接近，
距离到 44mm 时 ON
第 3 轨道
第 2 轨道
电缆护壳
第 2 轨道
限位传感器（40154793）
盆头小螺丝 M3X0.5 L=8
SM4030801SC
带垫片内六角螺栓 M4 L=8
SL6040892TN
第 3 轨道
传感器碰块
限位传感器托架 R2-R3
维修调整要领书
17-30
17-8-3
第 3 轨道=第 4 轨道干渉传感器的更换
1) 卸下安装在滑动底座侧面的限位传感器托架 R3-R4。
2) 卸下限位传感器进行更换。
3) 安装时请按相反的操作顺序进行。
4) 更换传感器后，请调整各限位传感器位置。
※ 请把限位传感器与碰块的空隙调整为 2mm。
※ 后侧通道（第 3/第 4 轨道）的基板宽度到 48.5mm 时传感器 ON
使第 3 轨道与第 4 轨道
逐步接近，
距离到 48.5mm 时 ON
第 4 轨道
第 3 轨道
限位传感器托架 R3-R4
限位传感器（40154793）
盆头小螺丝 M3X0.5 L=8
SM4030801SC
带垫片内六角螺栓 M4 L=8
SL6040892TN
传感器碰块
第 4 轨道
第 3 轨道
维修调整要领书
17-31
17-9

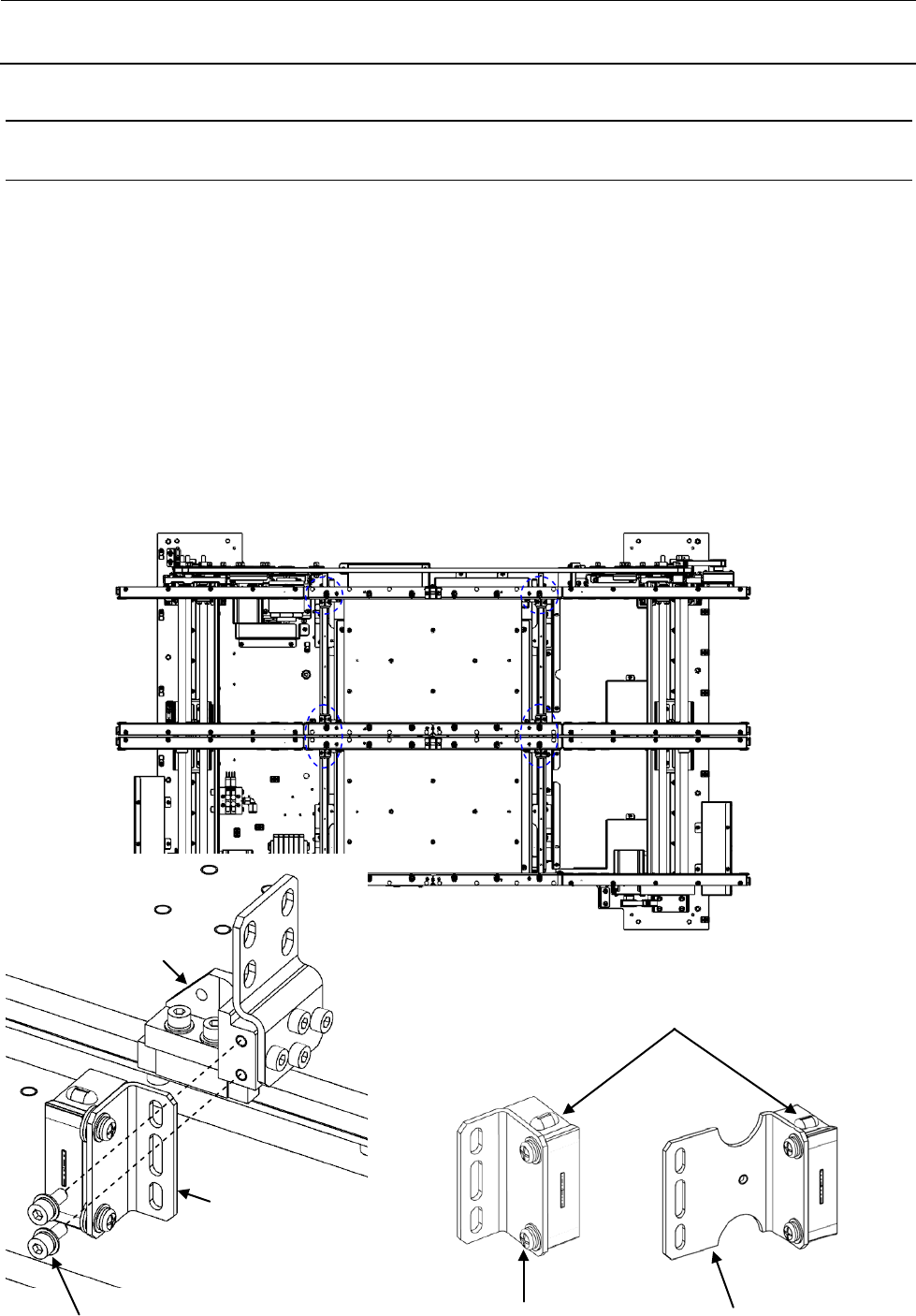

支承销检出传感器的更换
17-9-1
支承销检出传感器的更换
1) 卸下支承销传感器托架。(托架有 2 种。)
※ 装有传送限动器的轨道上，带有传感器托架 B。
2) 从传感器托架上卸下支承销检出传感器。
3) 更换支承销检出传感器。
4) 请按照【支承销检出传感器一览表】所示涂抹连接器标记。
5) 安装时请按相反的操作顺序进行。
※ 请注意安装位置和安装方向。
6) 更换后，请进行【17-9-2 支承销检出传感器的设定】。
带垫片内六角螺栓 M3 L=8
SL6030892TN
支承销传感器托架
滑行器构件
支承销检出传感器
40154796・40154797・40154803・40154804
带垫片盆头小螺丝 M3 L=12
SL4031291SC
支承销传感器托架 B
