维修调整要领书
5-9
5-5-3
传送宽度调整联动正时皮带的更换
1） 请松开空转皮带轮的 2 个螺丝，移开空转皮带轮，把正时皮带从正时皮带轮 A 中拆下。
2） 将正时皮带更换为新的正时皮带。
3） 请移开空转皮带轮，将空转皮带轮的 2 个螺丝临时定位，上下移动空转皮带轮将正时皮带的张力
调整到 39N～49N。
调整请使用 UNITTA 株式会社生产的声波式皮带张力计（Weight=2.5, Width=9.0, Span=979）。
注）张力过于紧→驱动轴的扭矩増大导致电动机轴承损坏
注）张力过于松→皮带轮跳齿导致异常声音、正时皮带磨损、损坏
图 5-5-3-1 空转皮带轮
空转皮带轮
维修调整要领书
5-10
5-6
LEFT／RIGHT传感器的更换
5-6-1
LEFT／RIGHT传感器的更换

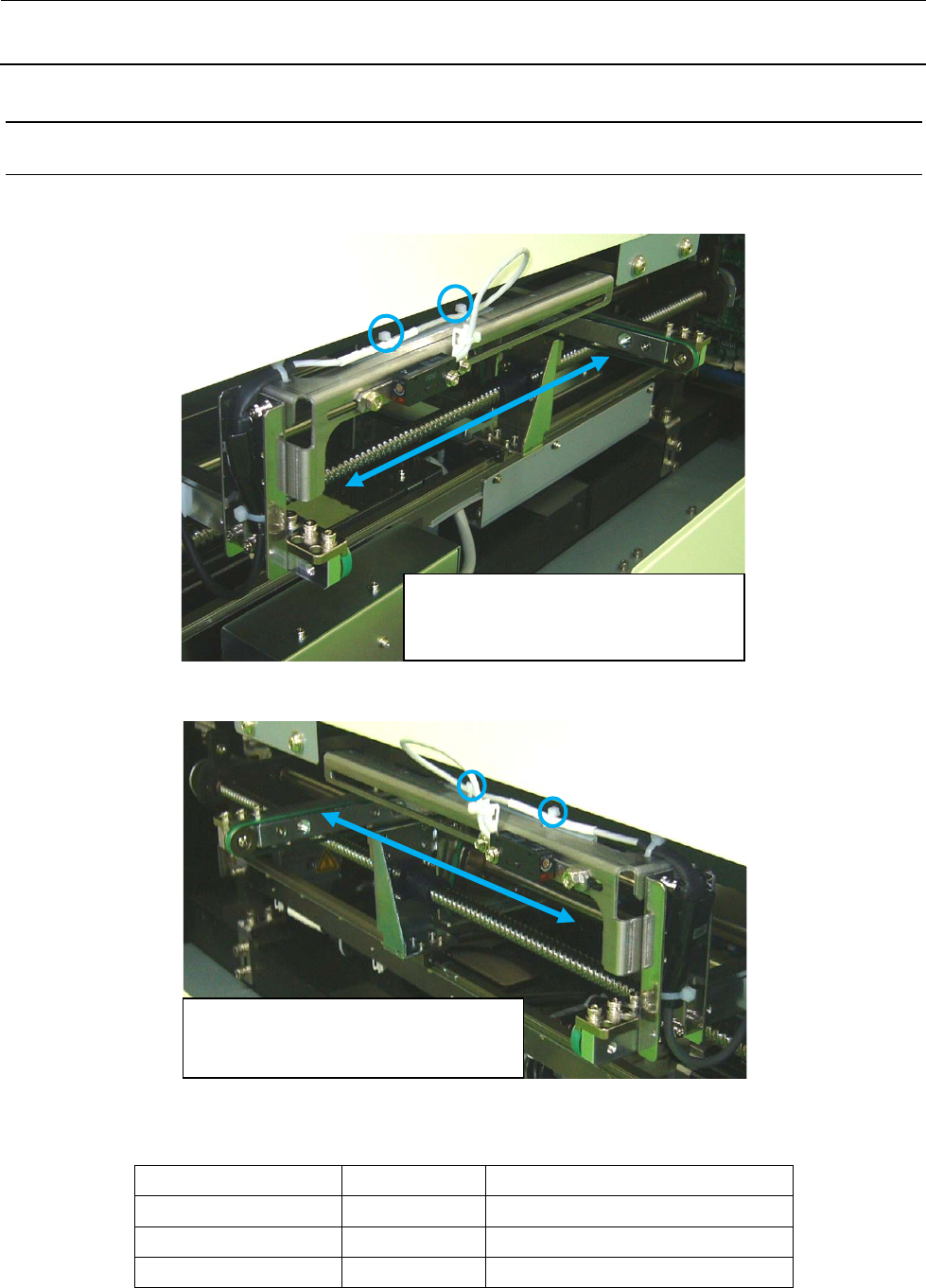

1） 调整传感器位置后，电缆要用束线带固定，注意防止过于拉紧或过于松弛。
图 5-6-1-1 RIGHT 传感器
图 5-6-1-2 LEFT 传感器
表 5-6-1 传感器货号
货号 备注
LEFT 传感器 40129046 涂满连接器标记 65
RIGHT 传感器 40129046 涂满连接器标记 72
束线带 EA9500B000
将传感器移到箭头方向时，电缆要有
余地，不要钩住运转部
将传感器移到箭头方向时，电缆要有
余地，不要钩住运转部
维修调整要领书
5-11
5-6-2
传感器的灵敏度调整
＜灵敏度调整＞
1） 此调整是为了可以检测放在传送路传感器上的黑色轧花基板(无光泽)。
2） 把黑色轧花基板(无光泽)放到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后
再慢慢地向顺时针方向转动到调整到可以检测到指定基板的位置。
※ 如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
图 5-6-2-1 传感器的灵敏度调整
②到检出的位置为止
