维修调整要领书 17 -7 17 - 3 传 送 电动 机 的更 换 1) 卸下驱动皮带。 ※ 拆卸的操作顺序请参照“ 17-1-2 驱动皮带的更换”。 2) 拆下驱动电动机板装配螺丝，从驱动电动机托架上卸下传送电动机。 3) 卸下同步皮带轮 A 及驱动电动机板。 4) 更换传送电动机。 5) 组装时请按相反的操作顺序进行。 ※ 电动机凸面与皮带轮的间隙为 2mm 。 驱动电动机托架 带垫片内六角螺栓 M4 L=10 SL6041092…
维修调整要领书
17-6
17-2
传送皮带轮的更换
1) 卸下传送机皮带、传送机驱动皮带。
※ 拆卸的操作顺序请参照“17-1-1 传送机皮带的更换”。
※ 拆卸的操作顺序请参照“17-1-3 传送机驱动皮带的更换”。
2) 更换各皮带轮。
※ 皮带轮一共有 4 种。请注意不要搞错装配位置。

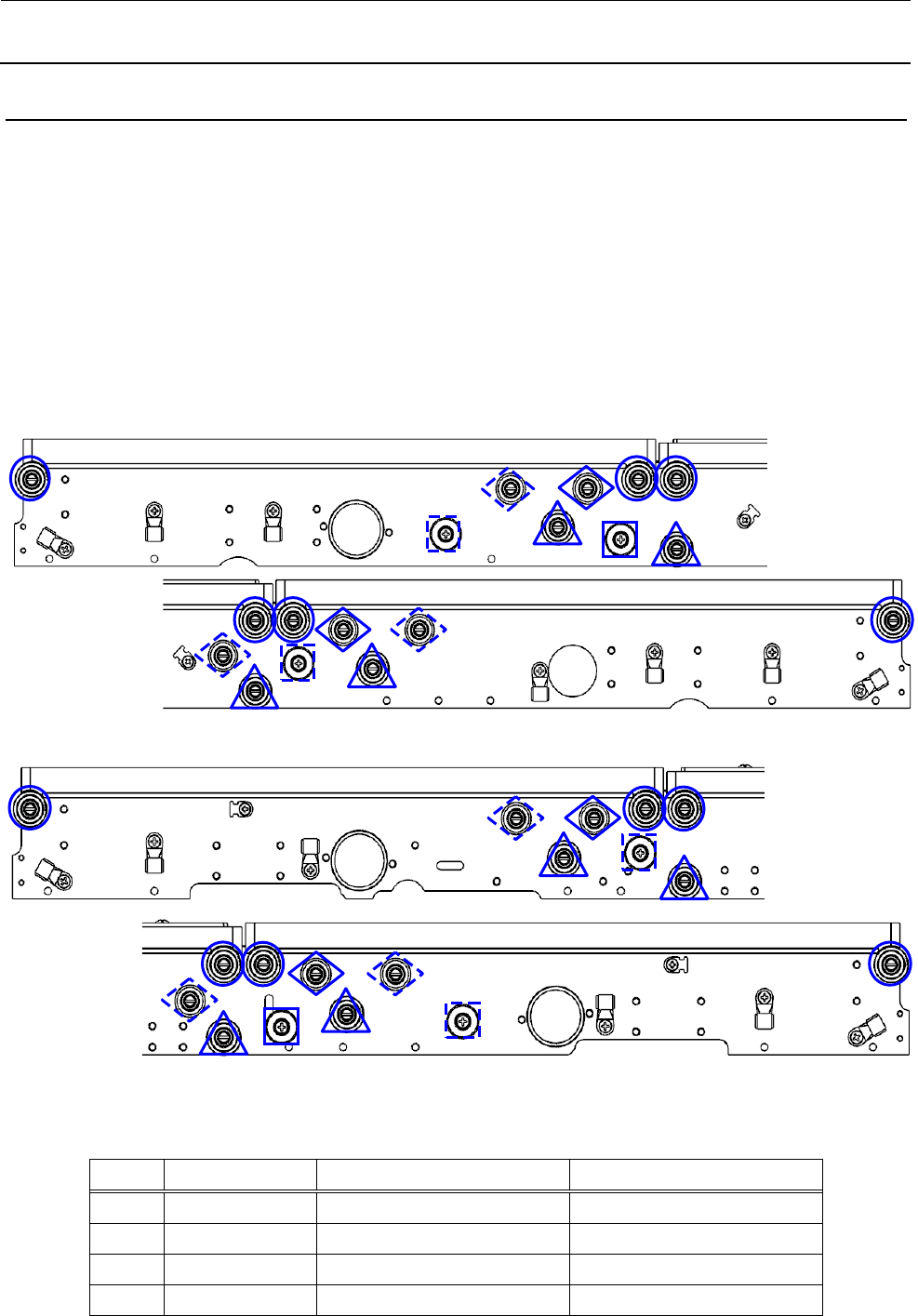

※ 皮带轮位置请参照下图及【皮带轮一览表】。
＜第 1／第 4 轨道＞
＜第 2／第 3 轨道＞
皮带轮一览表
记号
货号
品名
备注
○ EZ445451101 皮带轮 A（P30-2GT）
△
EZ445451201 皮带轮 B（P30-2GTX2）
◇ EZ445450401 空转轮 A（AS-5A39A） 虚线部为背侧螺母固定
□ E21117150A0 传送皮带轮组件 虚线部为背侧螺母固定
维修调整要领书
17-7
17-3

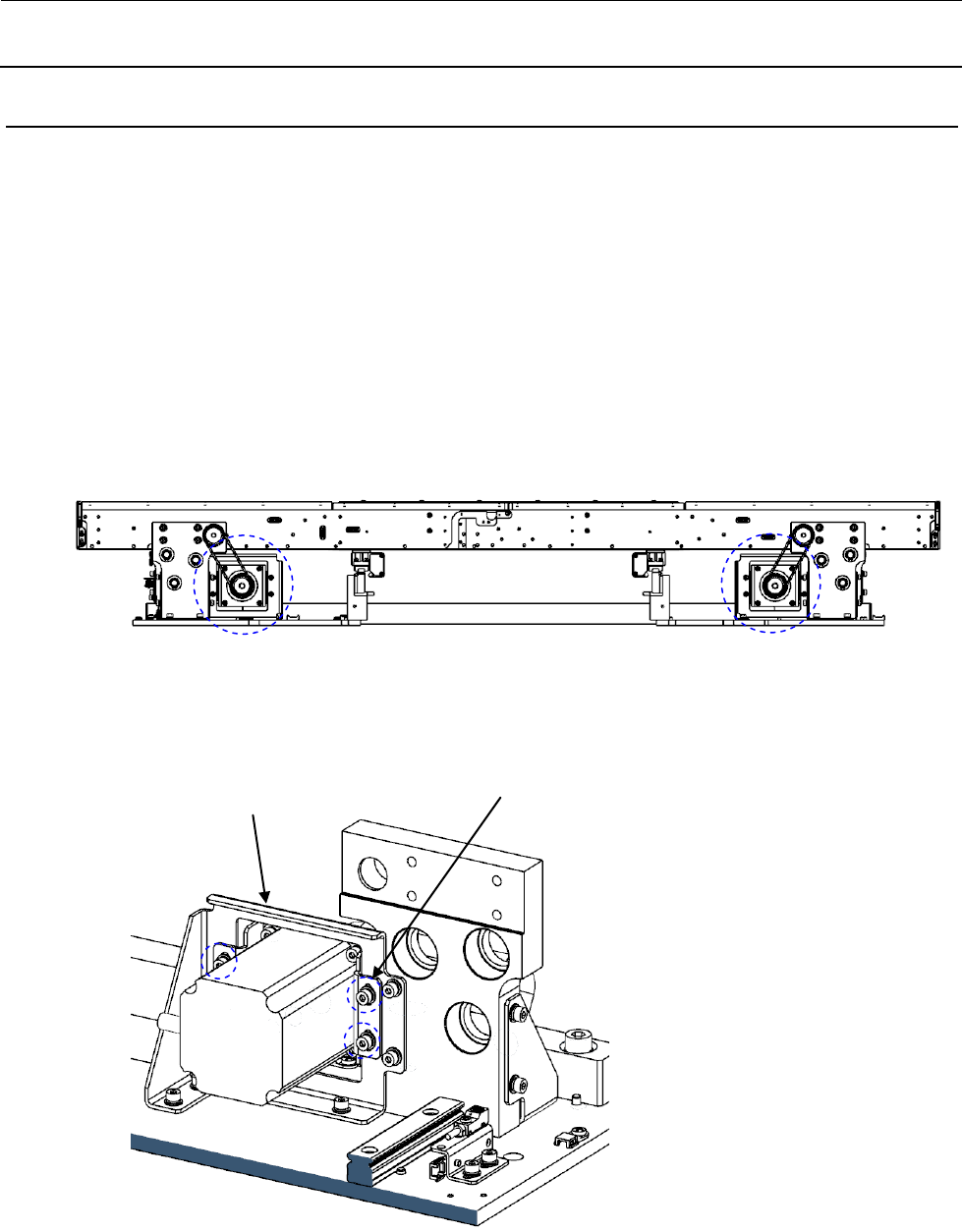

传送电动机的更换
1) 卸下驱动皮带。
※ 拆卸的操作顺序请参照“17-1-2 驱动皮带的更换”。
2) 拆下驱动电动机板装配螺丝，从驱动电动机托架上卸下传送电动机。
3) 卸下同步皮带轮 A 及驱动电动机板。
4) 更换传送电动机。
5) 组装时请按相反的操作顺序进行。
※ 电动机凸面与皮带轮的间隙为 2mm。
驱动电动机托架
带垫片内六角螺栓 M4 L=10
SL6041092TN
维修调整要领书
17-8

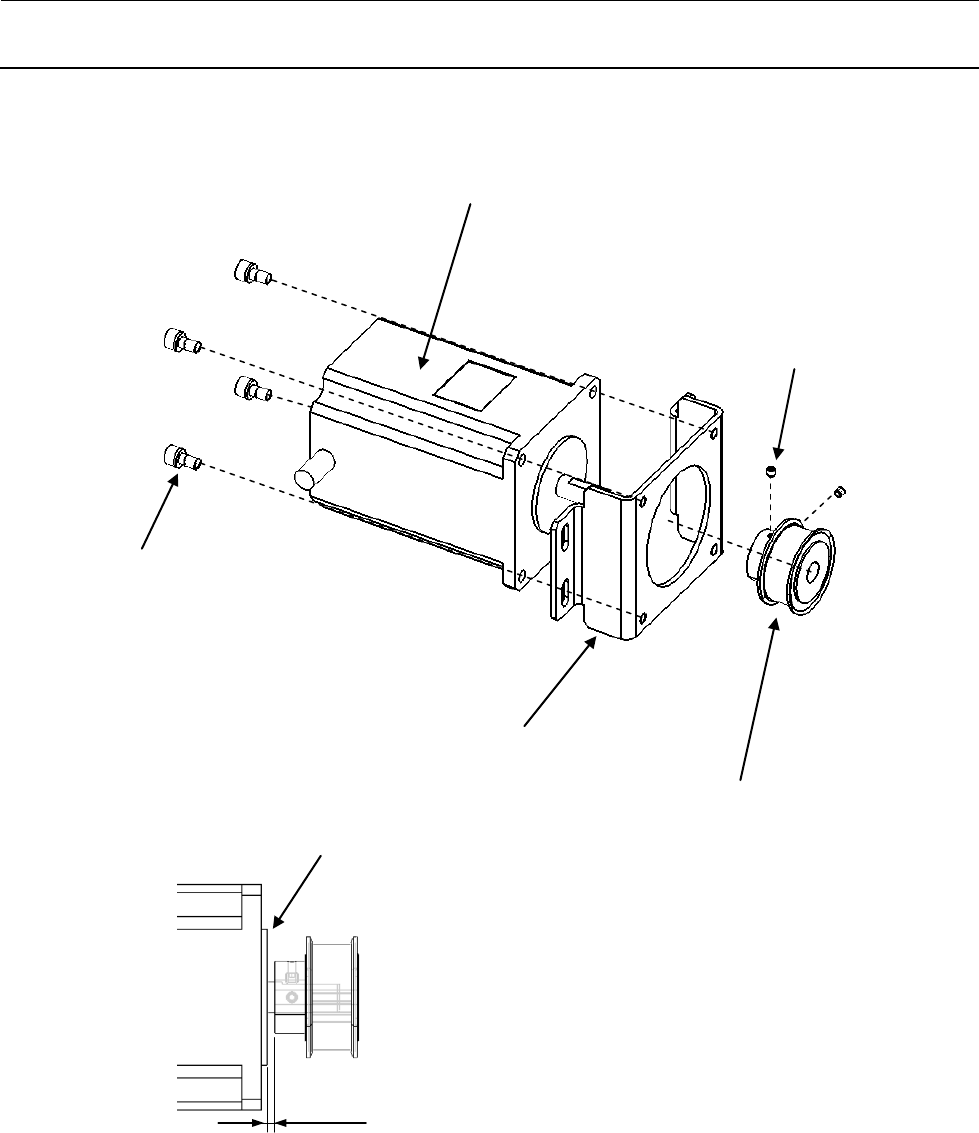

带垫片内六角螺栓 M4 L=10
SL6041042TN
L/R 电动机组件（40129033）
驱动电动机板
同步皮带轮 A
止动螺丝 M3 L=3
SM8030312TP
2mm
电动机凸面
