维修调整要领书 1- 20 1- 5 更换 XY 拖链电缆 1-5 - 1 XY 拖链电缆组成 1 ） X 轴组成 本图是从背侧看贴装头 40127624 4_CORES_FLAT_TUBE_BRACK_8_5 用 2m 40129130 XY BEAR CABLES ASM1 40129131 XY BEAR CABLES ASM2 CN1A （光缆） 截面图 EPV -1 (LAN) LNC -1 (LAN) X- ENC2 CN1…
维修调整要领书
1-19
2） 参考 1-4-1.3）再次组装 Y 电缆托架，参考 1-4-1.1）组装 X 油罩。
后侧由于 Y 电缆托架上带有 X 轴干渉传感器，请参考 1-2-3）调整空隙。
3） 请加注 NSL 润滑脂并左右移动 HEAD_UNIT，使涂及轴的整体。
※溢出的润滑脂用回丝擦掉。
4） 进行 8 小时左右的跑合运转（预热_对角・高速 2）。
擦掉行程末端或螺母端面积聚的润滑脂。
※8 小时是大致的时间标准。
维修调整要领书
1-20
1-5
更换XY拖链电缆
1-5-1
XY拖链电缆组成

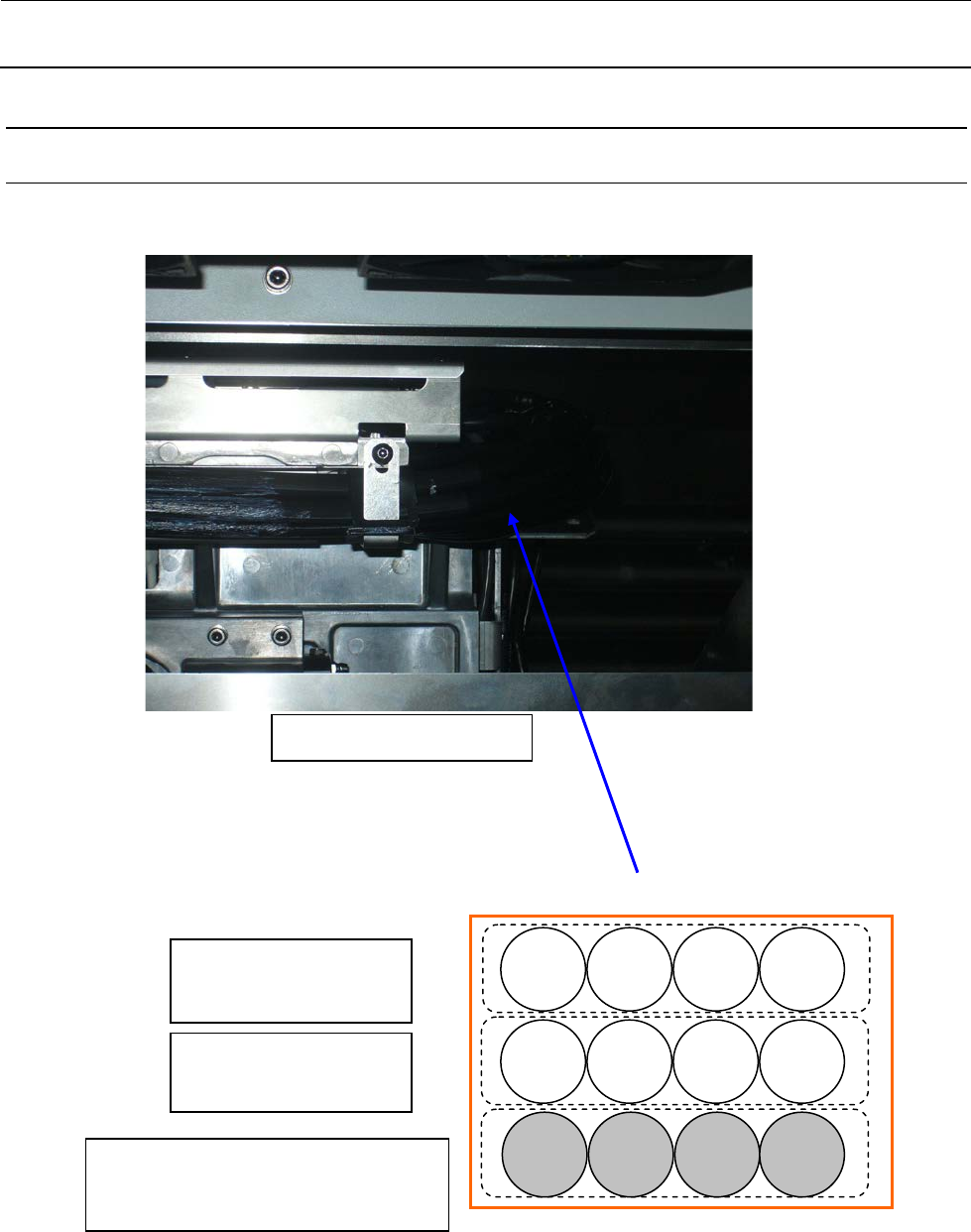

1） X 轴组成
本图是从背侧看贴装头
40127624 4_CORES_FLAT_TUBE_BRACK_8_5
用 2m
40129130
XY BEAR CABLES ASM1
40129131
XY BEAR CABLES ASM2
CN1A
（光缆）
截面图
EPV-1
(LAN)
LNC-1
(LAN)
X-ENC2
CN1228
CN0719
FG
CN0719
FG
CN0610
CN0601
CN0614
负压 负压
负压
0.5Mpa
维修调整要领书
1-21
2） Y 轴组成
截面图
CN1A
（光缆）
40129130
XY BEAR CABLES ASM1
40129131
XY BEAR CABLES ASM2
EPV-1
(LAN)
LNC-1
(LAN)
40129132
Y BEAR CABLES ASM
YL-MTR2
CN0610
CN0601
CN0614
X-ENC2
CN1228
CN0719
FG
CN0719
FG
YL-ENC2
YR-ENC2
CN1221
CN1222
CN1224
CN1230
X-MTR2
X-ENC5
CN1226
YL-MTR4
YR-MTR5
YR-MTR2
0.5Mpa
负压
负压
负压
