RX-6_维修调整要领书.pdf - 第63页
维修调整要领书 2- 29 皮带批号（印刷字） 皮带批号（印刷字） 张力测定位置 T 皮带轮 θ电动机轴标记 花键皮带轮

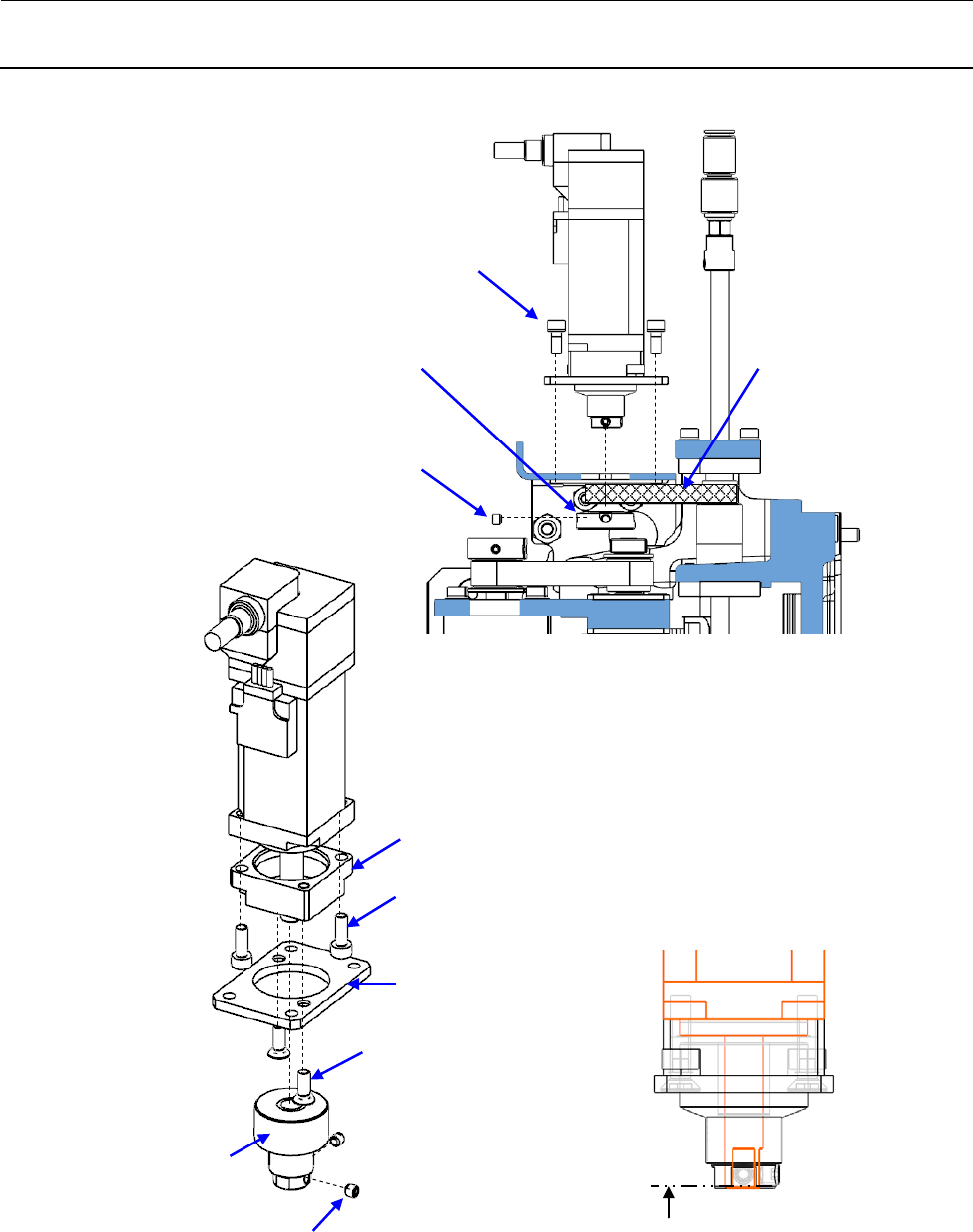

维修调整要领书
2-28
带垫片内六角螺栓 M3 L=8
止动螺丝 M3 L=3
同步皮带 T
宽度:6mm
(40165832)
T 电动机 MI 支架
内六角螺栓 M3 L=8
T 电动机隔离圈
T 电动机板
埋头螺钉 M3 L=8
T 皮带轮
止动螺丝 M3 L=3
对齐表面
（电动机轴端面/皮带轮端面）

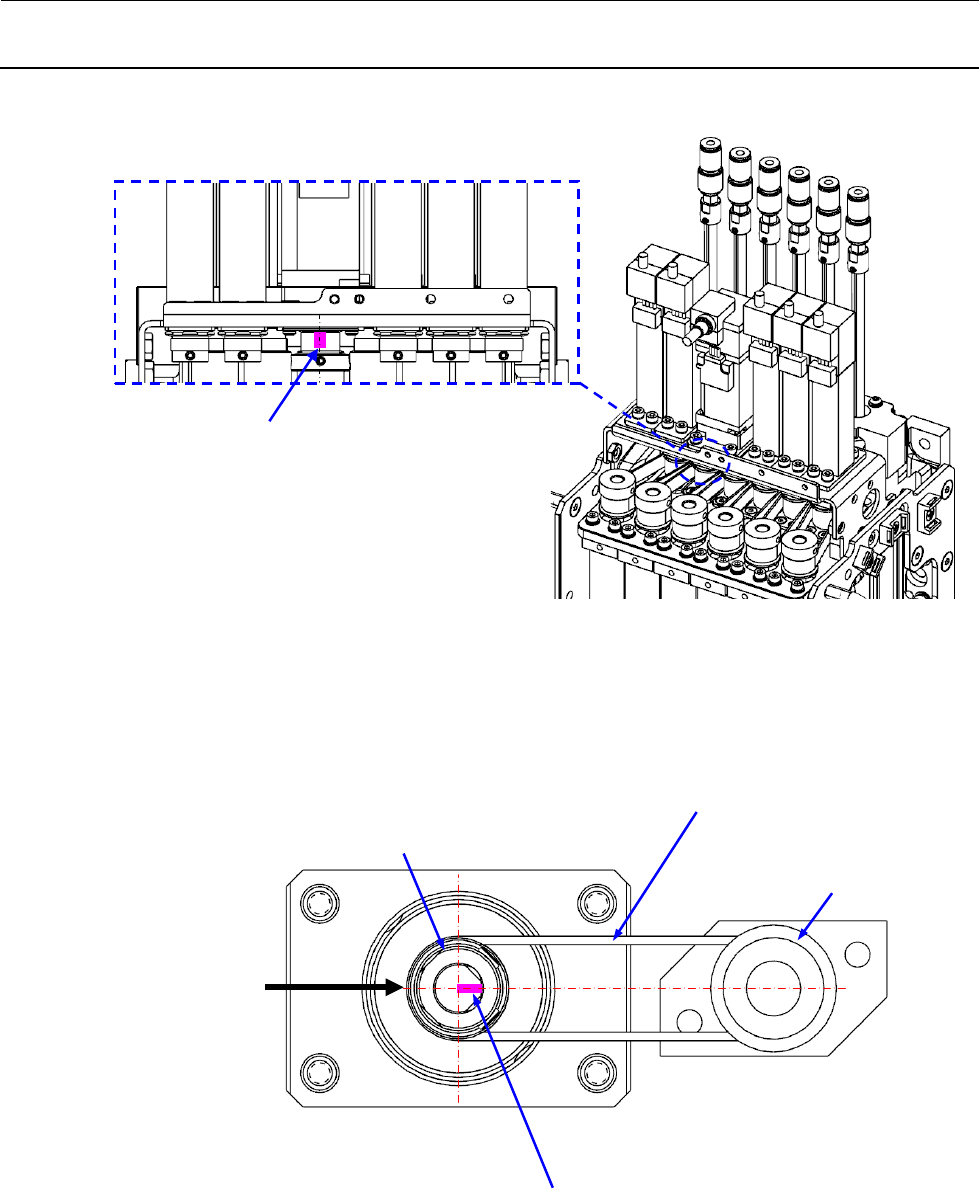

维修调整要领书
2-29
皮带批号（印刷字）
皮带批号（印刷字）
张力测定位置
T 皮带轮
θ电动机轴标记
花键皮带轮
维修调整要领书
2-30
2-3-3
同步皮带的更换
2-3-3-1
同步皮带Z的更换
更换了同步皮带 Z 之后，需要重新取得 Z 轴高度和激光有关的 MS 参数。（输入项目请参照第 2-4 项
【更换贴装头后的从新调整】。）
更换同步皮带 Z 的操作顺序与 6 吸嘴贴装头相同。请参照 2-1-3-1【同步皮带 Z 的更换】。
2-3-3-2
同步皮带θ的更换（10W电动机）
更换同步皮带θ（10W）的操作顺序与 6 吸嘴贴装头相同。请参照 2-1-3-2【同步皮带θ的更换】。
2-3-3-3
同步皮带θ的更换（30W电动机）
当更换了θ电动机（30W）后，必须再次进行θ原点传感器阈值的设置。
（设置方法请参照 2-2-7-3【传感器阈值的设置】。）
1） 实施 2-3-2-3【θ电动机的更换（30W 电动机）】的 1）～4），拆下θ电动机（30W）。
2) 以后的操作顺序与同步皮带θ（10W 电动机）相同。仅是要更换的同步皮带 T（宽度 6mm）（ 40165832）
不同。
