维修调整要领书
8-9
8-2-2

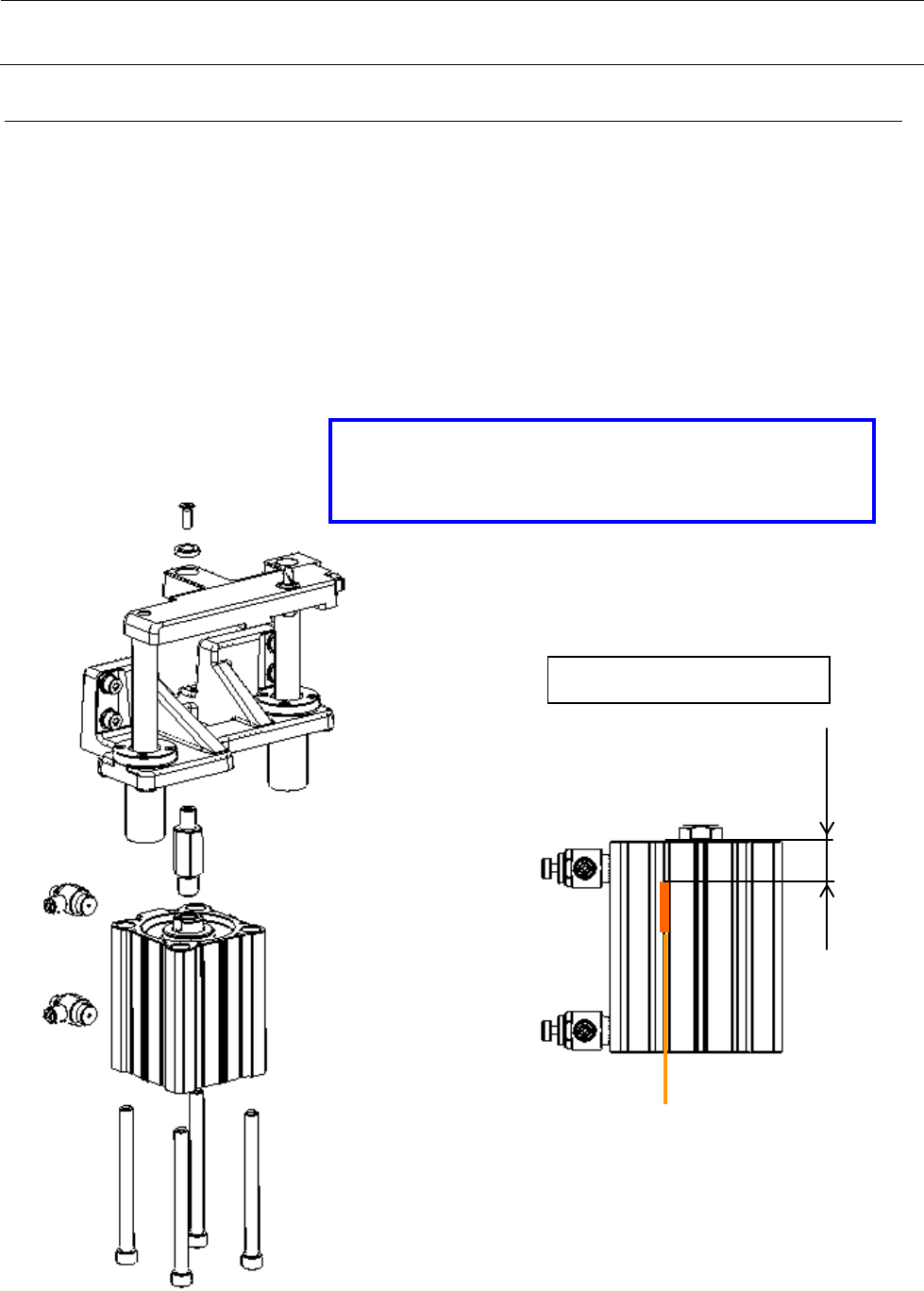

台架上升气缸的更换
1） 请关闭主机的源气压。（ 手动阀门）
2） 拆下内六角凹头螺栓（M6×20）。
3） 拆下气缸固定螺丝，将气缸从支撑架卸下。
4） 卸下前左侧／后右侧的气缸传感器。
5） 将速度控制器、轴安装在新的气缸上。
6） 安装时，请按逆向步骤进行。
7） 接入主机的源气压，调整气缸速度。
前左侧／后右侧（共通）：PA800750100(机械型：CDQ2B80～)
前右侧／后左侧（共通）： PA800750200(机械型：CQ2B80～)
22±0.5
仅前左侧／后右侧有传感器
维修调整要领书
8-10
8-2-3

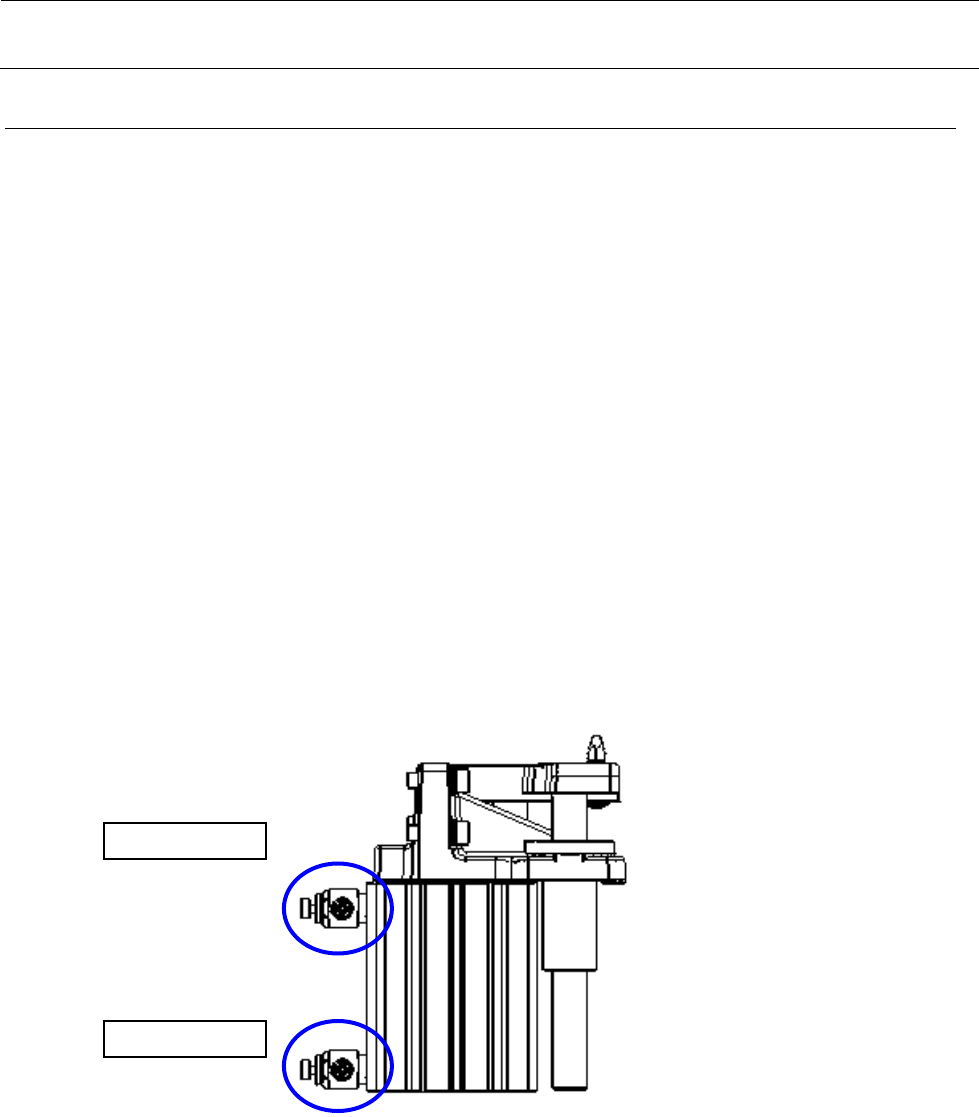

台架上升气缸速度控制器的调整
1) 请固定右侧的气缸速度控制器，调整左侧的气缸速度控制器。
2) 速度控制器，上升固定在 3.5～4.0 秒(4 秒为目标)内完成，下降在 3.5～4.0 秒内完成（4 秒
为目标）。（安装时）
・UP ：用上边的控制器调整
如果左侧的气缸上升太快，请按顺时针转动速度控制器的螺丝调节。
・DOWN ：用下边的控制器调整
如果左侧的气缸下降太快，请按顺时针转动速度控制器螺丝调节。
3) UP、DOWN 的速度左右相等后，请用速度控制器的锁定螺丝，锁定调节螺丝。
4) 锁定后，请再次确认上升/下降的速度。
上边的速度控制
下边的速度控制
维修调整要领书
8-11
8-2-4
选择器的更换
1） 请切断主机的源气压。（ 手动阀门）
2） 将选择器的螺母（Cap）向左旋转，把选择器与外罩拆开。
3） 将弯管、单头活接头（Half Union）、消音器接到新的选择器上，用螺母（Cap）将选择器固定
在外罩里。
4） 接通主机的源气压。
8-2-5
台架连接器B的更换
1） 请拆下固定螺丝（圆螺丝 M3 L=5），卸下连接器外罩。
2） 把台架连接器 B 到转接插头上的电缆固定束线带切断。
3） 拆下固定螺丝（六角凹头螺栓 M3 L=8），更换台架连接器 B。
4） 安装时，请按逆向步骤进行。
螺母（Cap）
螺母（Cap）的安装孔
橡皮圈 3 个
PV015125000
台架连接器 B
连接器外罩
