维修调整要领书 5- 35 5- 16 - 3 变更传送方向时的限动器换装 切换传送方向时，必须改变传送限动器的安装位置。 5- 16 - 3- 1 单通道传送规格 传送限动器固定在前侧轨道上， 传送限动器的安装位置根据传送方向而不同。传送方向为左→右时组 装在右侧，传送方向为右→左时组装在左侧。 ※换装的操作顺序请参照设置要领书。 5- 16 - 3- 2 双通道传送规格 传送方向为左→右时， 传送限动器安装在第二通道和第四通道上使用…
维修调整要领书
5-34
5-16-2
限动器气缸的更换
1) 释放本体空气。
2) 拆下气缸所连接的空气管子。
3) 拆下限动器上部。
4) 拆下气缸。
5) 拆下速度控制器。
6) 更换气缸。
7) 组装时请按相反的操作顺序进行。
※ 请注意速度控制器的朝向。
※ 关于速度控制器的调整，请参照下述说明。
现用品：从旋紧到全闭的状态反转 2 圈。
旧品(停产品)：从旋紧到全闭的状态反转 1.25 圈。
※ 气缸请组装在活塞杆可平稳移动的位置上。
※ 请注意空气管子的连接。

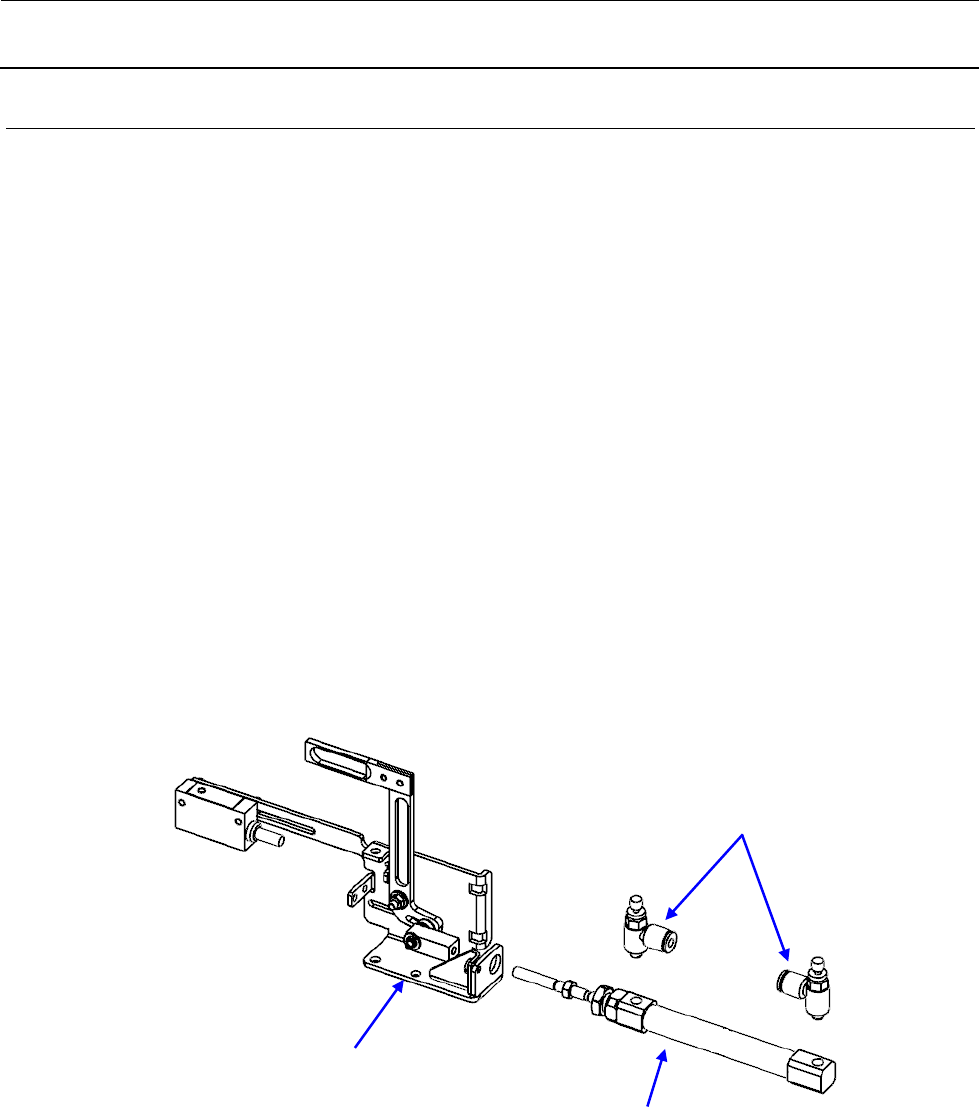

40156585
(气缸)
SL6031092TN
(速度控制器)
限动器上部
维修调整要领书
5-35
5-16-3
变更传送方向时的限动器换装
切换传送方向时，必须改变传送限动器的安装位置。
5-16-3-1
单通道传送规格
传送限动器固定在前侧轨道上，传送限动器的安装位置根据传送方向而不同。传送方向为左→右时组
装在右侧，传送方向为右→左时组装在左侧。
※换装的操作顺序请参照设置要领书。
5-16-3-2
双通道传送规格
传送方向为左→右时，传送限动器安装在第二通道和第四通道上使用，传送方向为右→左时安装在第
一通道和第三通道上使用。使用传送限动器时，在基板前端接触到传送限动器的位置上基板被夹紧｡
传送方向：左→右
停止坐标：X=591mm
传送方向：右→左
停止坐标：X=231mm
维修调整要领书
6-1
6
CAL块
6-1
LED更换方法
拆下①，拆下以○围住的部分，卸下②就可以更换 LED 基板。
组装时按相反的顺序操作。
