维修调整要领书 14 -3 与 X 轴的平行度 0.05mm 以内 5 ） 将 CONTACT SUB UNIT 从新组装到 CVS 装置上。（请组装在不触及相隣 CONTACT SUB UNIT 或在前 述第 2 ）步中拆下的护罩的位置上。各 CONTACT SUB UNIT 按 17mm 的间距横列。） 请把千分表安装在贴装头上进行测量头的高度调整（已拆下 CVS 装置的情况下，请在座架的水准 器设置位置等基准面上放置 CVS 装置…
维修调整要领书
14-2
3） 请拆下要更换部分的 CONTACT SUB UNIT。
4） 请拆下用螺母固定在 CONTACT SUB UNIT 上的束线，从新固定到新的 CONTACT SUB UNIT 上。（安
装扭矩 0.25N・m）。
（请用万用表确认束线不触及极板侧。＋侧与－侧、CVS 装置必须是分别绝缘。）
40101989
CONTACT SUB UNIT
SL6030592TN
SCREW M3 L=5
（各2处）
用万用表检测绝缘时，请拆下将束线
与基板连接在一起的连接器部，在此
状态下检测。
WS0310002KN
SPRING WASHER M3
NM6030001SC
NUT M3
（内侧）
测量头一侧的束线
（身前方）
基板侧的束线
－侧
＋侧
维修调整要领书
14-3

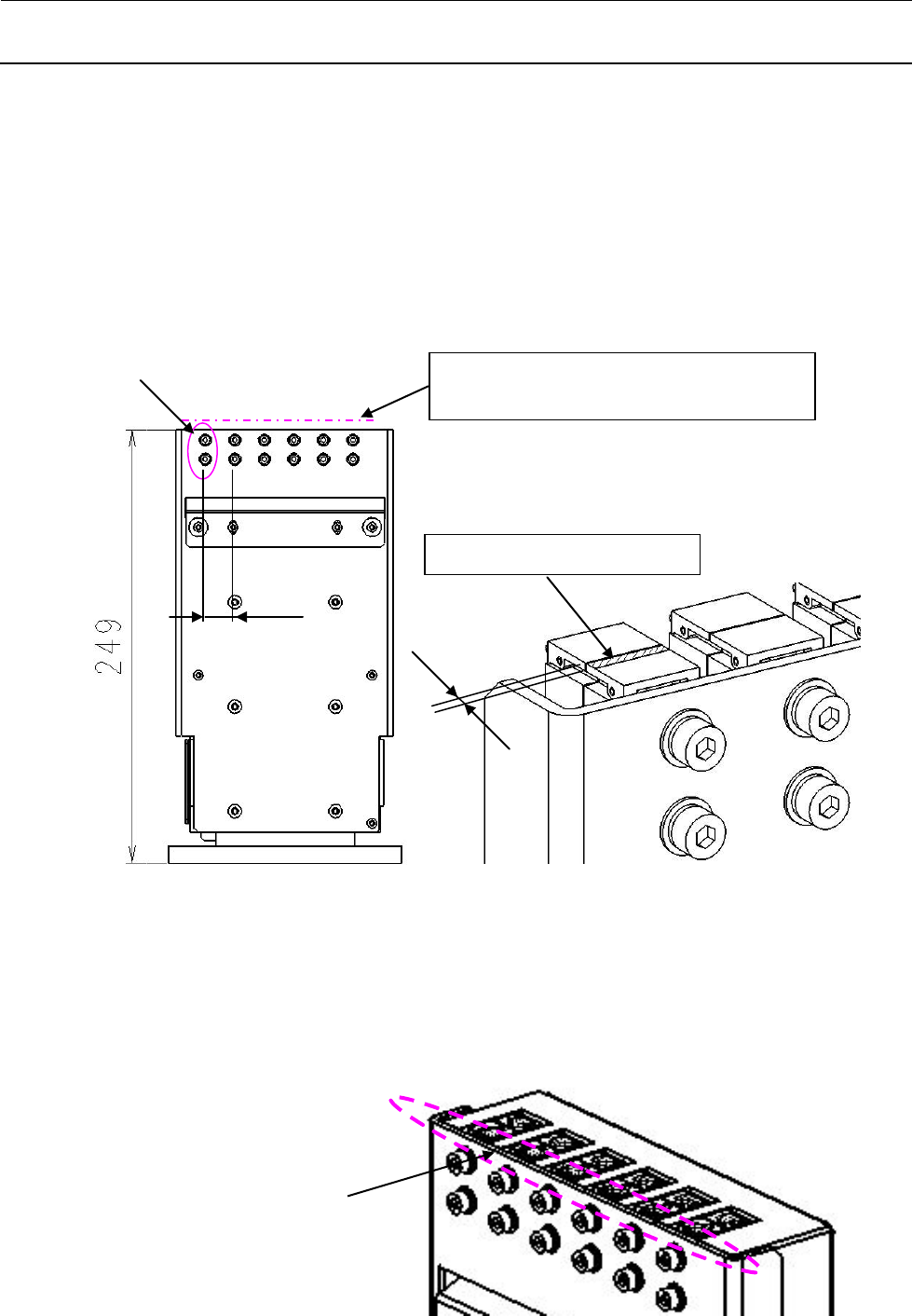

与X轴的平行度0.05mm以内
5） 将 CONTACT SUB UNIT 从新组装到 CVS 装置上。（请组装在不触及相隣 CONTACT SUB UNIT 或在前
述第 2）步中拆下的护罩的位置上。各 CONTACT SUB UNIT 按 17mm 的间距横列。）
请把千分表安装在贴装头上进行测量头的高度调整（已拆下 CVS 装置的情况下，请在座架的水准
器设置位置等基准面上放置 CVS 装置进行调整）。
安装的要求是，以 L1 的测量头为基准，使 L2～L6 处于±0.05mm 的范围内（测量位置见右下图）。
在要更换 L1 测量头的情况下，安装要做到以 L2～L6 测量头之高度的 MAX-min 的中间值为基准，
处于±0.05mm 的范围内。
6） 安装在前述第 2）步中拆下的 CVS_COVER。
7） 如已在第 1）步中拆下了 CVS 装置时，将 CVS 装置从新装到主体上，进行位置调整。
请把千分表安装到贴装头上，使 CVS_COVER 的上侧侧面部与 X 轴的平行度达到 0.05mm 以内。同时，
已拆下的电缆（2 根）也请从新装配。
8） 请启动机器，通过 MS 参数的“偏移量设置（O）”－“CVS 偏移量（S）”从新取得 CVS 的偏移量。
L1 ：CONTACT SUB UNIT
17
调整到L2～L6的高度相对于L1处于±
0.05mm以内
对斜线部的范围内进行测量
2mm
维修调整要领书
14-4

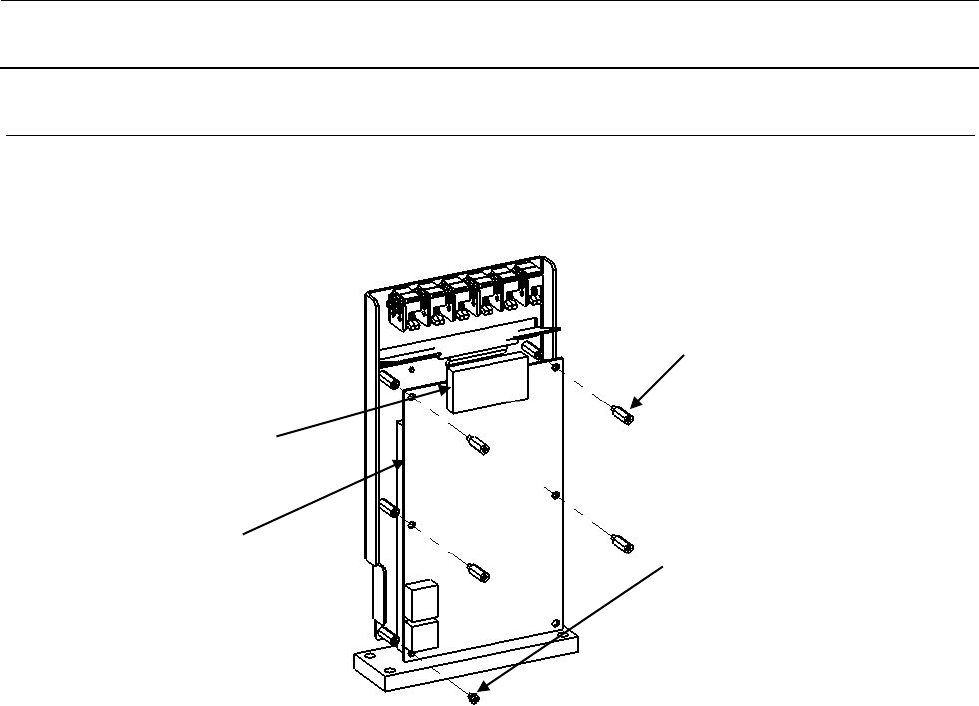

14-2
基板的更换
1） 请按照前述 14-1 之 1）、2）的要领拆下 CVS_COVER。
2） 请拔掉连接器，拆下 SPACER、SCREW 并更换基板。
3） 请从新安装已拆下的 CVS_COVER。如 CVS 装置已被卸下时，前述 14-1 之 7）、8）也须进行。
HX00354000G
SPACER
（4处）
SL4030681SC
SCREW M3 L=6
（1处）
连接器
40095117
CVS PCB ASM
