STOP传感器的更换
5-7-1
前侧STOP传感器光纤的更换
1） 请从传感器放大器中拔出光纤。
2） 松开⑤螺丝 2 个，把④前侧 STOP 传感器光纤和②FIBER_SUPPORT_RUBBER 连同③FIBER_BRACKET_F
一起拆下。注意不要丢落②FIBER_SUPPORT_RUBBER。
3） 松开④前侧 STOP 传感器光纤的螺母，从③FIBER_BRACKET_F 中拆下④前侧 STOP 传感器光纤。
4） 把新的④光纤如下图所示弯曲。请使用光纤附带的治具。
5） 如下图所示把④光纤组装到③FIBER_BRACKET_F。
6） 夹着②FIBER_SUPPORT_RUBBER 安装③FIBER_BRACKET_F。夹紧解除部分的活动部要留余长，以免顶
住。
7） 请把④光纤的另一端连接到放大器。④光纤请用光纤附带的刀具切断前端之后插入传感器放大器。
注） 调整传感器位置后，电缆要用束线带固定，注意防止过于拉紧或过于松弛。弯曲④光纤的位置在
前侧和后侧是不同的，故请注意。

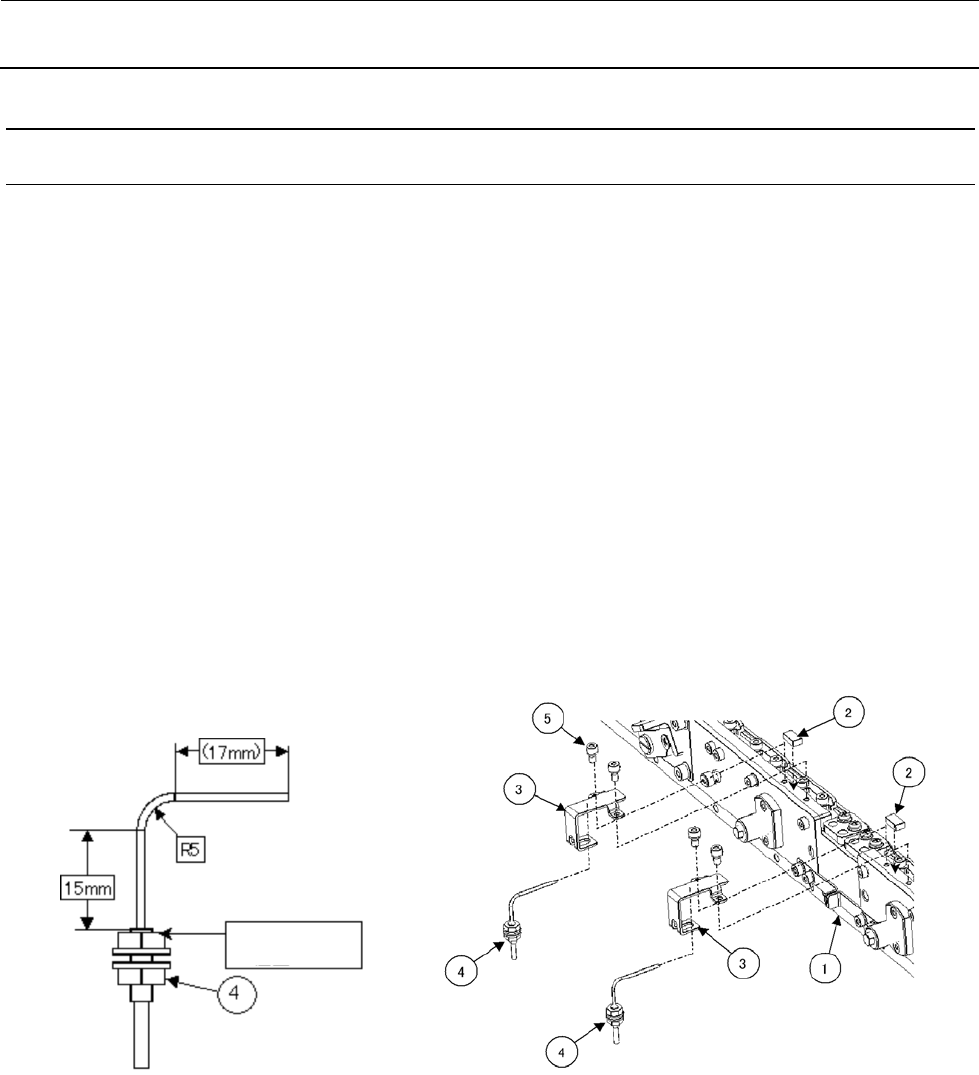

图 5-7-1-1 光纤弯曲尺寸 图 5-7-1-2 光纤的安装
螺母端面
与螺丝相平
维修调整要领书
5-13
图 5-7-1-3 光纤的装配尺寸 图 5-7-1-4 光纤的装配
图 5-7-1-5 光纤弯曲治具
要在④光纤从③板金缩进 1mm
左右的位置上固定。
光纤装在上面
光纤往板金侧
Φ1.2mm 以下
Φ1.3mm 以上
光纤前端
位置标记
不锈钢管
维修调整要领书
5-14
5-7-2
后侧STOP传感器光纤的更换
1） 请从传感器放大器中拔出光纤。
2） 松开④螺丝 3 个，把②后侧 STOP 传感器光纤连同③FIBER_BRACKET_R 一起拆下。
3） 松开②后侧 STOP 传感器光纤的螺母，从③FIBER_BRACKET_R 中拆下②后侧 STOP 传感器光纤。
4） 把新的②光纤如下图所示弯曲。请使用光纤附带的治具。
5） 如下图所示把②光纤组装到③FIBER_BRACKET_R。
6） 安装③FIBER_BRACKET_R。
7） 请把②光纤的另一端连接到放大器。②光纤请用光纤附带的刀具切断前端之后插入传感器放大器。
注） 调整传感器位置后，电缆要用束线带固定，注意防止过于拉紧或过于松弛。弯曲②光纤的位置在
前侧和后侧是不同的，故请注意。
图 5-7-2-1 光纤弯曲尺寸 图 5-7-2-2 光纤的安装
图 5-7-2-3 光纤的安装 图 5-7-2-4 光纤弯曲治具
确认夹紧机构部
上下不会接触②
Φ1.2mm 以下
Φ1.3mm 以上
光纤前端
位置标记
不锈钢管
螺母端面与
螺丝相平
