维修调整要领书
A-1
RX-6/RX-6B/RX-6R附录 夹具表
货号
品名
用途
图
备考
40128152 夹具吸嘴
LNC120
激光偏差
ATC 偏差
SOT 方向检查台
偏差
测力计偏差
RX-6/RX-6B/RX-6R 专用
40035043 3.7 模型晶片
贴装头偏差
VCS 偏差
测量元件速度
CX-1 共用
40128108 摄像机调整基
板
调整 OCC 焦点
OCC 摄像机偏差
RX-6/RX-6B/RX-6R 专用
E2107998000 陶瓷基板
（2 英寸）
OCC 摄像机照明
调整
KE3020V 共用
40132563 ATC
偏差 boss
(凸起模具)6
组件
ATC 偏差
（组装位置）
FX-3R 共用
40035256 ATC
HIGHT JIG
ATC 偏差
（高度位置）
FX-3R 共用
40001343 吸嘴装配
505
6 贴装头 VCS 光量
调整
CVS 高度偏差
40001344
吸嘴装配
506
贴装头偏差
VCS 偏差
测量元件速度
维修调整要领书
A-2
货号
品名
用途
图
备考
40044239 吸嘴装配
508C
3 贴装头 VCS 光量
调整
共面性偏差
40097735 VCS HT 夹具 VCS 光量调整
VCS 摄像机缩放
VCS 摄像机焦点
偏差
KE3020V 共用
E21399980A0 VCS
夹具板
D 组件
反射、BGA
光量粗调整
KE3020V 共用
E21419980A0 VCS
夹具板
B 组件
VCS
摄像机缩放
标准 VCS 用
KE3020V 共用
E21449980A0 CSP
夹具板
B 组件
VCS
摄像机缩放
选购品 VCS 用
KE3020V 共用
40127615 X MSL
安装夹具
X 磁尺
装贴夹具
RX-6/RX-6B/RX-6R 专用
40127616 Y MSL
安装夹具
Y 磁尺
装贴夹具
RX-6/RX-6B/RX-6R 专用
40008106 MSC 间隙规 用于调整磁尺检
测头
t 0.25mm
t 0.35mm
t 0.45mm
40098180 共面性调节
夹具
共面性偏差
KE3020/3020R 共用

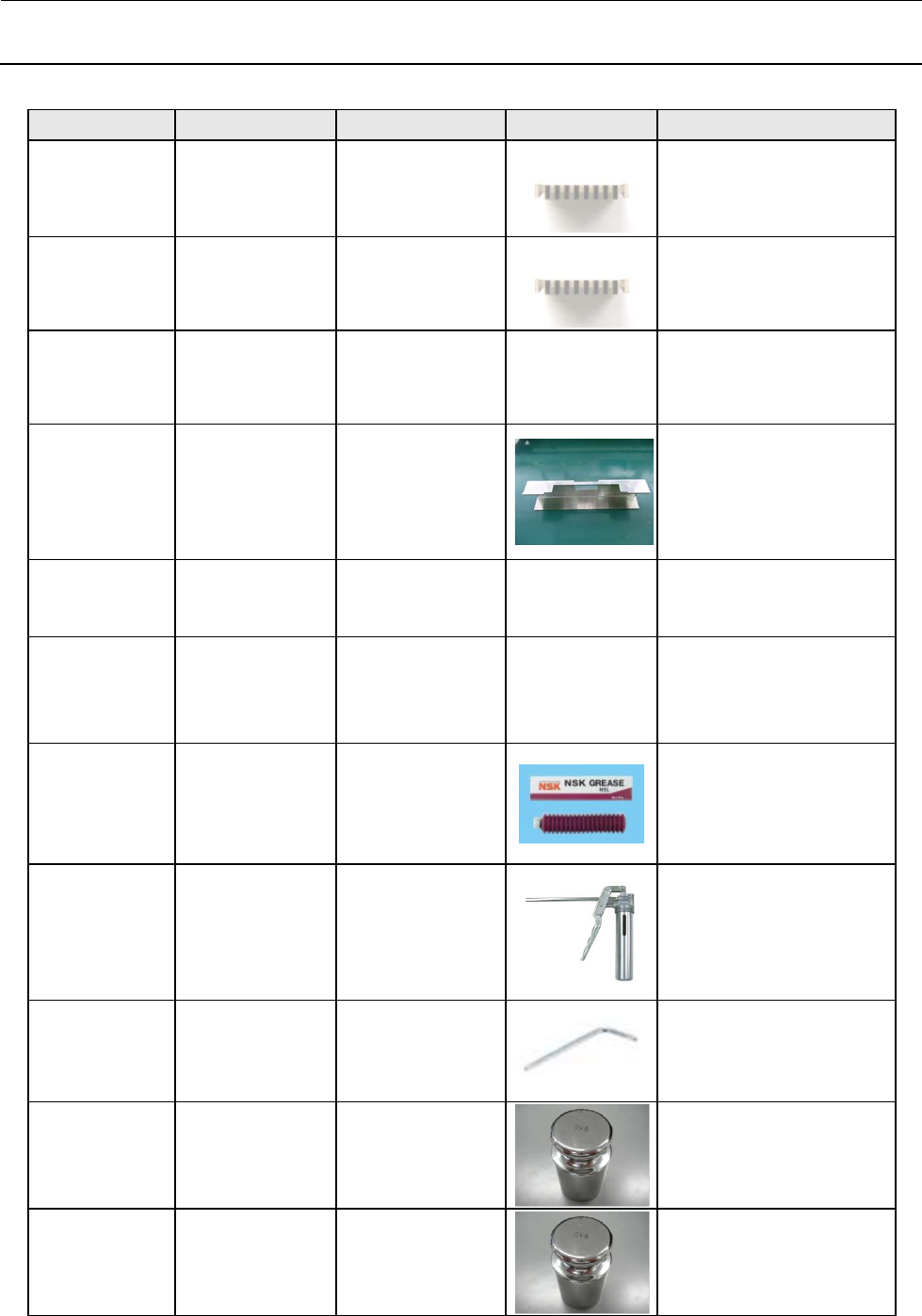

维修调整要领书
A-3
货号
品名
用途
图
备考
E2155998000 QFP 夹具 20
（无高低差）
用于确认共面检
测动作
E2157998000 QFP 夹具 V1
（有高低差）
用于确认共面检
测动作
40128123 FCS 组件 XY 直角偏差
贴片综合偏差
EPV 偏差
RX-6/RX-6B/RX-6R 专用
40132731 驱动器箱
上支架
进行贴装头维护
时防止驱动器箱
掉落的支架
40032449 6459 润滑脂 N XY 直动轨道加油
用
40127626
40127627
润滑脂枪
润滑脂枪喷嘴
XY 直动轨道加油
用
RX-6/RX-6B/RX-6R 中新
设，FX-3、3R 的 XY 也可
使用
40094361 NSL 润滑脂 X 轴滚珠丝杠加
油用
GX-10V 共用
40098975
40106055
手动润滑脂泵
柔性喷嘴
X 轴滚珠丝杠加
油用
GX-10V 共用
40080491 ROD_SPANNER 装配安全护罩的
门开关钥匙
GX-10V 共用
40132976 基准砝码 2kg 测力计参数
40132977 基准砝码 1kg 测力计参数
