维修调整要领书 13 - 44 测力传感器电缆布线经路 底座桥架上的电缆固定部位 (3 处 ) 测力传感器装配螺丝 测力传感器底座装配螺丝 测力传感器底座 组装方向 箭头朝下 前端部□ 20mm 范围 平面度 0.03mm 以下 测力传感器电缆 输入输出电缆 红 → EXC+ （ A ） 蓝 → SIG- （ B ） 白 → EXC- （ C ） 绿 → SIG+ （ D ） 密封 → 密封（ E ） 绿 → A.OUT （ + ） 黑…

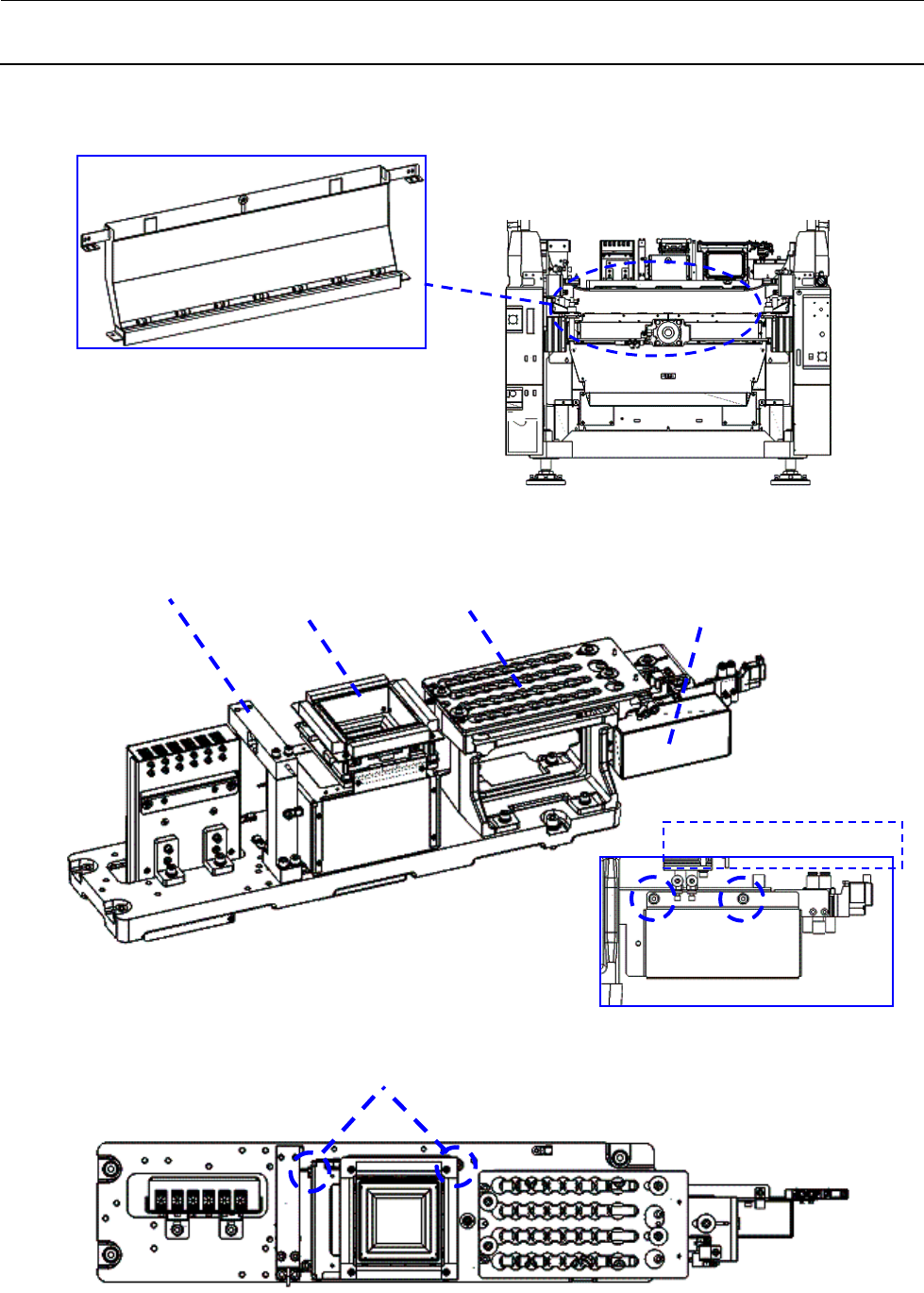

维修调整要领书
13-43
上部排出导向装置(切带装置)
测力传感器
VCS
ATC
测力传感器放大器
VCS 装配螺丝(2 处)
放大器护罩装配螺丝
维修调整要领书
13-44
测力传感器电缆布线经路
底座桥架上的电缆固定部位 (3 处)
测力传感器装配螺丝
测力传感器底座装配螺丝
测力传感器底座
组装方向
箭头朝下
前端部□20mm 范围
平面度 0.03mm 以下
测力传感器电缆
输入输出电缆
红 → EXC+（A）
蓝 →
SIG-（B）
白 →
EXC-（C）
绿 →
SIG+（D）
密封 →
密封（E）
绿 → A.OUT（+）
黑
→ A.OUT（-）
红
→ DC POW（+）
白
→ DC POW（-）
维修调整要领书
13-45
把距测力传感器【200mm】的电缆位置固定
在传送皮带下方布线
