维修调整要领书
17-11
17-5
基板宽度调整（AWC）电动机的更换
17-5-1
AWC电动机（W2）的更换
1) 卸下挂在 AWC 电动机（W2）皮带轮上的 AWC 皮带。
※ 拆卸的操作顺序请参照“17-4 基板宽度调整同步皮带的更换”。
2) 拆下电动机托架 RR 组装螺丝，从传送机支架 RR 上卸下 AWC 电动机（W2）。
3) 卸下同步皮带轮 A 及电动机托架 RR。
4) 更换 AWC 电动机（W2）。
5) 组装时请按相反的操作顺序进行。
※ 电动机凸面与皮带轮的间隙为 2mm。
电动机托架 RR
AWC 电动机组件（40129040）
带垫片内六角螺栓 M5 L=10
SL6051092TN
带垫片内六角螺栓 M4 L=10
SL6041042TN
同步皮带轮 A
止动螺丝 M3 L=3（SM8030312TP）
2mm
电动机凸面
维修调整要领书
17-12
17-5-2
AWC电动机（W3/W4）的更换
1) 卸下 AWC 电动机（W3/W4）和挂在离合器制动装置皮带轮上的 AWC 皮带。
※ 拆卸的操作顺序请参照“17-4 基板宽度调整同步皮带的更换”。
2) 拆下电动机托架 LR 组装螺丝，从传送机支架 LR 上卸下 AWC 电动机（W3/W4）。
3) 卸下同步皮带轮 A（轴两端）及电动机托架 LR。
4) 更换 AWC 电动机（W3/W4）。
5) 组装时请按相反的操作顺序进行。
※ 电动机托架 LR 侧的电动机凸面与皮带轮的间隙为 2mm。
※ 离合器制动装置连接侧的电动机面与皮带轮的间隙为 3mm。
※ 请注意同步皮带轮 A 的装配朝向（两端的朝向不同）。
2mm
电动机凸面
带垫片内六角螺栓 M4 L=10
SL6041092TN
AWC 电动机 R 组（40154794）
带垫片内六角螺栓 M4 L=10
SL6041042TN
同步皮带轮 A
止动螺丝 M3 L=3（SM8030312TP）
电动机托架 LR
注意皮带轮的装配朝向
离合器制动装置
3mm
维修调整要领书
17-13

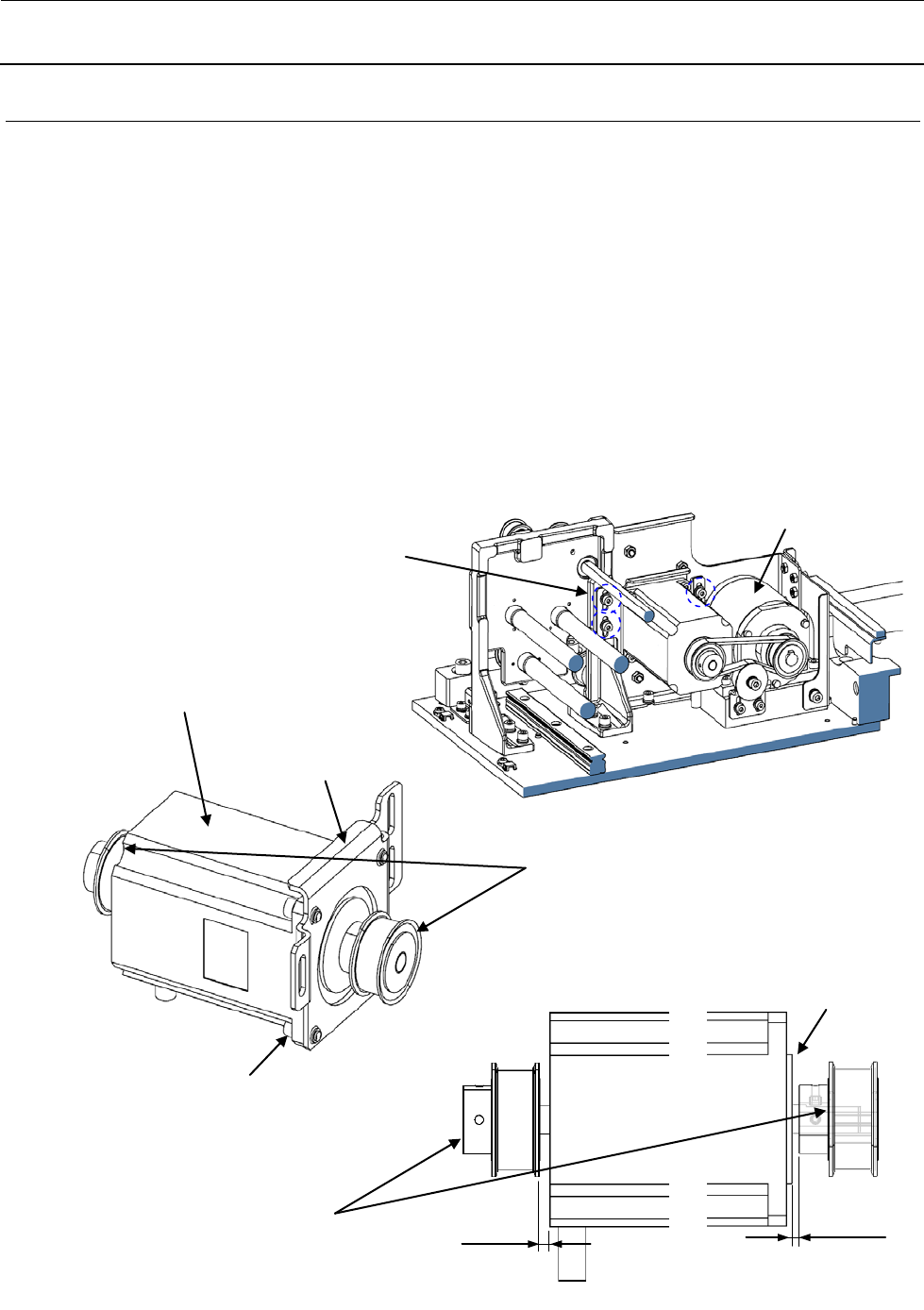

17-5-3
离合器制动装置的更换
1) 卸下挂在离合器制动装置皮带轮上的 AWC 皮带。
※ 拆卸的操作顺序请参照“17-4 基板宽度调整同步皮带的更换”。
2) 卸下空转轮托架支承板。
3) 卸下离合器制动装置。
4) 从两端的轴上卸下同步皮带轮 C 及平行键。
5) 更换离合器制动装置。
6) 组装时请按相反的操作顺序进行。
※ 装配同步皮带轮 C 时，外形为圆形的一侧要与转轴前端表面对齐，外形为平边的一侧组装在距
转轴前端 3mm 的位置。
※ 组装的朝向是，外形为圆形的一侧要成为机器外侧，平边的一侧成为机器内侧。同时，组装时
要做到同步皮带轮 C 对相邻的皮带轮不倾斜。
离合器制动装置
空转轮托架支承板
带垫片内六角螺栓 M4 L=8
SL6040892TN
带垫片内六角螺栓 M5 L=10
SL6051092TN
同步皮带轮 C 组装在平行的位置上
内六角螺栓 M5 L=14
SM6051402TN
