维修调整要领书 8-3 8-1-2 电源 的更换 1) 请拆 下固 定螺丝 （ 圆螺丝 M4 L=6 ） ，卸 下电源盖 A 。 电源盖 A ，要在台架下降的状态 下进行拆 除。 2) 拔下固定在电源的 端子台 上的电缆 ( 除风扇外 ) 。 3) 拆下固定电源的螺丝 （ 圆螺丝 M4 L=6 ）更换电源。 4) 调整电源的输出电压 可变旋钮， 使测量电压值 为 +2 4.1V±0.1V 。 5) 请安装电源盖 A 。 电源符号 电源单…
维修调整要领书
8-2
8-1-1
台架基板的更换
1) 请拆下固定螺丝（带垫圈的六角凹头螺栓 M3 L=6），卸下 PCB 外罩。
2) 再拆下固定螺丝（带垫圈的皿头小螺丝 M3 L=6），卸下电路保护器。
3) 然后，拆下固定基板螺丝（带垫圈的皿头小螺丝 M3 L=6），更换基板。
4) 安装时，请按逆向步骤进行。
PCB 箱组件
台架基板
PCB 箱组件
维修调整要领书
8-3
8-1-2
电源的更换
1) 请拆下固定螺丝（圆螺丝 M4 L=6），卸下电源盖 A。
电源盖 A，要在台架下降的状态下进行拆除。
2) 拔下固定在电源的端子台上的电缆(除风扇外)。
3) 拆下固定电源的螺丝（圆螺丝 M4 L=6）更换电源。
4) 调整电源的输出电压可变旋钮，使测量电压值为 +24.1V±0.1V。
5) 请安装电源盖 A。
电源符号 电源单元输出端子 测量电压值
PS +V 端子（+24V）与-V 端子（+24VRTN） +24.1V ±0.1V
电源盖 A
电源
电源盖 A
风扇
端子台
内侧
电压可调电阻
维修调整要领书
8-4
8-1-3
FDC更换

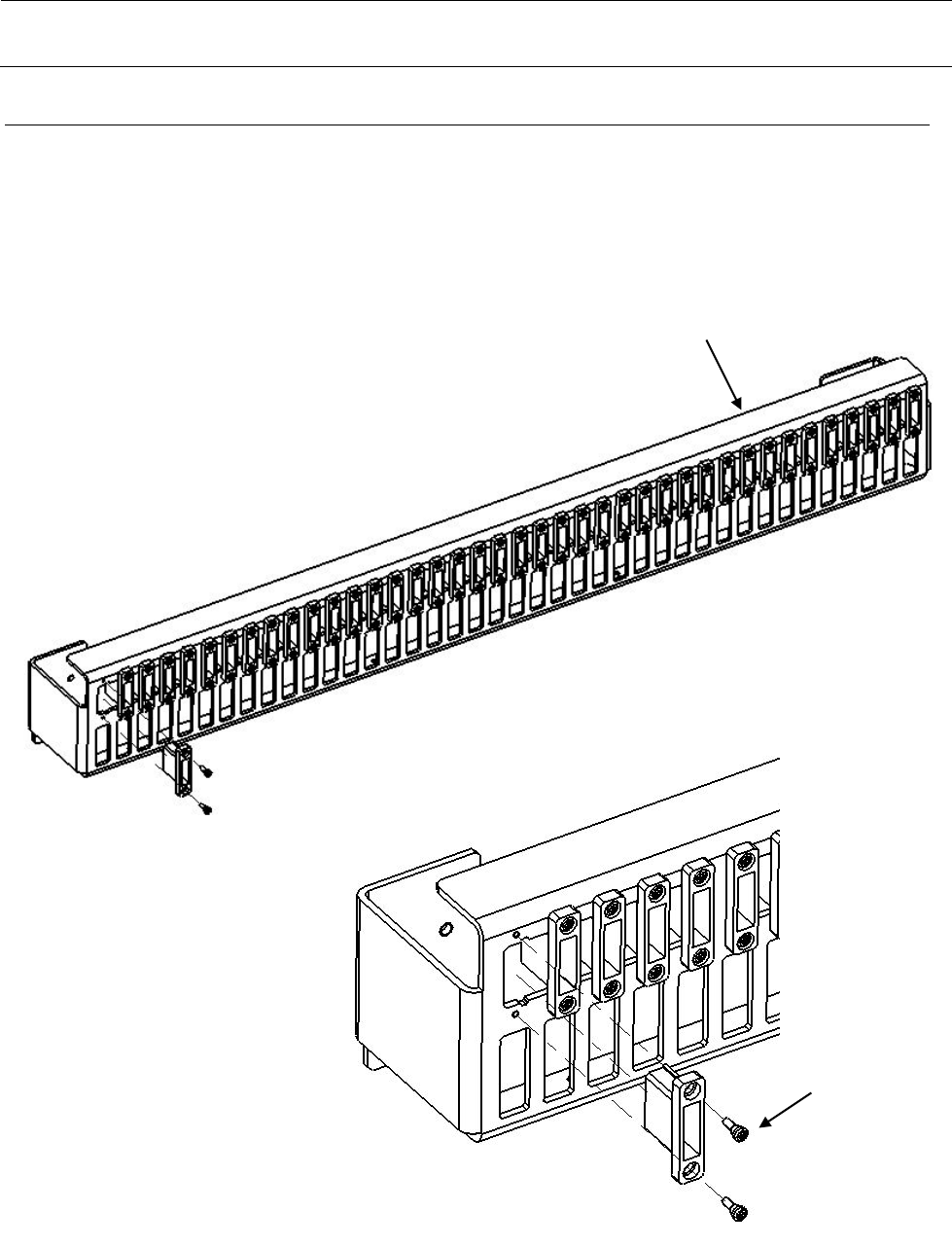

1) 请拆下连接器的固定螺丝，将连接器从 FDC 支架上卸下。
2) 再卸下 PCB 外罩（参见 8-1-1）。
3) 然后，卸下连接在电动台架基板上的连接器，更换连接器电缆。
4) 安装时，请按逆向步骤进行。
FDC 支架
连接器安装螺丝
