维修调整要领书 13 - 51 13 -4- 2 更换传感器后从新取得 MS 参数 更换传感器后，必须从新取得下述的 MS 参数 ( 共面性偏差 ) 。 ･ 使用治具 : 40098180 共面性调节治具 ･ 使用吸嘴 : 507 吸嘴 【维护 → MS 参数设置 → 调整共面偏差】
维修调整要领书
13-50

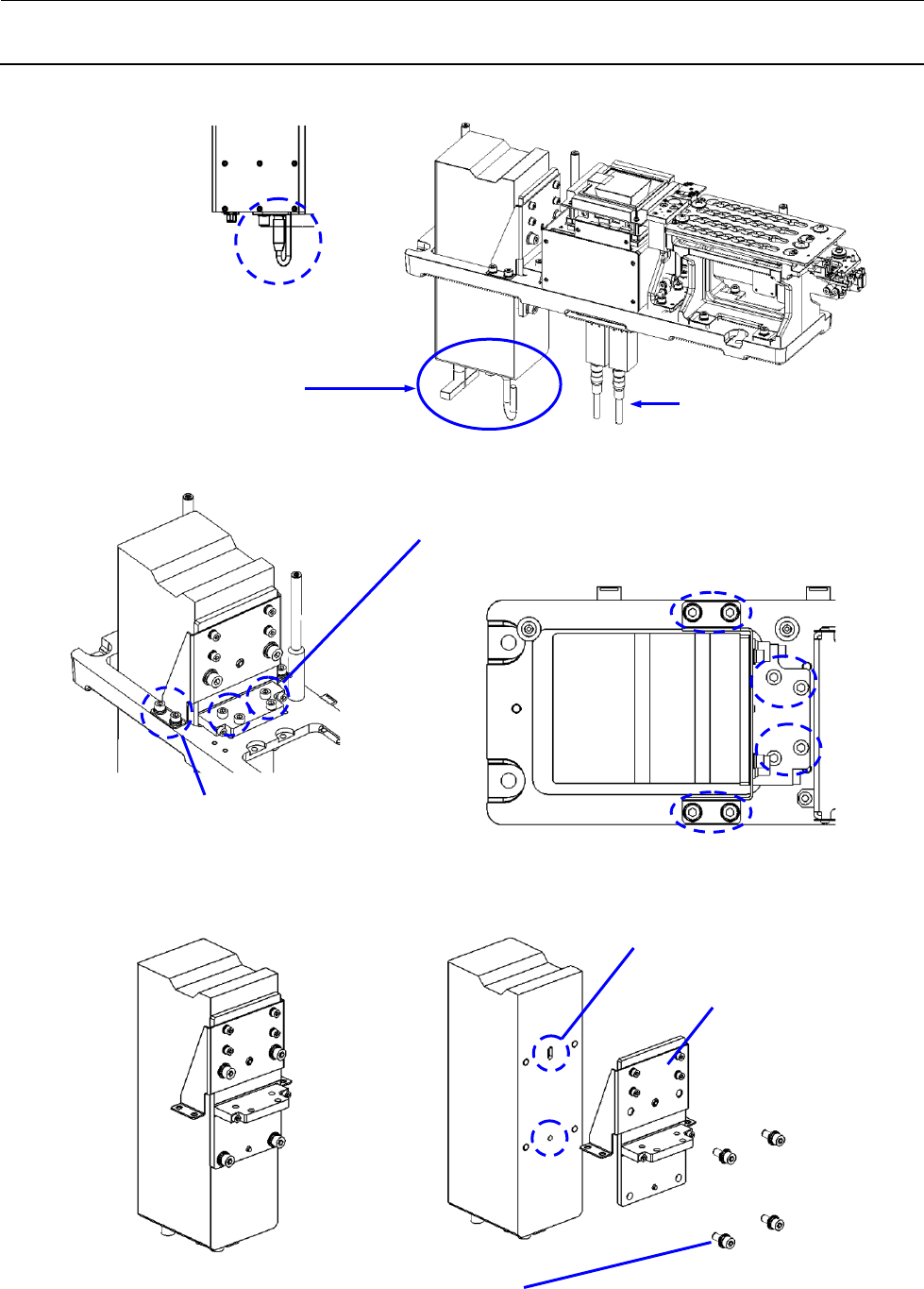

共面性电源电缆
共面性编码器电缆
共面性 LAN 电缆
VCS 照相机电缆
共面性支架装配螺丝
(M6 L=12)
基准销插入孔
不须拆下
共面性底座 B 装配螺丝
(M6 L=20)
已完成组装调整
(不要分解)
传感器装配螺丝(M8 L=20)
维修调整要领书
13-51
13-4-2

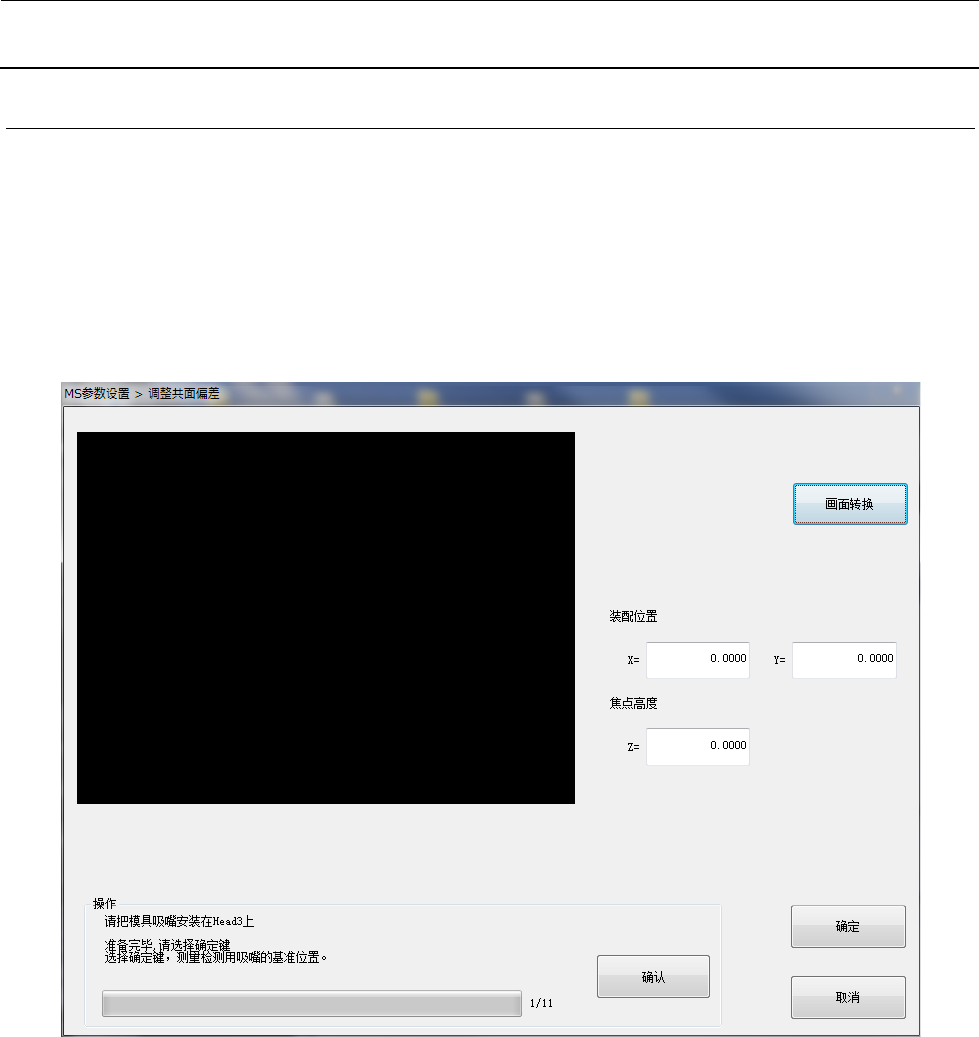

更换传感器后从新取得MS参数
更换传感器后，必须从新取得下述的 MS 参数(共面性偏差)。
･使用治具 : 40098180 共面性调节治具
･使用吸嘴 : 507 吸嘴
【维护 → MS 参数设置 → 调整共面偏差】
维修调整要领书
13-52
13-4-3
共面性电源/CPU板/监视器切换板的更换
在电气设备箱内，共面性电源(电源箱)、共面性 CPU 板、监视器切换板的配置如下图所示。
※ 要把电源箱暂时拆下，再更换共面性电源。
※ 要拆下前侧面板的安装螺丝，把共面性 CPU 板连同面板一起拆下。
※ 监视器切换板组装在 X 驱动箱侧面的双头螺栓上。
共面性电源箱
电源箱装配螺丝
共面性电源
CPU 板
切换板
前侧面板装配螺丝
上下 4 个
前侧
后侧
