维修调整要领书 13 - 53 13 -4- 4 共面性 CPU 的 IP 地址变更 设置共面性 CPU 的 IP 地址时，请先了解 13-2-2 网络的设置 ( 要与 IS 通信时设置 ) 中的 TCP/IP 设置 方面的注意事项，再进行设置。 13 -4- 4- 1 必要部件 连接 PS/2 的鼠标及键盘 13 -4- 4- 2 设置准备 1) 确认贴片机的电源为 OFF 状态，连接控制装置内为共面性 CPU(40097624) 准…
维修调整要领书
13-52
13-4-3
共面性电源/CPU板/监视器切换板的更换

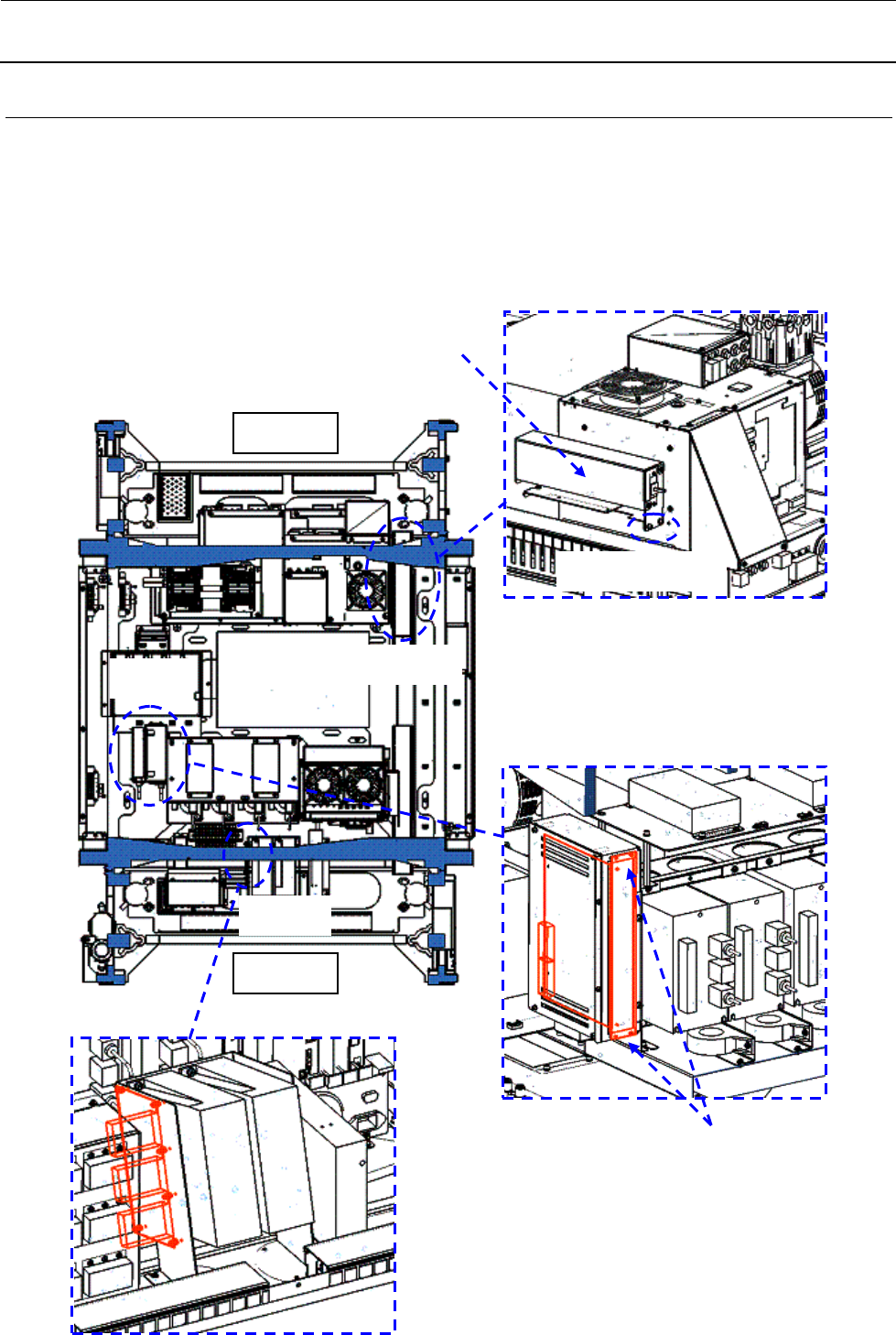

在电气设备箱内，共面性电源(电源箱)、共面性 CPU 板、监视器切换板的配置如下图所示。
※ 要把电源箱暂时拆下，再更换共面性电源。
※ 要拆下前侧面板的安装螺丝，把共面性 CPU 板连同面板一起拆下。
※ 监视器切换板组装在 X 驱动箱侧面的双头螺栓上。
共面性电源箱
电源箱装配螺丝
共面性电源
CPU 板
切换板
前侧面板装配螺丝
上下 4 个
前侧
后侧
维修调整要领书
13-53
13-4-4
共面性CPU的IP地址变更
设置共面性 CPU 的 IP 地址时，请先了解 13-2-2 网络的设置 (要与 IS 通信时设置)中的 TCP/IP 设置
方面的注意事项，再进行设置。
13-4-4-1
必要部件
连接 PS/2 的鼠标及键盘
13-4-4-2
设置准备
1) 确认贴片机的电源为 OFF 状态，连接控制装置内为共面性 CPU(40097624)准备的鼠标和键盘。
2) 拆下前侧下部的护罩等｡ 把共面性监视器切换电路板(40097434)的切换开关朝箭头方向切换。
维修调整要领书
13-54
13-4-4-3
更改共面性CPU的设置
1) 将贴片机的电源置于 ON。
2) 要成为惟有 Windows 启动的状态。
从[Start] 菜单中打开 [Control Panel]。
3) 请在控制面板上选择 [Network and Sharing Center]。
